 |
| 寶鋼企業(yè)標(biāo)準(zhǔn) 無縫氣瓶用鋼坯 (Q/BQB 113-2009 代替 Q/BQB 113-2003) |
寶鋼資源查詢 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1
范圍 本標(biāo)準(zhǔn)規(guī)定了無縫氣瓶用鋼坯的尺寸、外形、重量及允許偏差、技術(shù)要求、檢驗與試驗、標(biāo)志及檢驗文件等。 本標(biāo)準(zhǔn)適用于常州精密鋼管博客網(wǎng)生產(chǎn)的供制造無縫氣瓶用鋼坯。 2 規(guī)范性引用文件 下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。 GB/T 222-2006 鋼的成品化學(xué)成分允許偏差 GB/T 223 鋼鐵及合金化學(xué)分析方法 GB/T 226-1991 鋼的低倍組織及缺陷酸蝕試驗法 GB/T 228-2002 金屬材料 室溫拉伸試驗方法 GB/T 229-1994 金屬夏比缺口沖擊試驗方法 GB/T 1979-2001 結(jié)構(gòu)鋼低倍組織缺陷評級圖 GB/T 10561-2005 鋼中非金屬夾雜物含量的測定 標(biāo)準(zhǔn)評級圖顯微檢驗法 GB/T 4336-2002 碳素鋼和中低合金鋼 火花源原子發(fā)射光譜分析方法（常規(guī)法） GB/T 20066-2006 鋼和鐵 化學(xué)成分測定用試樣的取樣和制樣方法 3 尺寸、外形、重量及允許偏差 3.1 尺寸及允許偏差 3.1.1 鋼坯的截面尺寸及允許偏差應(yīng)符合表1的規(guī)定。 表1 mm
3.1.2鋼坯的通常長度為2m～10m。鋼坯也可按定尺和倍尺長度交貨，其長度應(yīng)在通常長度范圍內(nèi)，其允許偏差為0mm+50mm。 3.2外形 3.2.1鋼坯的每米彎曲度不得大于15mm,總彎曲不得大于總長度的1.5％。 3.2.2鋼坯不得有顯著的扭轉(zhuǎn)。 3.2.3鋼坯剪切時的切斜不得超過8mm，寬展不得大于邊長的10％。 3.3重量 3.3.1鋼坯按實際重量交貨。 3.3.2經(jīng)供需雙方商定，并在合同中注明，鋼坯也可按理論重量交貨，鋼坯的密度取7.73kg/dm3。 4 技術(shù)要求 4.1牌號及化學(xué)成分 4.1.1鋼的牌號及化學(xué)成分(熔煉分析)應(yīng)符合表2的規(guī)定。 4.1.2鋼中殘余元素V、Ti、Nb、B、Zr含量之和應(yīng)不大于0.15%。供方如能保證，可不進行檢驗。 4.1.3鋼坯的成品化學(xué)成分的允許偏差應(yīng)符合GB/T 222的規(guī)定。 表2
4.2冶煉方法 鋼由氧氣轉(zhuǎn)爐和電爐冶煉后精煉、真空脫氣制造方式。 4.3交貨狀態(tài) 鋼坯以軋后空冷狀態(tài)交貨。 4.4力學(xué)性能及工藝性能 4.4.1 用經(jīng)熱處理的試樣毛坯制成的試樣所測出的力學(xué)及工藝性能應(yīng)符合表3的規(guī)定。 表3
4.4.2表3所列沖擊功值適用于三個試驗結(jié)果的平均值。允許其中有一個值小于規(guī)定值，但不得小于規(guī)定值的70％。 4.5低倍組織 4.5.1鋼坯的橫向酸浸低倍試片上不得有肉眼可見的殘余縮孔、白點、分層、裂紋、氣泡、金屬異物和夾雜。皮下夾雜和皮下氣泡的深度不得超過2mm。 4.5.2酸浸低倍組織級別應(yīng)符合下列規(guī)定: 一般疏松 ≤2級 ； 中心疏松 ≤1.5級 ； 錠型偏析 ≤2.5級 4.6非金屬夾雜物 非金屬夾雜物應(yīng)按GB/T 10561中的評級圖，使用A法進行檢驗，檢驗結(jié)果應(yīng)符合表4的規(guī)定。 表4
4.7表面質(zhì)量 4.7.1鋼坯的端面不得有肉眼可見的縮孔、夾雜和分層。 4.7.2鋼坯表面不得有肉眼可見的結(jié)疤、夾雜、折疊、裂紋和耳子。 4.7.3鋼坯表面允許有深度不大于1mm的發(fā)紋及深度不超過邊長允許負偏差的個別劃痕、壓痕、凹坑和麻點。 4.7.4鋼坯表面缺陷應(yīng)予清除。清理應(yīng)沿鋼坯長度方向進行，清理處要圓滑無棱角，清理寬度不得小于清理深度的五倍，同一截面上清理深度（從實際尺寸算起）不得超過10mm。 5 檢驗與試驗 5.1每批鋼坯的檢驗項目、取樣數(shù)量、取樣方法和試驗方法應(yīng)符合表5的規(guī)定。 表5

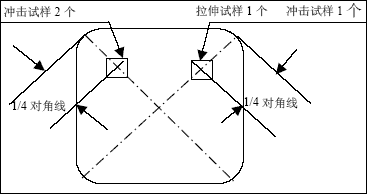

5.2拉伸試驗和沖擊試驗用試樣毛坯按圖1所示位置從樣坯上切取。非金屬夾雜物試樣在拉伸試樣部位上截取。
5.4復(fù)驗與判定規(guī)則 5.4.1如果某批鋼坯初驗結(jié)果（除沖擊功外）有一項不符合本標(biāo)準(zhǔn)規(guī)定要求時，則應(yīng)將試驗不合格的鋼坯挑出，可從該批任何相當(dāng)于鋼錠頭部"10"段鋼坯的端頭取雙倍試樣進行該不合格項的復(fù)驗。 5.4.2當(dāng)"10"段復(fù)驗有一個試樣不合，則該批全部"10"段鋼坯不得驗收，此時，可從取初驗樣"10"段鋼坯的另一端再切取試樣進行第3次試驗。如試驗結(jié)果仍有一項不合格,則該批鋼坯不得驗收。 5.4.3沖擊試驗（U型缺口）的沖擊功初驗結(jié)果不合時，應(yīng)從同一批鋼坯中再取3個試樣復(fù)驗，前后6個試樣的算術(shù)平均值不得小于規(guī)定值。小于規(guī)定值的單個試樣不得多于2個，其中小于70％的試樣不得多于1個。 5.4.4鋼坯試樣如有白點，不得復(fù)驗，并全爐不合格。 6 標(biāo)志和質(zhì)量證明書 6.1標(biāo)志 6.1.1在每根鋼坯相當(dāng)于鋼錠頭部一側(cè)的端面上粘貼不干膠標(biāo)簽，標(biāo)簽上標(biāo)明爐號、規(guī)格、牌 號、錠坯號和生產(chǎn)班別。爐號以六位數(shù)字表示；錠號以二位數(shù)表示 (01～28)；坯號以10、20、30、40、……、90表示，其含義為： 10 表示鋼錠頭部鋼坯； 20、30、40、…… 表示鋼錠中部鋼坯； 90 表示鋼錠尾部鋼坯。 6.1.2在鋼坯的另一端面標(biāo)明牌號。 6.2檢驗文件 每批鋼坯應(yīng)附有保證產(chǎn)品符合本標(biāo)準(zhǔn)規(guī)定的檢驗文件。檢驗文件中應(yīng)包括以下內(nèi)容： a)供方名稱－常州精密鋼管博客網(wǎng)； b)需方名稱； c)發(fā)貨日期； d)合同號； e)牌號； f)標(biāo)準(zhǔn)編號； g)爐號、規(guī)格、根數(shù)、重量； h)本標(biāo)準(zhǔn)規(guī)定的各項試驗結(jié)果； i)質(zhì)量管理部門負責(zé)人簽字。 附加說明： 本標(biāo)準(zhǔn)代替Q/BQB 113-2003。 本標(biāo)準(zhǔn)與Q/BQB 113-2003相比主要變化如下： ―― 標(biāo)題由"氧氣瓶用鋼坯"修改為"無縫氣瓶用鋼坯"； ―― 規(guī)范性引用文件中增加GB/T 4336和GB/T 20066兩個引用標(biāo)準(zhǔn)； ―― 表1中新增邊長為205mm、250mm鋼坯規(guī)格； ―― 新增37Mn、34CrMo4兩個牌號； ―― 冶煉方法由"鋼由氧氣轉(zhuǎn)爐冶煉"修改為"鋼由氧氣轉(zhuǎn)爐和電爐冶煉后精煉、真空脫氣制造方式"； ―― 修改"質(zhì)量證明書"為"檢驗文件"。 本標(biāo)準(zhǔn)由寶山鋼鐵股份有限技術(shù)質(zhì)量管理部提出。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 專營寶鋼產(chǎn)品 | 常州仁成金屬制品有限公司 |
電話：0519-83611681 |
josen@steel-tube.com | <<<回首頁 |
