范圍
本標準規定了油田用隔熱管管料的尺寸、鋼級、尺寸允許偏差、交貨狀態、密實性檢驗、管
體標記和其他技術條件。
本標準適用于常州精密鋼管博客網生產的用于油田的稠油熱采隔熱管和接箍料。
2
規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后
所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達
成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本
適用于本標準
API
SPEC 5CT-2005 套管和油管規范
3
尺寸及鋼級
隔熱管的內層管和外層管均不車螺紋，不帶接箍。隔熱管和接箍料的尺寸規格、鋼級和管端
形式等應符合表1
規定。
表1
|
外徑mm |
壁厚mm |
鋼級 |
管端形式 |
長度 m |
| Ⅰ類長度 |
Ⅱ類長度 |
| 外層管 |
114.30 |
6.35 |
N80-Q |
平端 |
9.5 |
9.1 |
| 114.30 |
6.88 |
N80-Q |
平端 |
9.6 |
9.2 |
| 內層管 |
73.02 |
5.51 |
N80-Q |
外加厚 |
9.4 |
9.0 |
| 88.90 |
6.45 |
N80-Q |
平端 |
9.5 |
9.1 |
| 接箍料 |
127.00 |
12.70 |
P110 |
平端 |
8.0~12.0 |
| 132.08 |
15.00 |
P110 |
平端 |
| 141.30 |
15.00 |
P110 |
平端 |
 | 基于焊接性能等原因，內、外層管體采用同一材質，且碳當量Ceq<0.6，其計算公式為：
4 尺寸允許偏差
4.1 外徑、壁厚和長度允許偏差應符合表2
規定。

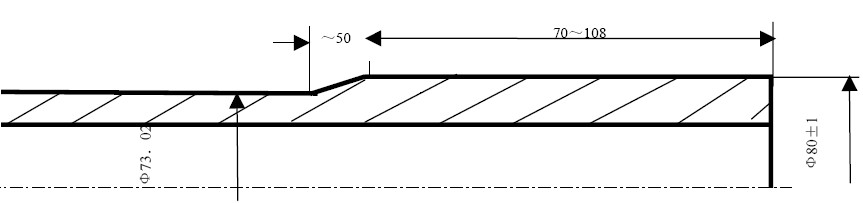

4.2 內層管外加厚端尺寸及偏差應符合圖1 規定。
表2
|
規格 mm |
外徑允許偏差 |
壁厚允許偏差 |
長度允許偏差 |
|
88.9×6.45
114.3×6.35 |
按API SPEC 5CT |
按API SPEC 5CT |
+100mm
0 |
|
73.02×5.51
114.3×6.88 |
按API SPEC 5CT |
按API SPEC 5CT |
+50mm
-50mm |
|
127.00×12.70
132.08×15.00
141.30×15.00 |
±1% |
+15%
-10% |
— |
|
|
圖14.3 內層管和外層管供應長度配比應符合表3 規定。內、外層管均應按表3
長度分類并按
長度分類配套供應，分類包裝。
表3
|
規格 mm |
Ⅰ類長度 |
Ⅱ類長度 |
|
114.30×6.35 |
9.5 m |
9.1 m |
|
114.30×6.88 |
9.6 m |
9.2 m |
|
73.02×5.51 |
9.4 m |
9.0 m |
|
88.90×6.45 |
9.5 m |
9.1 m |
|
供應配比 |
≥90% |
＜10% |
|
|
5 交貨狀態
內層管、外層管、接箍料均應以調質狀態交貨。
6
密實性檢驗
供方可用渦流探傷或漏磁探傷或超聲波探傷等無損探傷方法代替水壓試驗，驗收等級按API
SPEC 5CT
標準相應鋼級的PSL1 等級的要求。無損探傷代替水壓試驗時，鋼管仍應保證
達到水壓試驗所規定的要求。
7 標記
鋼管?chē)娪?biāo)記應至少包括：廠標、Q/BQB
234-2009、鋼級標記、規格和爐號。鋼級標記
應符合表4。
表4
|
鋼級 |
標記內容 |
|
N80-Q |
NQ |
|
P110 |
P |
|
|
8 其它技術條件
其他技術條件應符合API SPEC 5CT
標準相應鋼級PSL1 等級的有關規定。
附加說明：
本標準代替Q/BQB
234-2003。
本標準與Q/BQB 234-2003 相比，主要變化如下：
.
標準名稱由“油田用隔熱油管管料”改為“油田用隔熱管管料”；
. 規范性引用文件注明了適用版本；
.
刪除引用的國標無損檢測標準以及GB/T 222、GB/T 4336，改為按API SPEC
5CT-2005
引用的國外標準；
. 增加接箍料的技術要求；
. 噴印標記：根據API SPEC 5CT-2005，增加表4
的鋼級標記，Q/BQB 234-2003
改為Q/BQB 234-2009；
.
指明了代替水壓試驗的渦流探傷或漏磁探傷或超聲波探傷的驗收等級；
. 其它技術條件采用API SPEC 5CT-2005 的PSL1
級相應鋼級的要求。
本標準由寶山鋼鐵股份有限公司質量管理部提出。
本標準由寶山鋼鐵股份有限公司質量管理部起草。
本標準起草人：許晴。
本標準于1998
年首次發布，2003 年第一次修訂，本次為第二次修訂。
|
