25#圓鋼_25#圓鋼熱處理工藝_25#圓鋼特性
更新：2018-12-12 8:07:37 點擊：
- 品名： 優(yōu)質(zhì)碳素結(jié)構(gòu)鋼
- 牌號： 25#圓鋼
- 規(guī)格： 規(guī)格齊全
- 備注： 現(xiàn)貨供應、品質(zhì)保證
- 市場價： 優(yōu)質(zhì)碳素結(jié)構(gòu)鋼 元
- 優(yōu)惠價： 元 (已有 0 人購買)

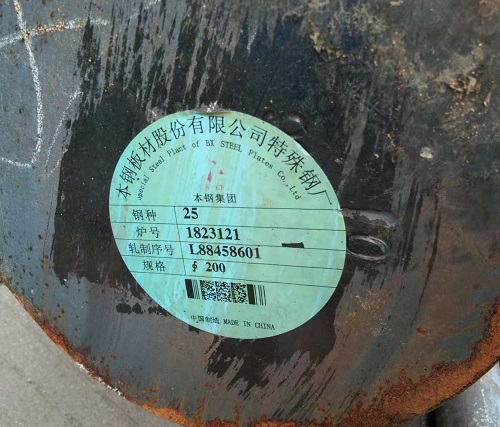

鋼材性能參數(shù)
●鋼號/牌號/鋼級：25#圓鋼●鋼材名稱：碳素結(jié)構(gòu)鋼
●執(zhí)行標準：GB/T699-1999
●數(shù)字代號：U20252
●交貨狀態(tài)：一般以熱軋狀態(tài)交貨，具體交貨狀態(tài)應在質(zhì)保書中注明。
●主要生產(chǎn)鋼廠：寶鋼、本鋼、南鋼等。
●25#圓鋼化學成份范圍值:
注：實際化學成分以鋼廠質(zhì)保書為準。
碳C：0.22～0.29
硅Si：0.17～0.37
錳Mn：0.50～0.80
硫S：≤0.035
磷P：≤0.035
鉻Cr：≤0.25
鎳Ni：≤0.30
銅Cu：≤0.25
●25#圓鋼力學性能范圍值:
注：實際力學性能以鋼廠質(zhì)保書為準。
25#圓鋼抗拉強度σb(MPa)：≥450
25#圓鋼屈服強度σs(MPa)：≥275
25#圓鋼伸長率δ5(%)：≥23
25#圓鋼斷面收縮率ψ(%)：≥50
25#圓鋼沖擊功Akv/J：≥71
25#圓鋼硬度：未熱處理,≤170HB
●25#圓鋼熱處理工藝：
正火溫度900℃
淬火溫度870℃
回火溫度600℃
25#圓鋼試樣尺寸：試樣尺寸12mm
●25#圓鋼特性及適用范圍：
強度比20#鋼稍高，很少淬火，無回火脆性。冷變形塑性高、一般供彎曲、壓延、彎邊和錘拱等加工，電弧焊和接觸焊的焊接性能好，氣焊時厚度小，外形要求嚴格或形狀復雜的制件上易發(fā)生裂紋。切削加工性冷拔或正火狀態(tài)較退火狀態(tài)好、一般用于制造受力不大而韌性要求高的。
更多鋼材｜鋼號
