4142H_4142H是什么材料_4142H熱處理工藝
更新：2021-4-7 7:51:37 點擊：
- 品名： 滲碳鋼
- 牌號： 4142H
- 規(guī)格： 規(guī)格齊全
- 備注： 廠家直銷，規(guī)格齊全
- 市場價： 滲碳鋼 元
- 優(yōu)惠價： $article_net$ 元 (已有 0 人購買)
鋼材性能參數(shù)
●鋼號/牌號/鋼級：4142H●代號：H41420
●鋼材名稱：石油鉆挻用鋼
●執(zhí)行標準：

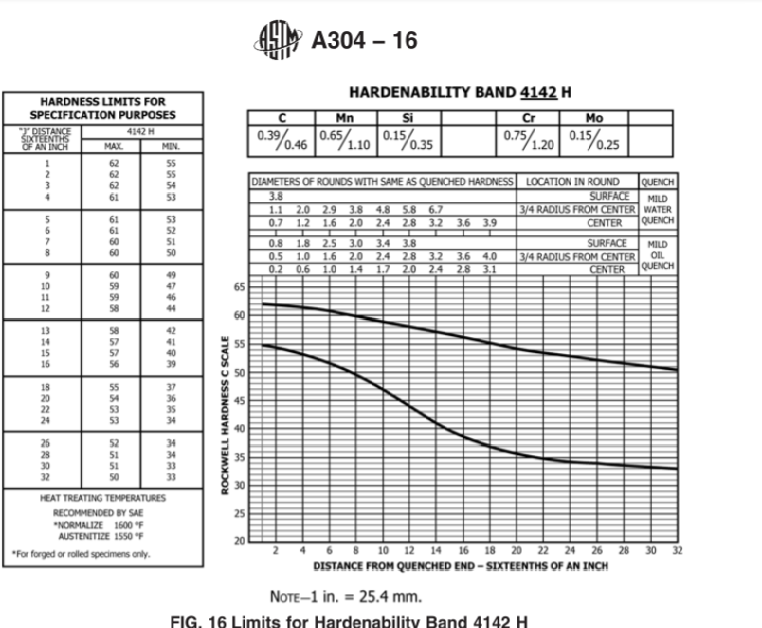

ASTM A304-2016淬火淬透性合金鋼棒
JX2534-2016-01興澄特鋼企業(yè)標準
QZ/SJ.G7308-2019石鋼企業(yè)標準
AISI 美國鋼鐵協(xié)會標準
SAE J1268-2010鋼帶標準
●交貨狀態(tài)：退火狀態(tài)，具體交貨狀態(tài)應(yīng)在質(zhì)保書中注明。
●主要生產(chǎn)鋼廠：江陰興澄、石鋼、撫順等。
●4142H摘要：
是一種中等淬透性鋼，熱處理后有較高的強度和良好的綜合力學(xué)性能，工藝性很好，最高使用溫度能達到420℃，一般普遍用做石油鉆探用鉆挺鋼，在工作時承受各種力的作用，具有良好的力學(xué)性能，同時能應(yīng)對環(huán)境中含有的硫化氫、二氧化碳等腐蝕性液體的侵蝕，具有良好的抗腐蝕能力。
●4142H化學(xué)成份范圍值:
注：實際化學(xué)成分以鋼廠質(zhì)保書為準。
碳C：0.39～0.46
硅Si：0.15～0.35
磷P：≤0.035
硫S：≤0.040
錳Mn：0.65～1.10
鉻Cr：0.75～1.20
鉬Mo：0.15～0.25
●4142H力學(xué)性能范圍值:
注：實際力學(xué)性能以鋼廠質(zhì)保書為準。
抗拉強度σb(MPa)：≥931
屈服強度σs(MPa)：≥690
伸長率δ5(%)：≥13
斷面收縮率ψ(%)：≥45
沖擊功Akv(J)：≥48（-20℃）
退火硬度：≤269HB
試樣尺寸：試樣毛坯尺寸為100mm
●4142H用途：
螺旋鉆鋌，四方鉆桿、六方鉆桿、非開挖鉆桿、鉆桿短節(jié)、加重鉆桿、鉆柱組合、鉆鋌、無磁鉆鋌、鉆具、鉆桿接頭、鉆桿管體等。
●4142H熱處理工藝：
4142H使用過程中承受拉壓、扭轉(zhuǎn)及彎曲等應(yīng)力作用，還要承受到井壁的摩擦，石油，汽油及泥漿的腐蝕和摩擦。所以正確的熱處理工藝對4142H鋼的使用具有重要的作用。
熱處理規(guī)范：
淬火:850℃,保溫時間45min,油冷;
回火:610-640℃,水冷、空冷;（備注：回火溫度越低，抗拉強度、屈服強度越高；延伸率、沖擊功越低）
退火：810℃。
●4142H特性：
石油鉆挻用鋼,一般在組成鉆柱時加在鉆桿和鉆鋌之間，防止鉆柱截面的突然變化，減少鉆桿的疲勞。在定向井中使用，可以在較低扭矩的情況下高速鉆進，減少了鉆柱的磨損和破損，由于其鋼性比鉆鋌小，和井壁接觸面積小.
更多鋼材｜鋼號
