【圣經(jīng) 傳道書 第三章：Everything Has Its Time。For everything there is a season, and a time for every matter under the heaven。（萬事均有定時。凡事都有定期，天下萬物都有定時）】
“萬物終有時”，很多鋼鐵材料也會隨著庫存時間的延長展現(xiàn)出“時效”性。

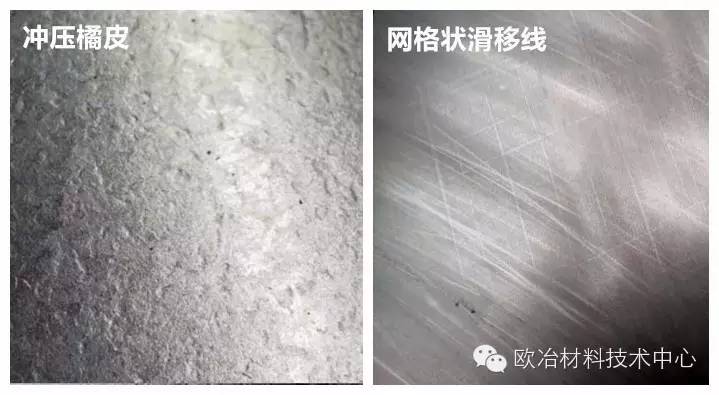

何謂“時效”：白話來說，鋼板隨庫存時間延長，出現(xiàn)屈服和抗拉強度明顯上升的現(xiàn)象，沖壓時可能出現(xiàn)板面橘皮或斜條紋。
這種現(xiàn)象表現(xiàn)為：生產(chǎn)完畢后短時間內沖壓，表面光潔（精靈王子）；庫存較長時間后沖壓，板面粗糙或斜條紋（甘道夫）。
顏值何在！此乃新陳代謝衰退？不，鋼界中稱之為“時效”。
深究其因，低碳鋼時效性乃鋼鐵材料中的游離間隙原子（主要是C、N）從中作梗。加上基材位錯、晶界乃為高能區(qū)，間隙原子有向高能區(qū)聚集的趨勢。間隙原子在庫存時間內長途奔波，大量聚集期間，鋼板就發(fā)生了室溫時效（也稱自然時效）。
鋼板在發(fā)生時效后沖壓，位錯、晶界被間隙原子擠住，難以動彈，變形不均，導致鋼板表面出現(xiàn)橘皮狀粗糙不平或斜條紋狀的“滑移線”。（詳細定義可查詢歐冶三寶之 — “缺陷通”）
在低碳鋼中增加Ti、Nb等合金元素與游離間隙原子（主要是C、N）合體，葬身熔爐，煉就IF鋼兩大寶劍之一：無時效。合體后降低了基體中游離C、N的含量。從而使鋼板的變形均勻，延年益壽~~~
業(yè)界爭論：
一般認為IF鋼無時效，沖壓后表面光整。但畢竟這只是一般認為，當IF鋼晶粒細化到~2μm以下時，鋼板屈服強度也會明顯提高，外力拉伸下，鋼板變形出現(xiàn)Luders帶，發(fā)生不連續(xù)屈服現(xiàn)象。但其原理仍存爭議，本君不敢定論，有待進一步研究。
| |
