5Cr5WMoSi，A8 空冷工具鋼
5Cr5WMoSi是將美標(biāo)A8空冷工具鋼納入我國(guó)GB國(guó)標(biāo)之后的鋼號(hào)。兩者成分完全一致。
成分規(guī)范
標(biāo)準(zhǔn) | GB/T 1299-2014 | ASTM A681-2008 |
牌號(hào) | 5Cr5WMoSi | A8 |
C | 0.50~0.60 | 0.50~0.60 |
Si | 0.75~1.10 | 0.75~1.10 |
Mn | 0.20~0.50 | 0.20~0.50 |
P | ≤0.030 | ≤0.030 |
S | ≤0.030 | ≤0.030 |
Cr | 4.75~5.50 | 4.75~5.50 |
W | 1.00~1.50 | 1.00~1.50 |
Mo | 1.15~1.65 | 1.15~1.65 |
性能特點(diǎn)
A8鋼是空冷工具鋼，具有良好的淬透性、良好的韌性、熱處理尺寸穩(wěn)定性和中等的耐磨性。與常用幾種模鋼相比，其韌性優(yōu)于D2鋼，耐磨性能優(yōu)于S7鋼，是韌性與耐磨性能良好結(jié)合的鋼種。

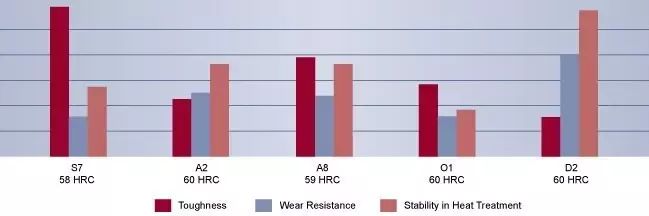

注：Toughness=韌性，Wear Resistance=耐磨性，Stability in Heat Treatment=熱處理穩(wěn)定性。
應(yīng)用場(chǎng)合
A8鋼適合硬度在HRC55～60的沖頭和冷作模具。另外，由于具有良好的硬度、耐磨性及韌性的配合，也適合于制造非金屬刀具材料。
幾種常用模具鋼的綜合性能對(duì)比
牌號(hào) | 耐磨性 | 韌性 | 紅硬性 | 尺寸穩(wěn)定性 | 切削性 | 磨削 性 |
O1 | 42 | 50 | 10 | 55 | 75 | 93 |
A2 | 53 | 50 | 20 | 80 | 50 | 55 |
D2 | 70 | 32 | 23 | 90 | 35 | 25 |
D3 | 85 | 20 | 20 | 65 | 30 | 15 |
H11 | 38 | 90 | 37 | 85 | 75 | 85 |
H13 | 40 | 88 | 40 | 85 | 70 | 85 |
M2 | 70 | 40 | 75 | 40 | 35 | 35 |
M42 | 88 | 37 | 90 | 40 | 30 | 38 |
M3 | 95 | 30 | 85 | 40 | 25 | 10 |
注：表中數(shù)字為百分制，以100為最佳。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/1604122275.html
|
