高效傳熱換熱器 技術參數 簡介

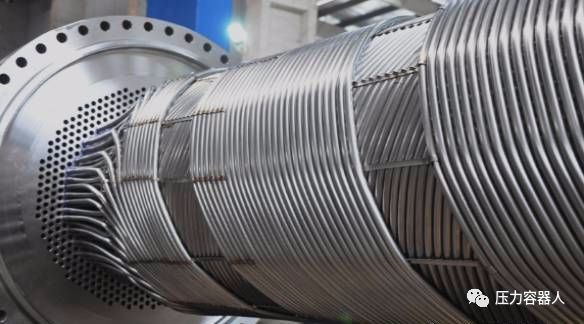

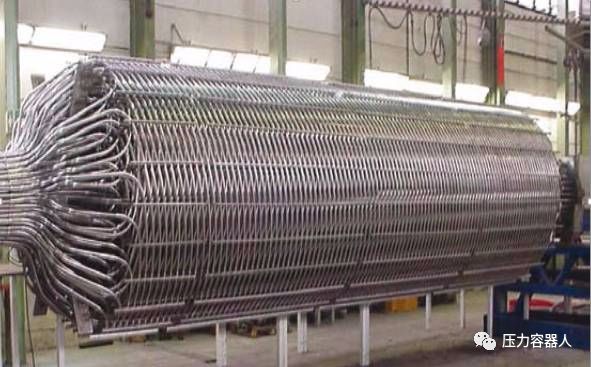

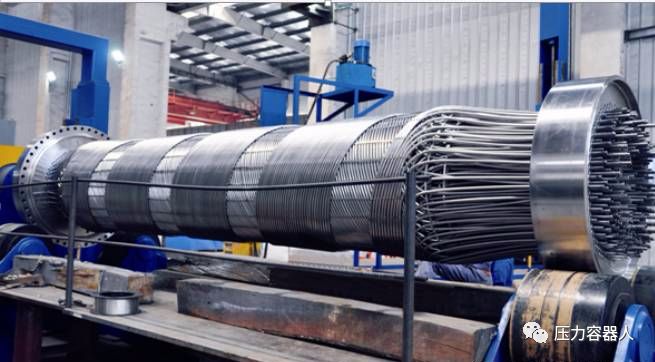

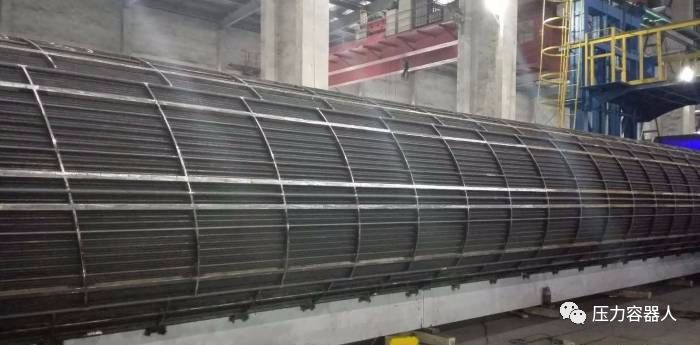

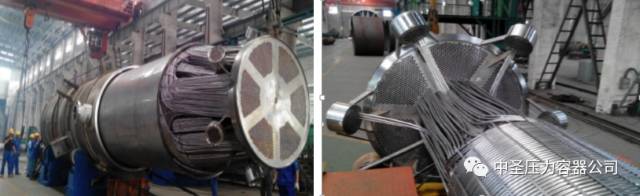

繞管式高效換熱器


繞管換熱器是一種結構緊湊,傳熱效率高的新型高效換熱器。換熱管按螺旋線形狀交替纏繞在芯筒與外筒之間,相鄰兩層螺旋狀換熱管旋向相反,并采用一定形狀的定距元件使之保持一定間距。層與層間換熱管反向纏繞,極大地改善了流體的流動狀態,形成強烈的湍流效果;管內介質螺旋流動狀態的強化作用,使得管程的傳熱系數也得到增加;層間的定距元件也對殼程流體的流動不斷擾動。在三方面的共同作用下,換熱器傳熱效率得到很大的提高。

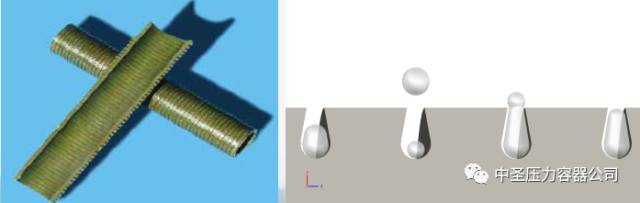

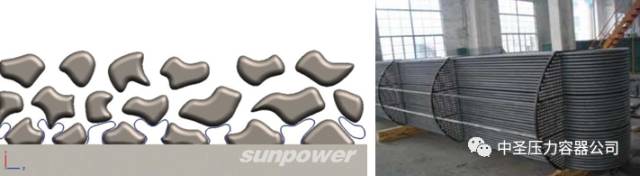

高通量管高效換熱器


高通量管高效換熱器是在光管表面均勻地噴涂或燒結金屬粉末,這些粉末在換熱管表面形成一層具有眾多微孔和相互連通隧道的多孔金屬粉末。表面多孔涂層不僅增大了傳熱面積,而且形成的無數汽化核心大大加速氣泡成核速度。相互連通的多孔涂層在氣泡長大和逸出的過程中,也加速了對局部液體的攪動,進一步強化了管外傳熱系數。在多方面共同強化下,換熱器傳熱效率得到很大提高。

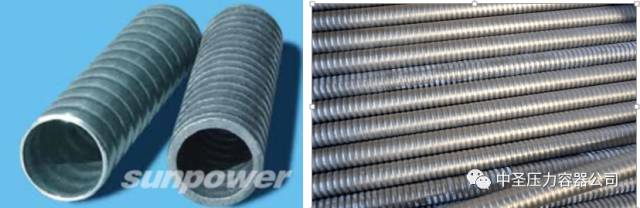

內波外螺紋管高效換熱器


內波外螺紋管高效換熱器的換熱管是采用管內壁呈螺旋波紋狀,管外壁呈螺紋狀的特型管。螺旋內波紋結構使得近壁區域的流體邊界層不斷地被破壞,有效地減薄了流體邊界層的厚度。當管外為冷凝工況時,冷凝液能輕易地從螺紋狀溝槽中排出,避免了冷凝液膜的形成,有效地降低管外傳熱熱阻。從而大大提高了換熱器總的傳熱效率。

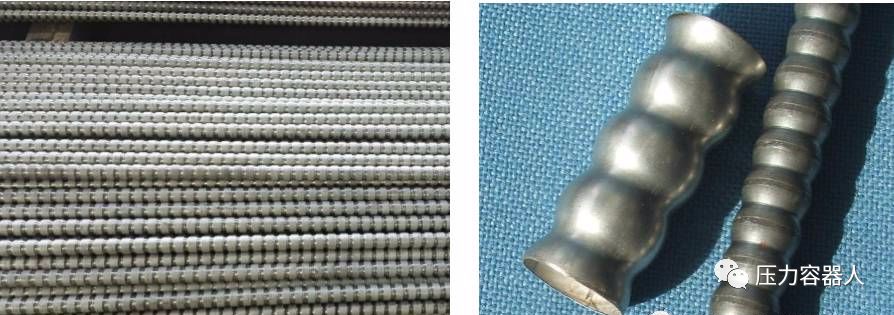

波紋管高效換熱器


波紋管高效換熱器的換熱管是采用管內、管外呈波紋狀的特型管。波紋管內外凸起的波紋狀表面使邊界層內的流體產生漩渦。漩渦不斷地使邊界層內的流體與邊界層外的流體進行混合,波紋管管內外的傳熱系數得到大幅度提升,從而大大提高了換熱器的傳熱效率。


T型槽管高效換熱器


T型槽管高效換熱器的換熱管是以光管為坯管,在換熱管外表面加工成螺旋狀T型翅片,翅片間具有內擴展凹腔的特型管。T型槽結構不僅能給流體在內擴展凹腔內提供了穩定的汽化核心,而且使管外沸騰的流體在隧道壁上形成薄液膜,有效地強化了管外沸騰傳熱系數,從而大大提高了換熱器的傳熱效率。

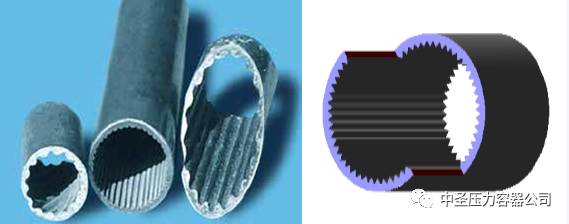

內槽管高效換熱器


內凹槽管高效換熱器的內槽管是以光管為坯管,在換熱管內表面加工成直線形或螺旋形的凹槽的特型管。凹槽結構為液體汽化提供了穩定的汽化核心。流體在凹槽內形成的薄液膜能夠被迅速地蒸發,有效地強化了管內傳熱系數,從而大大提高換熱器的傳熱效率。

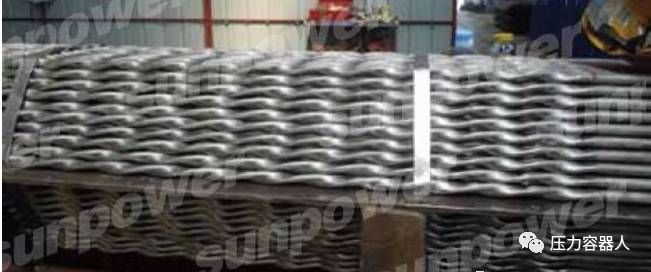

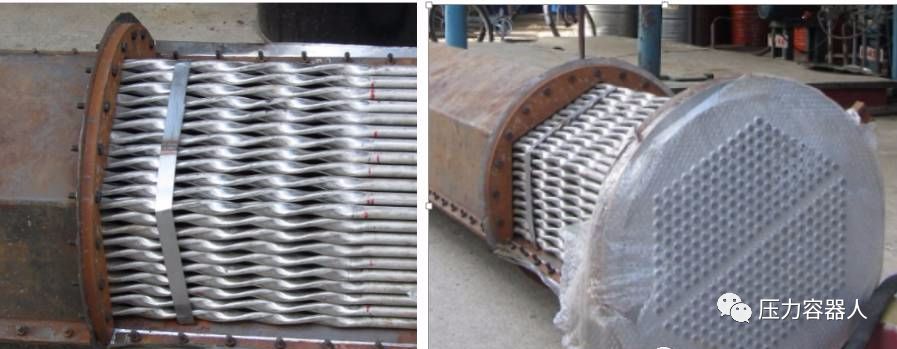

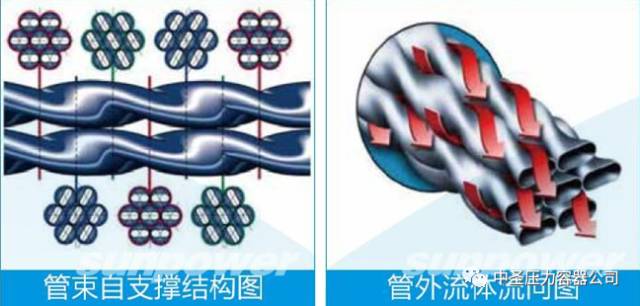

扭曲管高效換熱器


扭曲管高效換熱器的扭曲管是采用光管為坯管,經專用機床加工而成。流體在扭曲管內縱向流動時,生成垂直于主流方向的二次旋流,大大提高了速度場和溫度場的協同性;組裝后管束,殼程流體流經由換熱管間形成的螺旋形通道時,在離心力的作用下周期性地改變速度和方向,經接觸點后形成了脫離管壁的尾流,增加了流體的湍流程度。在扭曲管管內外流體強化傳熱的共同作用下,從而大大提高了換熱器的傳熱效率。

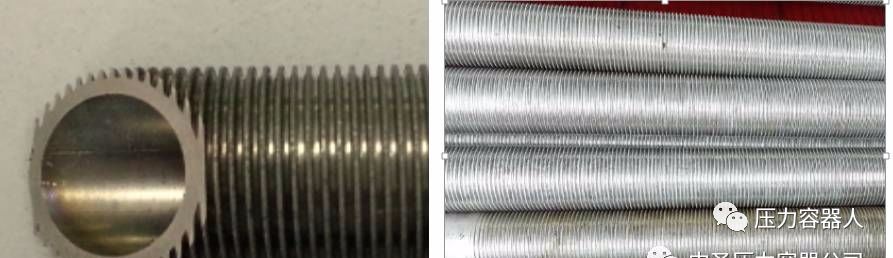

低翅片管高效換熱器


低翅片管高效換熱器的低翅片管采用是管外表面軋制成螺紋狀翅片的特型管。低翅片管不僅增加了換熱面積,而且殼程流體流經翅片表面時,翅片對流體邊界層產生分割作用,邊界層的厚度被減薄,傳熱熱阻減少;另外,翅片尖處的流體產生的周期性擾動,也加快了流體與壁面間的傳熱。在流體邊界層減薄與周期性擾動的雙重作用下管外傳熱系數得到強化,從而大大提高了換熱器的傳熱效率。

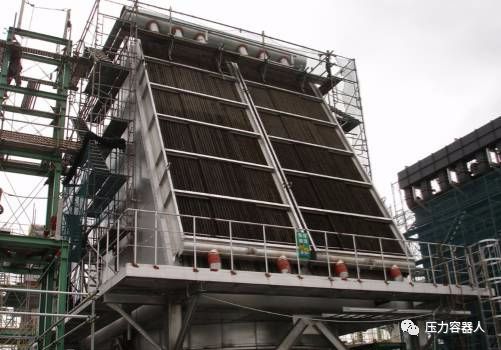

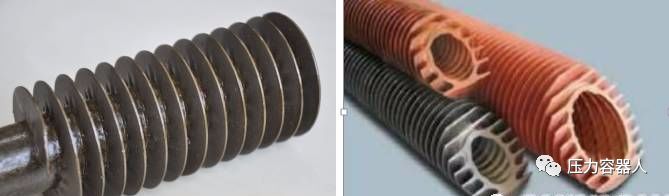

高翅片管高效換熱器


高翅片管高效換熱器用高翅片管是采用光管為管坯,在管外表面軋、壓制形成螺旋狀翅片的特型管,主要分為單金屬高翅片管和雙金屬高翅片管。單金屬高翅片管是將金屬管坯的外表面加工出翅片狀,翅片與金屬管為一整體;雙金屬高翅片管是由兩種金屬管緊密復合,并將外層金屬管坯的外表面加工出翅片狀。高翅片管不僅擴大換熱表面積,而且促進流體的擾動,減少傳熱熱阻,有效地增大了管外傳熱系數,從而大大提高了換熱器的效率。

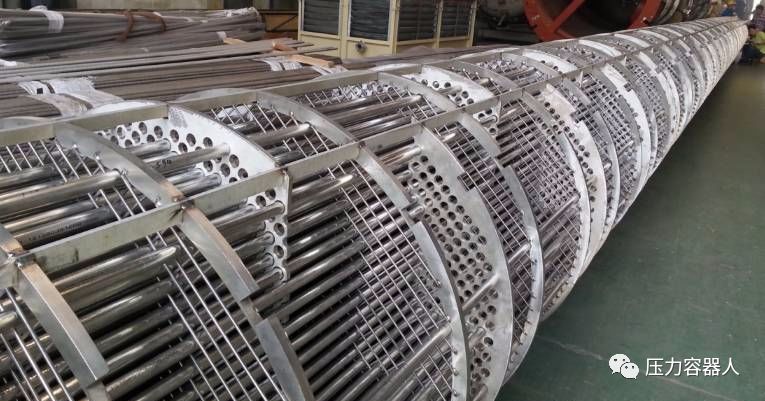

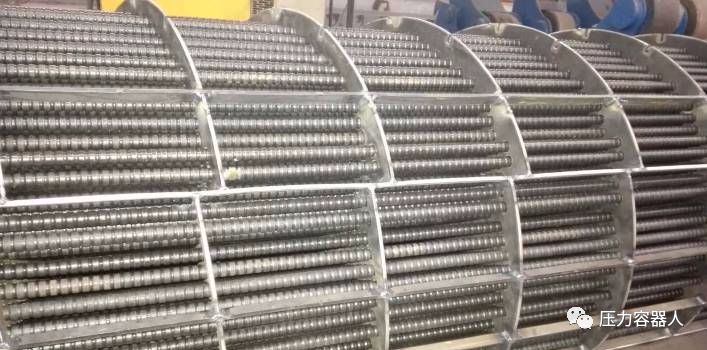

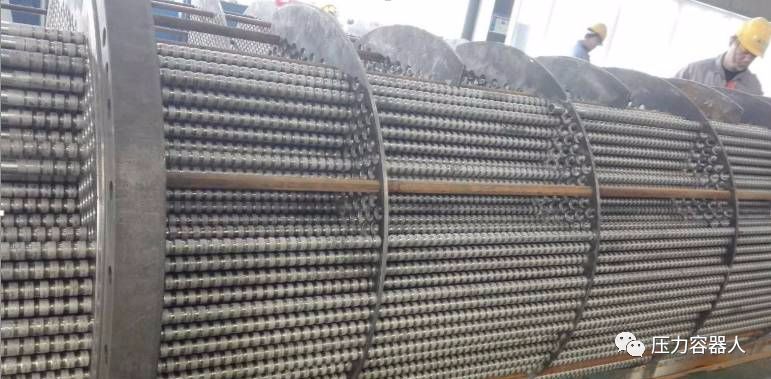

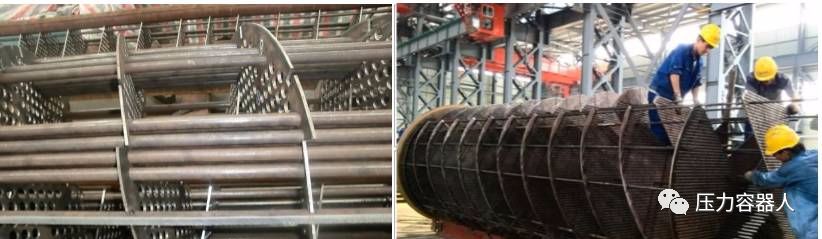

折流桿高效換熱器


折流桿高效換熱器的折流圈是由一組平行等距的折流桿與圓形支撐環焊接而成,每四個相鄰的折流圈為一組,分別從四個方向夾緊換熱管,替代傳統換熱器弓形折流板來支撐換熱管束。換熱器殼程內的流體沿換熱管軸線方向流動為順流,進一步結合采用特型管,來進行強化傳熱,能大大提高換熱器的傳熱效率。

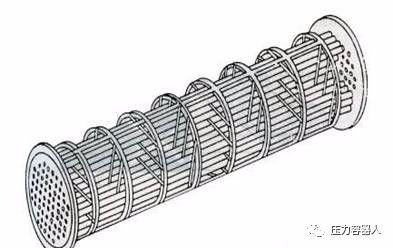

螺旋折流板高效換熱器


螺旋折流板高效換熱器的折流板是采用若干塊扇形折流板呈螺旋狀組裝而成。殼程中的介質在折流板組成的螺旋通道內呈螺旋狀向前流動,流體不易在換熱器內形成流動死區,流體的流動更加均勻。同時采用特型管來強化傳熱,能大大提高換熱器的傳熱效率。

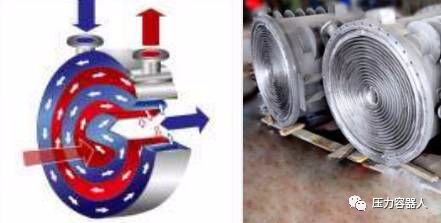

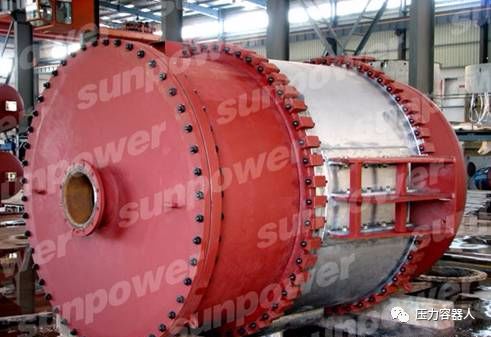

螺旋板高效換熱器


螺旋板高效換熱器是一種結構緊湊的板式高效換熱器。它是由兩塊或多塊平行的金屬薄板在專用卷床上卷制而成。成形后的螺旋體有兩個或多個平行的螺旋通道,每個通道內一般都設有定距柱(泡),不僅能保持通道間距,提高換熱器的承壓能力,而且還能與流體離心力的共同作用下,使流體能在較低雷諾數時發生湍流,產生較高的傳熱系數,從而大大提高換熱器的傳熱效率。

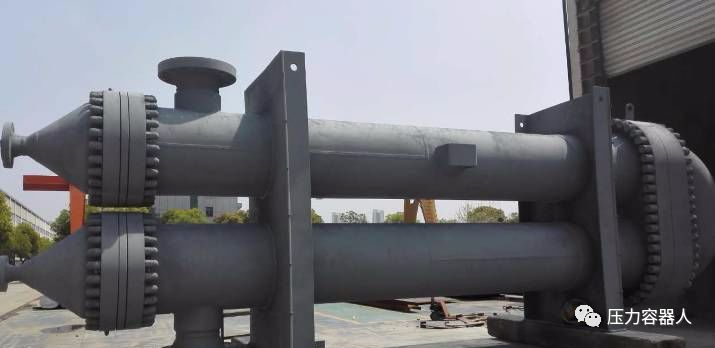

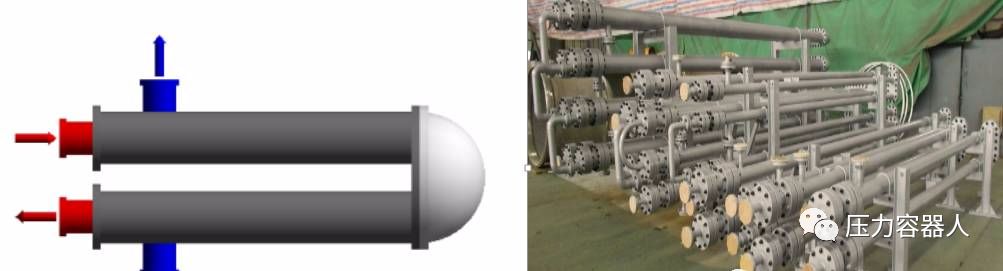

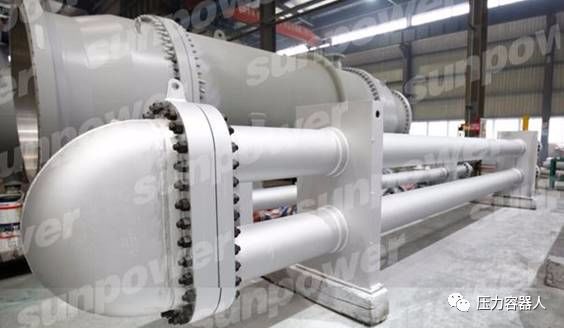

發卡式高效換熱器


發卡式高效換熱器是一種結構緊湊,傳熱性能高的新型高效換熱器。適用于殼程介質流量小,介質粘度大,容易結焦、結垢,并且需要定期清洗的場合,發卡式的這種結構,可以將U型管束從2個殼體內抽出,清洗方便,這類的換熱器殼體直徑通常比較小。
