小編看到上周的留言,有粉絲朋友留言想了解卷板邊部線狀缺陷,于是今天就分享這篇文章給大家~
熱軋卷板邊部線狀缺陷形成機(jī)理與原因
黑線
黑線通常出現(xiàn)在粗軋中間坯距離卷板邊緣10mm至20mm的范圍內(nèi),通過取樣分析粗軋中間坯樣發(fā)現(xiàn),線狀黑線有著一定的普遍性,且嚴(yán)重影響著成品質(zhì)量,降低產(chǎn)品成材率。
我國(guó)目前關(guān)于熱軋卷板邊部黑線缺陷問題的研究相對(duì)較少,本文就某鋼在4300mm軋機(jī)調(diào)試中發(fā)現(xiàn)的邊部黑線裂紋為例,并對(duì)其具體形成機(jī)理進(jìn)行了詳細(xì)分析。

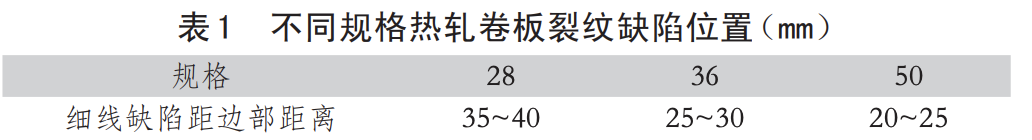

(1)不同規(guī)格熱軋卷板對(duì)比試驗(yàn)。通過分析相關(guān)資料得出:不同規(guī)格厚度的熱軋卷邊產(chǎn)生的黑線裂紋距離也不一樣,詳細(xì)見下表1,300mm厚鑄坯不同規(guī)格熱軋卷板的邊部黑線位置。

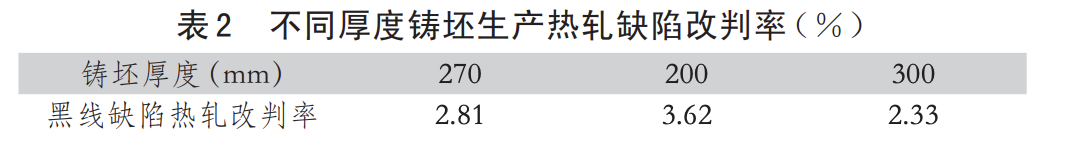

此外,生產(chǎn)出不同規(guī)格的熱軋卷板,其裂紋缺陷位置也不同。一般來講,鑄坯越薄,則邊部黑線距離邊部越遠(yuǎn),鑄坯越厚, 距離越近。在同一時(shí)期內(nèi),不同鑄機(jī)生產(chǎn)出不同厚度鑄坯4300軋制,下表2為不同厚度鑄坯生產(chǎn)熱軋卷板缺陷改判率情況。
形成原因
在軋制鑄坯時(shí),該裂紋變形形狀與軋制壓下量有著一定的關(guān)系 :壓下量較大,軋制力會(huì)直接滲透到鑄坯芯部,當(dāng)芯部溫度較高時(shí)就很容易發(fā)生變形,鑄坯上下表面變形量小于中間變形量,窄邊中間會(huì)向外突出,則為單鼓變形。
壓下量較小,軋制力無法滲透到鑄坯芯部,使得鑄坯中間變形量小于上下表面變形量,上下表面呈現(xiàn)向外鼓形態(tài),則為雙鼓變形。
由于鑄坯邊角部金屬為二維傳熱,因此在軋制時(shí)通常處于低溫狀態(tài),且塑性相對(duì)較差。當(dāng)發(fā)生單鼓變形時(shí),邊角部金屬被壓平,從而形成與其他組織形態(tài)不同的組織,導(dǎo)致軋件邊部出現(xiàn) “黑線裂紋”缺陷。
加熱制度對(duì)線狀缺陷的影響分析
板坯裝入溫度

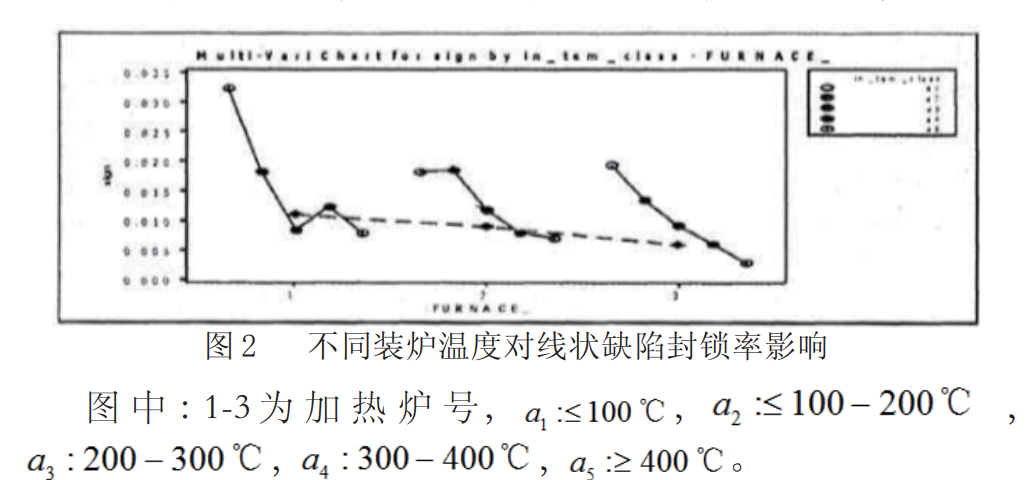

分析板坯裝入溫度對(duì)熱軋卷板邊部線狀缺陷的影響,如圖 4。
由圖 2 可見,板坯溫度與缺陷發(fā)生率呈現(xiàn)反比趨勢(shì)。
板坯加熱溫度

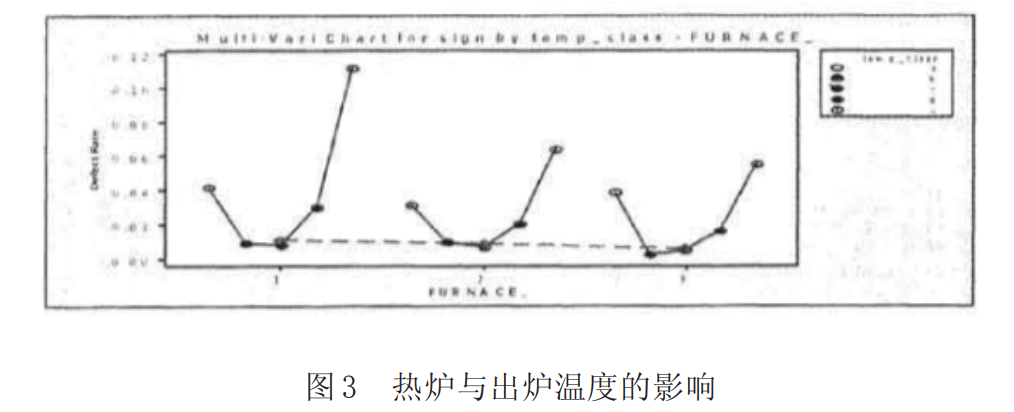

上圖 3 為不同熱爐和出爐溫度對(duì)線狀缺陷封鎖率的影響。
分析1-3熱爐的平均值,1爐最高,3爐最低 ;當(dāng)出爐溫度小于1120℃時(shí),缺陷封鎖率最高,當(dāng)出爐溫度在1120℃以上時(shí),缺陷封鎖率與溫度呈現(xiàn)正比情況。
熱軋卷板邊部線狀缺陷的解決措施
根據(jù)上文討論的熱軋板卷邊部線狀缺陷機(jī)理與形成因素, 提出幾點(diǎn)有效的解決措施 :
(1)進(jìn)一步優(yōu)化并設(shè)計(jì)出合理的軋機(jī)壓下量,從而能有效減輕甚至消除邊部黑線缺陷。此外,依據(jù)鑄坯軋制過程中坯形變化以及角度溫度變化,可以嘗試設(shè)計(jì)出窄面銅板圓弧與寬邊相切的結(jié)晶器來解決壓下量問題。
(2)在熱軋過程中,對(duì)軋制工藝進(jìn)行有效調(diào)整,以此降低邊部溫度,并優(yōu)化加熱爐工藝制度,提高板坯裝爐溫度。此外,通過調(diào)整加熱爐各段目標(biāo)溫度,從而減少板坯表面與芯部的溫差。
結(jié)論
綜上所述,本文主要得出以下結(jié)論 :
(1)熱軋卷板邊部線狀裂紋批量出現(xiàn)的因素,經(jīng)分析與軋制過程相關(guān)。
(2)通過優(yōu)化粗軋軋制工藝以及加熱工藝,可以有效減少邊部線狀缺陷發(fā)生率。
(文章來源:《鋼鐵技術(shù)》,作者:王景寧,版權(quán)歸原作者所有)
參考文獻(xiàn)
[1] 趙波 . 中國(guó)銅業(yè)[M]. 北京 :冶金工業(yè)出版社,2014.
[2] 柳青,王吉坤 . 國(guó)內(nèi)主要廠家陽極泥處理流程改進(jìn)狀況[J]. 南方冶金,2008 (2):25-27.
[3] 盧宜源 . 貴金屬冶金學(xué)[M]. 長(zhǎng)沙 :中南大學(xué)出版社,2004.
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/1610782076.html
|
