槽鋼是工程建設中最常用到的一類鋼材，同角鋼一樣，他們主要用于耐腐蝕、對重量有要求的地方。槽鋼的理論重量計算也是工程技術人員必知的基本知識。本文就重點講解槽鋼的規格型號和槽鋼理論重量表大全。
一）槽鋼理論重量計算方法
槽鋼計算公式（kg/m） W=0.00785x[hd+2t(b-d)+0.349(R^2-r^2)]，其中：
h= 高
b= 腿長
d= 腰厚
t= 平均腿厚
R= 內弧半徑
r= 端弧半徑
注：R^2代表R的平方

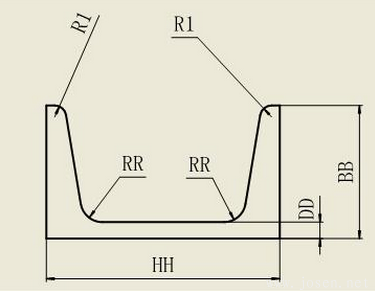

槽鋼示意圖：

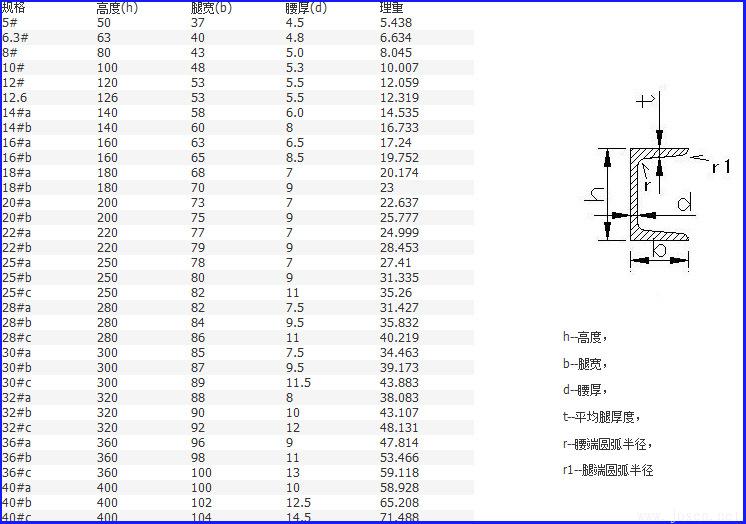

二）槽鋼規格型號與理論重量
名 型號 明細規格 理論重量 槽鋼 5# 50*37*4.5 5.438 槽鋼 6.3# 63*40*4.8 6.634 槽鋼 8# 80*43*5.0 8.046 槽鋼 10# 100*48*5.3 10.007 槽鋼 12# 120*53*5.5 12.059 槽鋼 14#A 140*58*6.0 14.535 槽鋼 14#B 140*60*8.0 16.733 槽鋼 16#A 160*63*6.5 17.24 槽鋼 16#B 160*65*8.5 19.752 槽鋼 18#A 180*68*7.0 20.174 槽鋼 18#B 180*70*9.0 23 槽鋼 20#A 200*73*7.0 22.637 槽鋼 20#B 200*75*9.0 25.777 槽鋼 22#a 220*77*7.0 24.999 槽鋼 22#B 220*79*9.0 28.453 槽鋼 25#A 250*78*7.0 27.41 槽鋼 25#B 250*80*9.0 31.335 槽鋼 25#C 250*82*11 35.26 槽鋼 28#A 280*82*7.5 31.427 槽鋼 28#B 280*84*9.5 35.823 槽鋼 28#C 280*86*11.5 40.219 槽鋼 30#A 300*85*7.5 34.463 槽鋼 30#B 300*87*9.5 39.173 槽鋼 30#C 300*89*11.5 43.883 槽鋼 32#A 320*88*8.0 38.083 槽鋼 32#B 320*90*10 43.107 槽鋼 32#C 320*92*12 48.131 槽鋼 36#A 360*96*9.0 47.814 槽鋼 36#B 360*98*11 53.466 槽鋼 36#C 360*100*13 59.118 槽鋼 40#A 400*100*10.5 58.928 槽鋼 40#B 400*102*12.5 65.208 槽鋼 40#C 400*104*14.5 71.488
| |
|
