現在，生產冷軋鋼板的在線厚度主要分為x線厚度和激光厚度。
1、X射線測量厚度

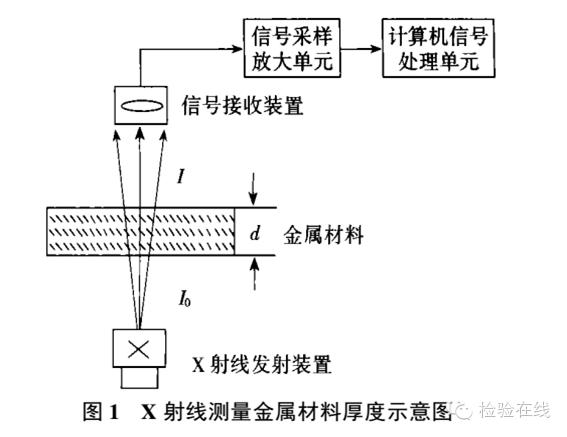

原理：是根據X射線穿透被測物時的強度衰減來進行轉換測量厚度的，即測量被測鋼板所吸收的X射線量，根據該X射線的能量值，確定被測件的厚度。由X射線探測頭將接收到的信號轉換為電信號，經過前置放大器放大，再由專用測厚儀操作系統轉換為顯示給人們以直觀的實際厚度信號。
2、激光測厚。

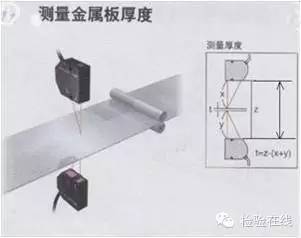

原理：用一束激光照射到被測物面上，由物體表面散射光成像，通過光電傳感器CCD（電荷耦合器件）將像信號轉換為電信號測出其像點位置。物面移動時，因像點相應移動，由此即可求出位移量。在檢測過程中，用激光上下表面雙三角法，準確地測量運動物體的厚度。激光測厚儀是由激光器、成像物鏡、信號處理機和光電位敏接收器來顯示測量結果的，在測量的過程中，激光束會在被測量的物體的表面形成一個光斑，然后成像物鏡會將光斑成像到光敏接收器的光敏上，然后產生電信號。此時，如果被測物體移動了，表面上光斑的位置發生了變化，成像點在光敏器件上的位置也會發生一定的變化
激光測厚儀是由激光器、成像物鏡、信號處理機和光電位敏接收器來顯示測量結果的，在測量的過程中，激光束會在被測量的物體的表面形成一個光斑，然后成像物鏡會將光斑成像到光敏接收器的光敏上，然后產生電信號。此時，如果被測物體移動了，表面上光斑的位置發生了變化，成像點在光敏器件上的位置也會發生一定的變化

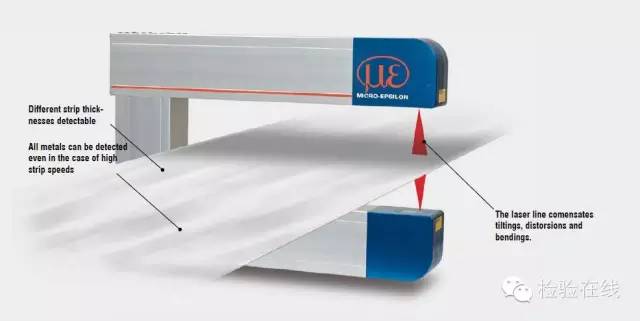

MICRO-EPSILON在線測厚
| |
|
