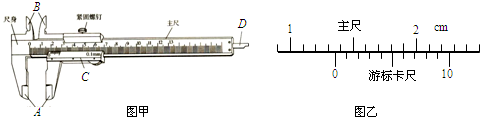

| 用如圖甲所示的游標卡尺測量圓形鋼管內徑的操作方法是：把______（填“A”、“B”、“C”或“D”）放入到圓形鋼管內，并盡量把它們拉開到最大位置．某同學用如甲圖所示的游標卡尺測量圓形鋼管內徑時的測量結果如圖乙所示，則該圓形鋼管的內徑是______mm．
|
| 游標卡尺來測量玻璃管內徑應該用內爪．即B部分． 游標卡尺測內徑時，主尺讀數為13mm，游標讀數為0.1×6=0.6mm，最后讀數為13.6mm． 故答案為：B；13.6 |

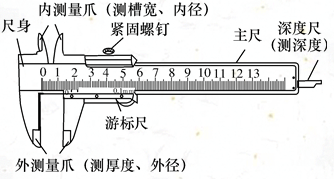

構造和用途：
原理：
利用游標尺最小分度和主尺最小分度的微小差值，把微小長度積累起來進行測量。
讀數：
如下表所示
游標尺 精度 測量結果(游標尺上第n個小格與主尺上的某刻度線對正時)(mm) 刻度格數 刻度總長度 每小格與1毫米差 10 9 0.1 0.1 主尺上讀的毫米數＋0.1n 20 19 0.05 0.05 主尺上讀的毫米數＋0.05n 50 49 0.02 0.02 主尺上讀的毫米數＋0.02n 表格解析：
（1）10分度的游標卡尺。游標上相鄰兩個刻度間的距離為0.9mm，比主尺上相鄰兩個刻度間距離小0.1mm。讀數時先從主尺上讀出厘米數和毫米數，然后用游標讀出0.1毫米位的數值：游標的第幾條刻線跟主尺上某一條刻線對齊，0.1毫米位就讀幾（不能讀某）。其讀數準確到0.1mm。
（2）20分度的游標卡尺。游標上相鄰兩個刻度間的距離為0.95mm，比主尺上相鄰兩個刻度間距離小0.05mm。讀數時先從主尺上讀出厘米數和毫米數，然后用游標讀出毫米以下的數值：游標的第幾條刻線跟主尺上某一條刻線對齊，毫米以下的讀數就是幾乘0.05毫米。其讀數準確到0.05mm。
（3）50分度的游標卡尺。游標上相鄰兩個刻度間的距離為0.98mm，比主尺上相鄰兩個刻度間距離小0.02mm。這種卡尺的刻度是特殊的，游標上的刻度值，就是毫米以下的讀數。這種卡尺的讀數可以準確到0.02mm。如圖中被測圓柱體的直徑為2.250cm。
（4）游標卡尺都是根據刻線對齊來讀數的， 所以都不再往下一位估讀。進行“長度測量”實驗時的注意事項：
1、如果刻度尺端頭有磨損，測量起點不要選在“0”刻度線。
2、刻度尺毫米以下的數值靠目測估讀一位，估讀至最小刻度值的1/10(即0.1mm)。
3、用游標卡尺測量金屬管的外徑時，金屬管不可在鉗口間移動或壓得太緊，以免磨損鉗口。
4、用游標卡尺測量金屬管的外徑、內徑和量筒的深度，把游標卡尺放在合適的位置后適當旋緊固定螺釘，再讀數。
5、游標卡尺使用時不論多少分度都不要估讀．如20分度的游標卡尺，讀數的末位數一定是0或5；50分度的游標卡尺，讀數的末位數字一定是偶數。
6、若游標上任何一格均不與主尺的刻度線重合，選擇較近的一條刻度線讀數。
| |
