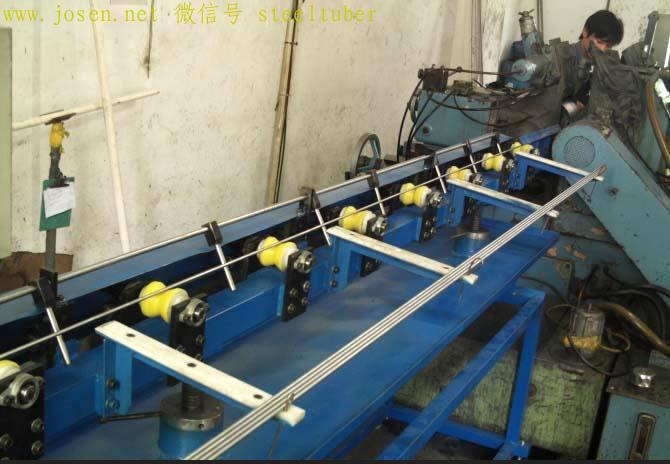

無心磨也叫無心磨削，是磨削加工的一種。有導輪和磨削輪兩個砂輪，導輪帶動圓柱形工件在墊鐵上轉動，磨削輪對工件起磨削作用。無心磨屬于周磨法。
無心磨床研磨原理
無心研削法它是由磨削砂輪，調整輪和工件支架(托架)三個機構構成，其中磨削砂輪實際擔任磨削的工作，調整輪控制工件的旋轉，并使工件發生進刀速度，至于工件支架乃在磨削時支撐工件，這三種機件可有數種配合的方法，但停止研磨除外，原理上都相同。
無心磨砂輪是安裝在無心磨床上使用的一款砂輪，它與導輪、托板相互作用，組成的一種磨削方式，被加工的工件經托板托住，由導輪向托板方向圓周運動而帶動工件旋轉時由無心砂輪磨削，在磨削工件時表面質量較高，精度相對也很高，磨削中，選擇砂輪粒度也相當重要，粗粒度的無心磨砂輪往往用于粗磨加工，只能加工要求不算高的工件，一般在加工時為了加快磨削速度，對加工量較大的工件第一道加工都會采用這種方法，這是由于它加工速度比較快的特點，但工件的光潔度較低。而細粒度的無心磨砂輪加工的工件質量精度則相反，其加工速度稍慢，但被加工的工件光潔度高，如選擇的粒度適當可達到鏡面效果，因此，選擇無心磨砂輪是要根據工件的技術工藝要求具體進行選擇。其中也包括砂輪的硬度、組織密度，粒度的選擇。磨削不同的工件，選擇的切削液也各不相同。普通的鐵質，我們只需用普通的切削液，而磨鋁類軟質零件時需要用煤油來冷切。
無心磨研磨方法
1、砂輪架固定式無心外圓磨床，這種形式的無心磨床的砂輪架固定在床身上，導輪和托架之間可作相對調整移動，在通磨或切入磨削時，導輪、托架和工件一同作進給和補償運動。
2、砂輪架移動式無心外圓磨床，這種形式的無心磨床的托架固定在床身上，砂輪架和導輪架相對托架可作調整運動，特殊情況下可做進給運動。這類無心磨床的砂輪、導輪主軸多數采用雙支承結構形式。
3、傾斜式無心外圓磨床，這種形式的砂輪、導輪中心連線與水平面傾斜α角。托架固定在床身上，砂輪、導輪主軸為雙支承結構。導輪架相對托架可做調整運動，砂輪架作進給補償運動。
外圓磨,外圓磨削 主要在外圓磨床上進行，用以磨削軸類工件的外圓柱、外圓錐和軸肩端面。磨削時，工件低速旋轉，如果工件同時作縱向往復移動并在縱向移動的每次單行程或雙行程后砂輪相對工件作橫向進給，稱為縱向磨削法。
介紹
外圓磨
外圓磨削主要在外圓磨床上進行，用以磨削軸類工件的外圓柱、外圓錐和軸肩端面。磨削時，工件低速旋轉，如果工件同時作縱向往復移動并在縱向移動的每次單行程或雙行程后砂輪相對工件作橫向進給，稱為縱向磨削法。如果砂輪寬度大于被磨削表面的長度,則工件在磨削過程中不作縱向移動,而是砂輪相對工件連續進行橫向進給，稱為切入磨削法。一般切入磨削法效率高于縱向磨削法。如果將砂輪修整成成形面，切入磨削法可加工成形的外表面。
常見方法
常見的外圓磨方法有：
1、縱磨法磨削效率低，但表面質量好，粗糙度低。
磨削時，砂輪的高速旋轉為主運動，工件的旋轉運動、工作臺的往復縱向運動、砂輪的橫向周期性間歇進給為進給運動。每次縱向行程或往復行程結束后，砂輪作一次橫向進給，磨削余量經多次橫向進給后被磨去
2、橫磨法 又稱切入磨法。橫磨法磨削效率高，但磨削力大，磨削溫度高，磨削時必須供給充足的冷卻液。
磨削時，砂輪的高速旋轉為主運動，工件的旋轉運動、砂輪的橫向連續進給為進給運動。工作臺不作縱向進給運動，砂輪的寬度大于磨削表面的寬度，并慢速進給，直至磨到要求的尺寸。
3、復合磨削法 是縱磨法和橫磨法的綜合運用，復合磨削法兼有橫磨法效率高、縱磨法質量好的優點。
磨削時，先用橫磨法將工件分段粗磨，各段留精磨余量，相鄰兩段有一定量的重疊。最后，再用縱磨法進行精磨。
4、深磨法此方法生產率較高，但砂輪修整復雜，并且要求工件的結構必須保證砂輪有足夠的切入和切出長度。
磨削時，砂輪修整成一端有錐面或階梯狀，工件的圓周進給速度與縱向進給速度都很慢，在一次縱向進給中磨去全部磨削余量。
| |
