金相大全-25個 鑄鐵常見組織及其200× 100× 金相圖
本文介紹一些典型的鑄鐵的金相組織，供大家參考學習。

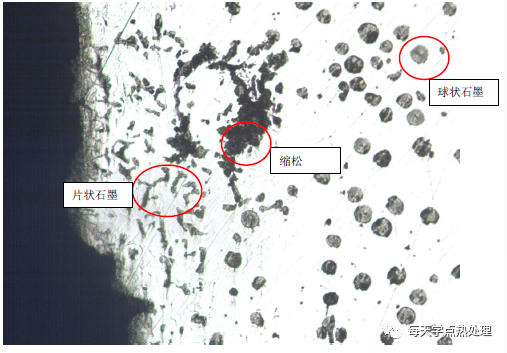

球墨鑄鐵 球狀＋片狀石墨 100×

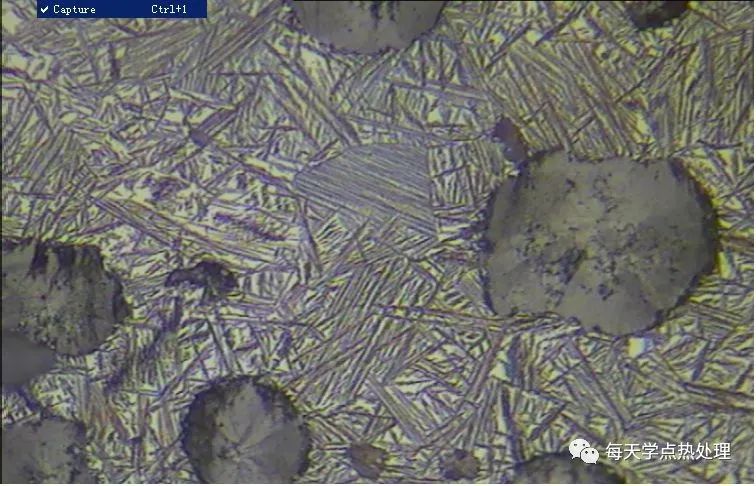

奧貝球鐵 奧氏體+下貝氏體 400×

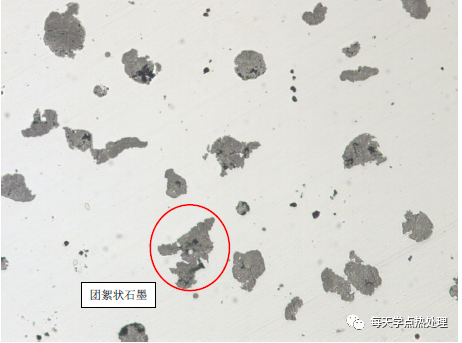

球墨鑄鐵 團絮+開花狀石墨 100×
球墨鑄鐵 球狀＋片狀石墨 100×
蠕蟲鑄鐵 蠕蟲狀＋球狀石墨 100×
蠕蟲狀石墨(聚集) 基體組織為大量鐵素體+少部分珠光體 100×
A 型+蠕蟲狀+球狀石墨 100×
球墨鑄鐵 石墨 100×
球墨鑄鐵 石墨 100×
球墨鑄鐵 基體組織 100×
球墨鑄鐵 基體組織 400×

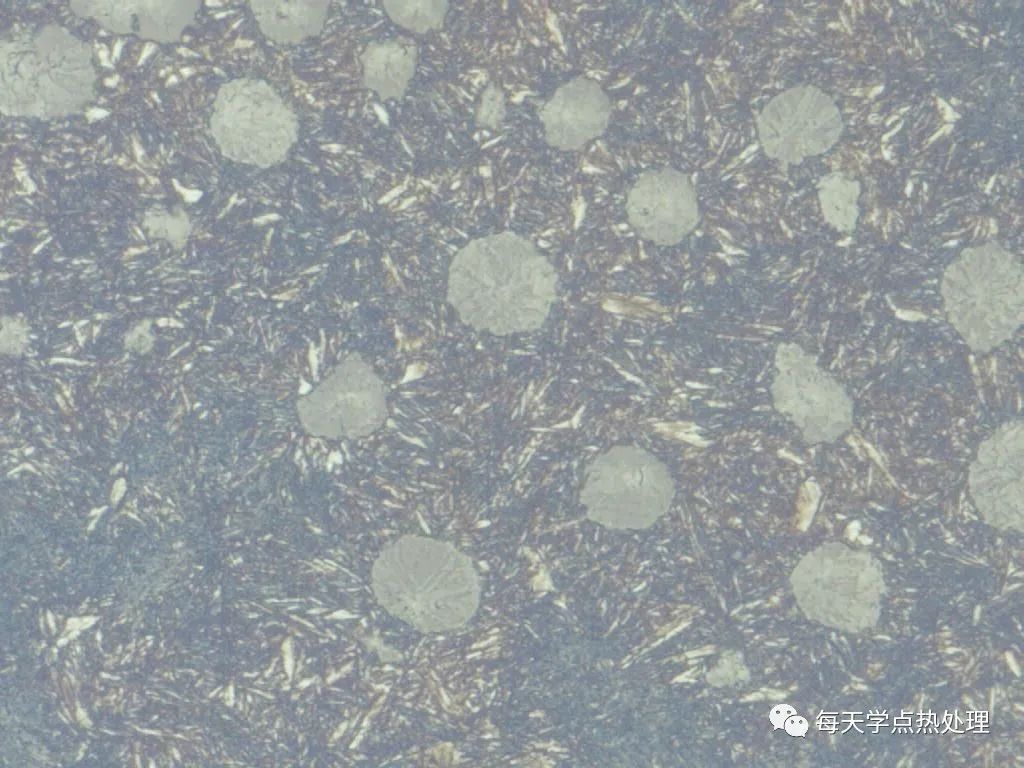

合金球鐵基體為保留馬氏體位向的回火索氏體 500×
球墨鑄鐵 基體為珠光體＋萊氏體 +滲碳體 100×

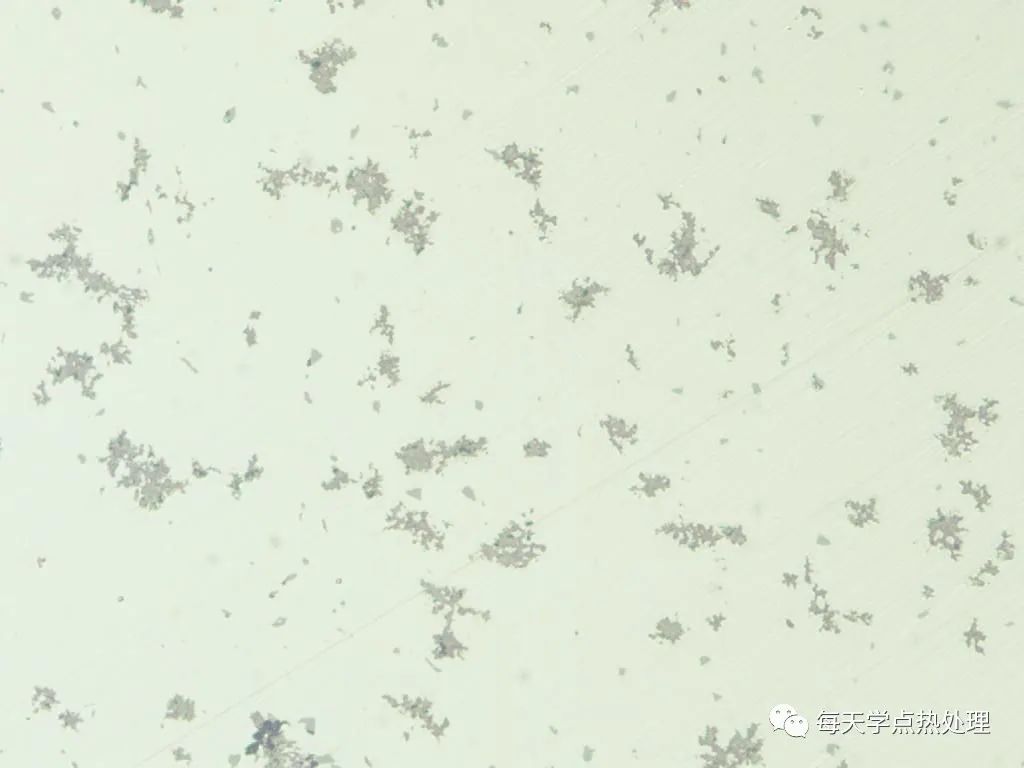

可鍛鑄鐵 石墨 100×
可鍛鑄鐵 基體為珠光體 500×
灰口鑄鐵 A 型石墨 100×
灰口鑄鐵 C型石墨 100×

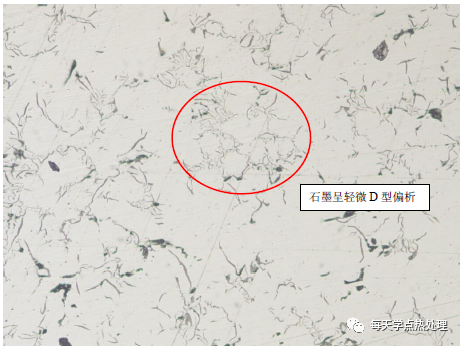

灰口鑄鐵 A+D 型石墨 100 ×

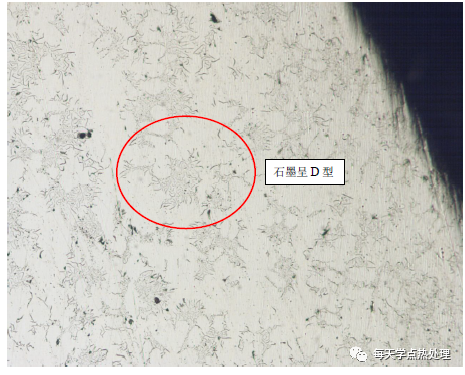

灰口鑄鐵 D 型石墨 100×
灰口鑄鐵 A+E 型(方向偏析)石墨 100×
灰口鑄鐵 A+E 型石墨 100×

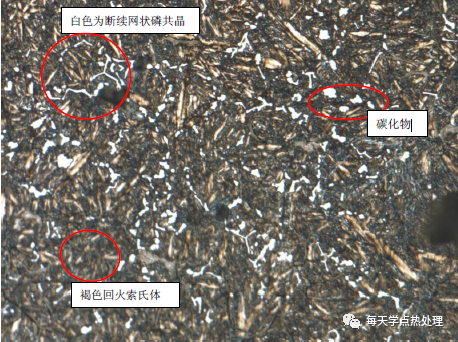

合金鑄鐵 基體為回火索氏體＋斷續網狀磷共晶＋碳化物 500×

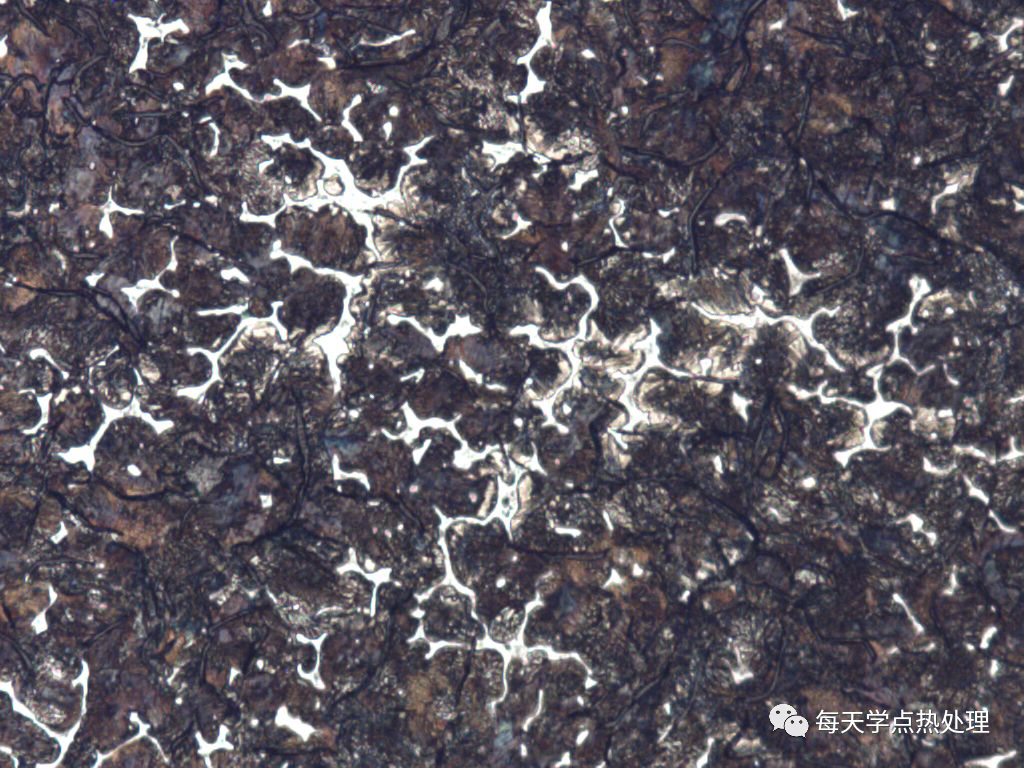

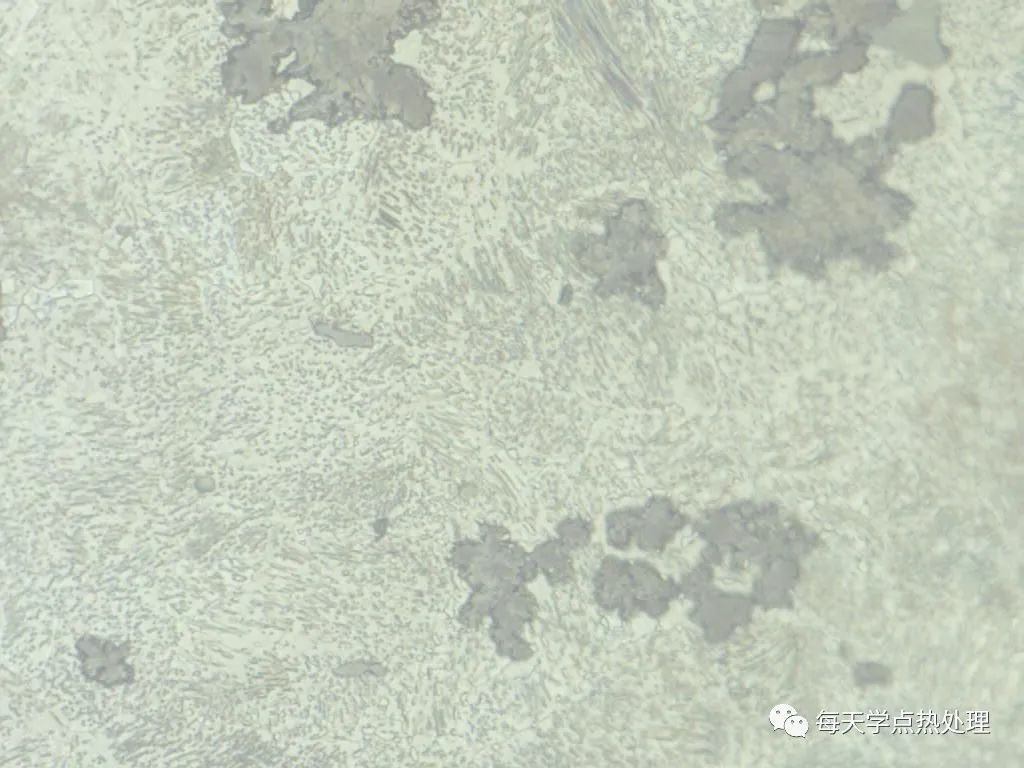

合金鑄鐵 基體為珠光體+磷共晶 200×
合金鑄鐵 磷共晶呈枝晶狀分布 200 ×
如您覺得有用，請分享給更多的熱處理工作者，也可收藏起來隨時查閱。
| |
|
