鋼管 管道伸縮器知識，一文打盡！

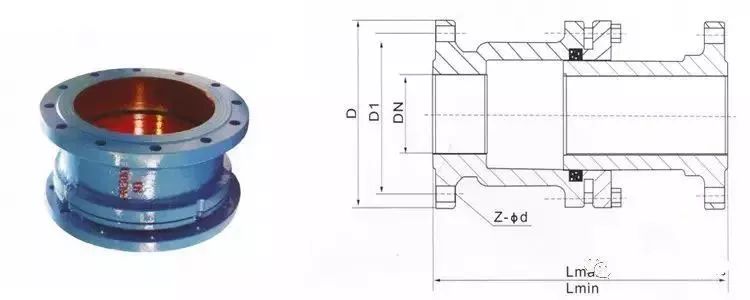

前言 伸縮器（Expansion joint）也可稱為管道伸縮節、膨脹節、補償器，伸縮接頭。伸縮節是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝?？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。 伸縮器的連接形式為法蘭連接，一邊法蘭，一邊焊接。
1.補償吸收管道軸向、橫向、角向受熱引起的伸縮變形。 2.吸收設備振動，減少設備振動對管道的影響。 3.吸收地震、地陷對管道的變形量。 因為管道的熱脹冷縮，所以對于管道來說，就要產生管壁的應力和推拉力；管壁應力大小，影響管道的強度，推拉力增大，管道的固定支架就要做的很大，來承受管道伸縮所產生的推拉力；所以利用伸縮節補償?shù)淖冮_量辦法，以降低管壁應力和推力。
伸縮節（膨脹節）主要用于補償管道因溫度變化而產生的伸縮變形，也用于管道因安裝調整等需要的長度補償，按結構形式主要分為彎管式膨脹節、波紋管膨脹節和套管伸縮節 3種。
彎管式膨脹節

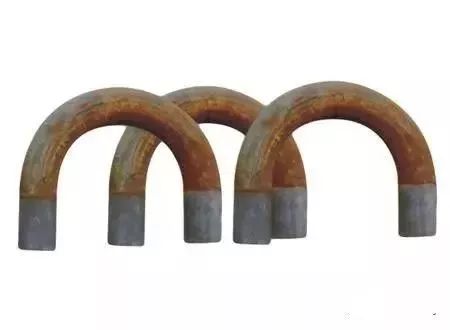

將管子彎成U形或其他形體（下圖 [彎管式膨脹節]），并利用形體的彈性變形能力進行補償?shù)囊环N膨脹節。它的優點是強度好、壽命長、可在現場制作,缺點是占用空間大、消耗鋼材多和摩擦阻力大這種膨脹節廣泛用于各種蒸汽管道和長管道上。
波紋管膨脹節

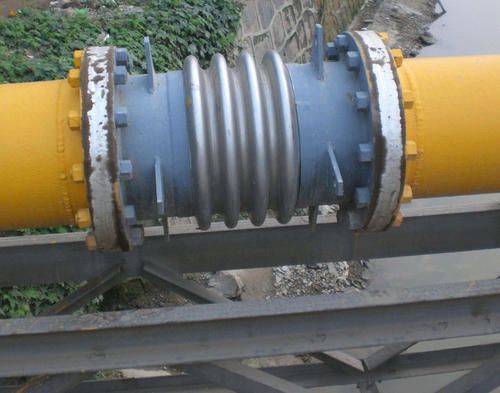

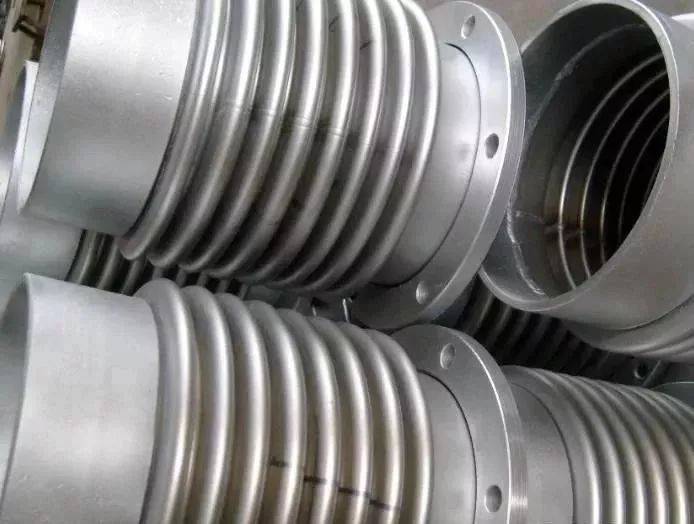

用金屬波紋管制成的一種膨脹節。它能沿軸線方向伸縮，也允許少量彎曲。下圖[波紋管膨脹節]為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間，節約材料(公眾號:管道圈子)，便于標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式。
套管伸縮節

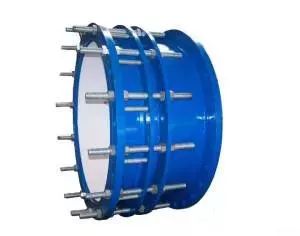

由能夠作軸向相對運動的內外套管組成（下圖[套管伸縮節]）。內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動。在伸縮節的兩端裝設導向支架。它的優點是對流體的流動摩擦阻力小，結構緊湊；缺點是密封性較差，對固定支架推力較大。套管伸縮節主要用于水管道和低壓蒸汽管道。
按材質主要分為橡膠管道伸縮器和金屬管道伸縮器。 橡膠管道伸縮器特點 一、體積小、重量輕、彈性好、安裝維修方便。 二、安裝時可產生軸向、橫向、經向、角向位移，不受用戶管道不同心、法蘭不平行的限制。 三、工作時可減振降噪。 四、用特殊的合成橡膠可耐高溫、耐酸堿、耐油，是化工耐腐蝕管道的理想產品。 金屬管道伸縮器特點 伸縮補償量大，承受溫度高，承受壓力大。
風道橡膠補償器由橡膠和橡膠一纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的最佳配套件。 纖維織物膨脹節 織物補償器主要為纖維織物、橡膠、等耐高溫材料。能補償風機、風管運行的震動及管道變形。纖維織物膨脹節可補償軸向、橫向、角向等產品，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于電廠熱風管道及煙塵管道。非金屬補償器中的纖維織物、保溫棉體本身具有吸聲、隔振的功能，能有效的減少鍋爐、風機等系統的噪聲和振動。結構簡單、體輕，維修方便。 、
非金屬膨脹節 非金屬柔性補償器：也稱非金屬膨脹節、非金屬織物補償器，可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。 特點： 1、補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a償器。 2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。 3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。 4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。 5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。 6、密封性能好：有比較完善的生產裝配系統，纖維補償器可保證無泄露。 7、體輕、結構簡單、安裝維修方便。 8、價格低于金屬補償器、質量優于進口產品。 不銹鋼：有直筒型、復式、角向型和方型等四種類型。 不銹鋼補償器可補償軸向、橫向、角向、具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。 金屬：金屬波紋補償器的可靠性是由設計、制造、安裝及運行管理等多個環節構成的?？煽啃砸矐搹倪@幾個方面進行考慮。材料選擇對用于供熱管網的波紋管的選材，除應考慮工作介質、工作溫度和外部環境外，還應考慮應力腐蝕的可能性、水處理劑和管道清洗劑對材料的影響等，并在此基礎上結合波紋管材料的焊接、成型以及材料的性能價格比，優選出經濟實用的波紋管制作材料。 一般情況下，選用波紋管的材料應滿足下列條件： （1）高彈性極限、抗拉強度和疲勞強度，保證波紋管正常工作。 （2）良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝（冷作硬化、熱處理等）獲得足夠的硬度和強度。 （3）較好的耐腐蝕性能，滿足波紋管在不同環境下工作要求。 （4）良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。 對于地溝敷設的熱力管網，當補償器所處管道地勢較低時，雨水或事故性污水會浸泡波紋管，應考慮選用耐蝕性更強的材料，如鐵鎳合金、高鎳合金等。由于此類材料價格較高，在制造波紋管時，可以考慮僅在與腐蝕性介質接觸的表面增加一層耐蝕合金。疲勞壽命設計由波紋管補償器的失效類型及原因分析可以看出，波紋管的平面穩定性、周向穩定性及耐腐蝕性能均與其位移量即疲勞壽命相關。過低的疲勞壽命將會導致金屬波紋管穩定性及耐蝕性能下降。
| |
|
