　在化工裝置中設計蒸汽管道的時候，為了保證設計的質量和效率，還應該合理的選擇管徑，布置管道的時候也要符合應力的要求，另外還要注意其他一些細節上的問題，避免水錘的現象。關鍵詞:鋼管,管道,鋼管工程,管道工程,鋼管工程圖,管道工程圖,蒸汽管道,蒸汽鋼管.

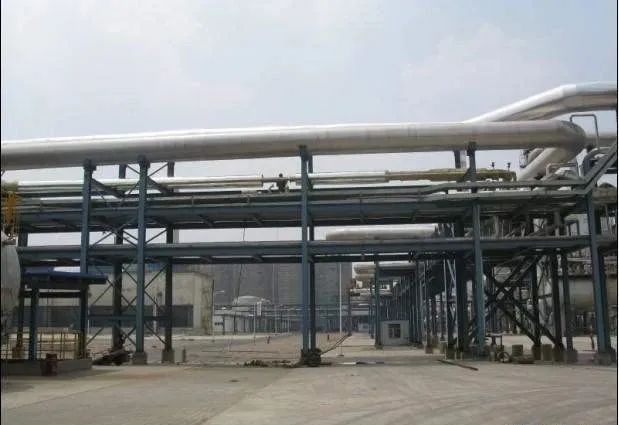

　　很多不同的管道設置在化工裝置中，一般布置在廠房的外面或者沿著裝置進行布置，用支架撐在空中，成為管廊。管廊的配置是有具體的要求的，一般工藝物料管布置在第一層和第一層管廊，公用工程管道布置在第三層，儀表電纜槽板布置在第四層。其中蒸汽管道布置在第三層。

　　為了在設置π形補償器的時候方便，一般蒸汽管道應該布置在管廊額一側。在高溫的情況下，蒸汽管道會膨脹，在這個時候就可以利用π形補償器吸收管道的熱膨脹。由于波紋管膨脹節價格比較貴，使用的壽命也不長，因此在蒸汽管道熱膨脹的時候一般不使用它進行吸收。在確定補償器的安裝位置的時候，首先要嚴格的分析管道，使補償器能夠得到集中的設置。在外側設置的一般都是那些溫度比較高和補償量比較大的管道，而內側設置的是相應的溫度比較低和補償量比較小的管道。π形補償器一般設置在中間的位置，另外要設置導向架在補償器的兩側，根據管道的應力來確定導向架和補償器之間的距離。在計算支架的推力和蒸汽管道的應力的時候，要計算整個蒸汽管道的應力。一般在化工裝置中都設置的有多層的管廊，而在多層管廊的上層設置的是蒸汽管道，這樣可以使低溫管道和液態烴管道不相鄰。在同一層上，可以同時的布置蒸汽管道和電子儀表電纜，但是要保證兩者的間隔不能小于200mm。也可以將蒸汽管道布置在電子儀表電纜的下層，但間隔也不能小于500mm。

　　一般情況下，專門的排液設置在處于暖管階段的蒸汽管道。在開車的時候因為會產生大量的凝液，所以也要設置專門的排液設施。其中排液設施的設置要根據蒸汽壓力的等級的不同而選擇。

　　超高壓管道在正常的情況下不會產生凝液，也沒有對應規格的凝液管道設置在超高壓蒸汽官道上，所以在超高壓官道上一般不設置疏水的設施。超高壓管道有管壁厚、不易開孔、壓力大等特點，因此一般也不設置分液包。在正常的情況下，一般凝液不會產生在高壓、中壓和低壓管道，但是為了防止在暖管階段或者開車階段的時候，蒸汽管道會產生大量的凝液，所以要設置放凈閥、分液包等疏水的設施在這些蒸汽管道上。

　　在設置蒸汽管道的排液設施的時候，應該設置分液包在蒸汽主管的末端，蒸汽主管上的分液包之間的間隔也是有一定的規定的，如果處于飽和狀態，在裝置內的分液包間隔為80mm。如果處于過熱的狀態，分液包的間隔應該為160mm。如果處于順坡的狀態，在裝置外分液包的間隔應該為300mkm，如果是在逆坡的狀態，裝置外的分液包間隔應該是200mm。蒸汽分水器一般設置在飽和蒸汽主管進入裝置的狀態下，應該設置在裝置側的邊界附近。另外還要設置經常疏水的措施在分水器的下部。如果進入裝置的是過熱蒸汽主管，就不用設置分水器。應為蒸汽放空管直接排至大氣，因此應該開一個排液孔在蒸汽放空管的下端，在排水溝、漏斗等合適的地方，還要接一個DN15的管子。還應該設置導向和承重支架在蒸汽放空管上。因為泛汽管道經常排放或者連接排放，所以應該引至主要的操作區或者沒有太多操作人員的地方。

　　蒸汽主管的頂部設置的有蒸汽支管，一般設置的有切斷閥在蒸汽支管上，為了避免存液，切斷閥應該設置在水平管道上，靠近主管。有些蒸汽管道的用汽要求比較嚴格，所以不能在這種蒸汽管道上接出蒸汽支管，另外支管也不能從蒸汽管道的π形補償器上接出。如果支管接在π形補償器兩端的主管上，支管應該不會受到蒸汽主管位移的影響。在熱膨脹的時候，蒸汽主管會產生支管接出點的位移，支管不會承受的壓力過大或者位移的過多。在通常的情況下，支管接在蒸汽主管上的時候，使用的是二閥組，（公眾號 管道圈子）但是為了使泄露的情況可以隨時被發現，二閥組不能用在從蒸汽支管或者蒸汽主管上引出接至其他工藝管道上，而是應該設置三閥組。根據不同的情況，疏水的設置，比如排液閥或者疏水閥等，應該設置在蒸汽支管的低點在官道上設置疏水設施的時候，應該根據管廊上的不同的等級壓力。

　　一般在管廊上同層布置蒸汽管道和蒸汽凝液管道，為了防止水錘，可以在蒸汽凝液管道上設置π形補償器。這種π行補償器要設置成水平的方向，或者立管設計為傾斜段。

　　凝液從壓力不同的蒸汽疏水閥出來，應該接在各自的回收總管上。當支管的公稱直徑不小于50mm的時候，可以直接接在蒸汽凝液回收總管的頂部。印版選用法蘭連接作為疏水閥設置在蒸汽凝液的回收系統，不應該有袋形在疏水閥入口的管道上。如果疏水閥低于蒸汽凝液回收總管，還應該設置止回閥在疏水閥的后面。在設置止回閥的時候，應該設置在水平管道上，靠近蒸汽凝液主管。止回閥也應該選用法蘭連接，這樣可以方便蒸汽管道吹掃拆卸止回閥。

　　在選擇管徑時，要根據蒸汽的需求量。當管徑太大的時候，就會增多投資，加大熱損失，同時也會增加冷凝水。當管徑太小的時候，就會造成蒸汽使用點的壓力，蒸汽流量不足，最后使水錘和沖蝕的現象發生。因此在選擇管徑的時候，不能過大或者過小。

　　在布置管道的時候，一定要符合應力的要求，嚴格的進行應力的計算。管道上π形補償器的設置、補償器固定點的推力以及與設備相連的蒸汽管道的配管等的設置都要滿足應力的要求，這樣操可以使設計工作的效率得到提高。

　　當高速流動的水丸碰到管道的安裝件、設備或者閥門的時候，會產生一定的振動和噪聲，這就是所謂的水錘現象。為了避免水錘的現象，要注意疏水系統的設置，另外子啊連接分支管取蒸汽的時候，要在主管道的上方。管道不能使用太多的支管、縮口彎道等。為了使管道局部下沉的現象不發生，設置管道支撐的設置一定要合理。應該水平的安裝過濾器的濾網。以上這些細節都應該注意，這樣才能夠避免水錘的現象，提高化工裝置中蒸汽管道設計的質量和效率。
