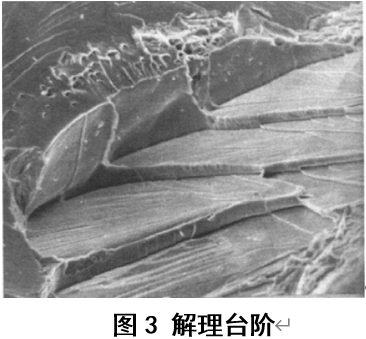

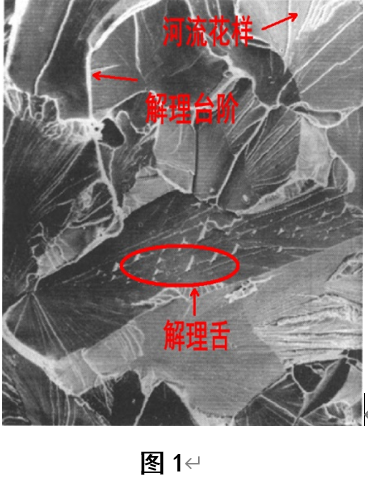

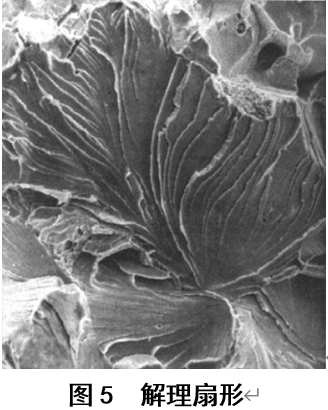

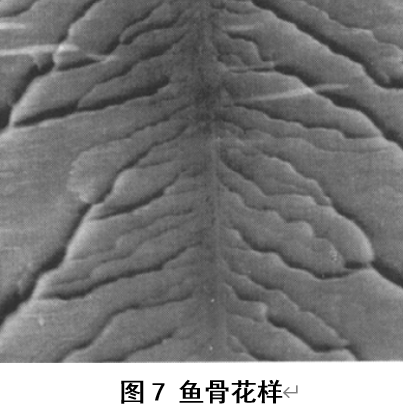

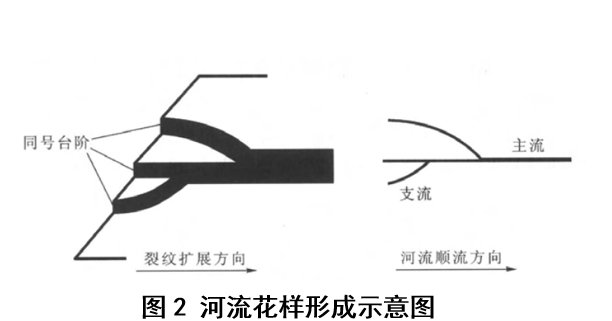

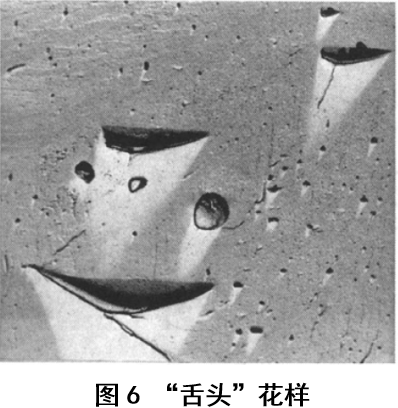

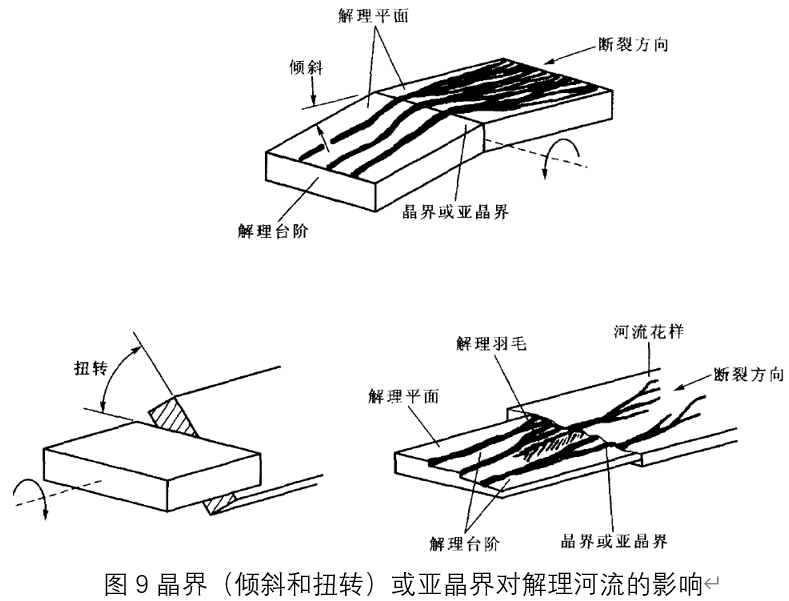

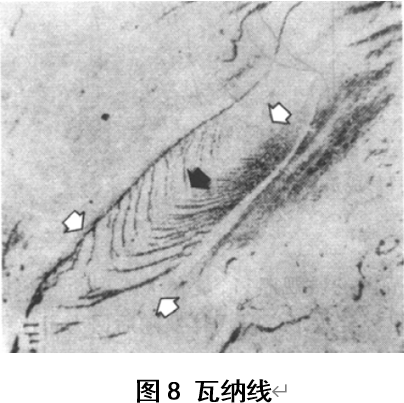

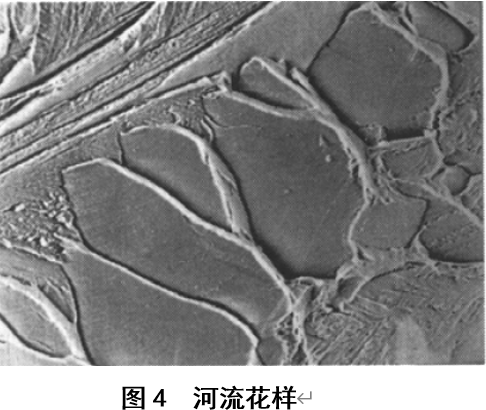

（1）解理臺階（圖3）：是兩個不同高度的解理面相交時形成的。 （2）河流花樣（圖4）：解理斷口最主要的特征是其線條的形狀與水系網(wǎng)格的相似性，根據(jù)他們的形狀，把這些線條稱為河流花樣。所謂的“河流”實際上是一些臺階，他們把不同的裂紋連接起來。 （3）解理扇形（圖5）： 解理裂紋通過晶界后，在新的晶粒中某一點上生核，從此處開始裂紋擴(kuò)展到整個晶粒。在這個晶粒內(nèi)部，河流花樣以裂紋源頭為中心，以扇形的方式向外擴(kuò)展，形成解理扇形。 （4）“舌頭”、“魚骨”花樣（圖6、圖7）： 體心立方和密排六方結(jié)構(gòu)金屬（金屬學(xué)及與熱處理書中第一章有介紹）中存在著機械孿晶。裂紋前沿遇到孿晶時會以孿晶和基體分離的方式而偏離原來的擴(kuò)展方西，而形成解理舌花樣或魚骨花樣。 （5）瓦納線（圖8）：極脆的材料（如：玻璃）解理斷裂斷裂時，會出現(xiàn)一種所謂的“瓦納線”的解理特征。值得注意的是：“瓦納線”與人字紋花樣相似，但其擴(kuò)展的方向恰恰相反，人字匯聚的方向為裂紋擴(kuò)展方向。 3. 晶界對解理河流的影響（圖9）：解理裂紋從一個晶粒進(jìn)入到相鄰晶粒時（解理裂紋通過晶界），擴(kuò)展方向會發(fā)生變化。當(dāng)解理裂紋前沿與一傾斜小角度晶界相遇時，河流只是簡單改變方向，在相鄰晶粒內(nèi)繼續(xù)流動。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.jmdakun.com/Steel-Knowledge/1602058776.html
|
