3d动漫精品一区二区三区_精品人妻无码视频中文字幕一区二区三区_饥渴少妇高潮视频大全_国产无遮挡又黄又爽免费网站_中文字幕日韩人妻高清在线

常州精密鋼管博客網(wǎng)

實戰(zhàn)案例分析！齒輪在滲碳后，出現(xiàn) “麻點” 問題，怎么辦？

2023年11月13日 仁成精密鋼管廠1333???3??? 鋼鐵知識 百度已收錄 № 16924
齒輪在滲碳過程中，有時會出現(xiàn)“麻點”問題?！奥辄c”的存在不僅影響齒輪外觀、降低齒輪精度，使齒輪表面質(zhì)量下降，而且還改變齒輪表面應(yīng)力分布，并使?jié)B層局部產(chǎn)生拉應(yīng)力，降低其疲勞壽命，更重要的是在使用過程中出現(xiàn)斷齒，產(chǎn)生安全危害。


一、“麻點”缺陷出現(xiàn)的原因


經(jīng)過查閱文獻(xiàn)和總結(jié)生產(chǎn)中遇到的一些問題，造成“麻點”缺陷的原因一般有以下幾種：

1）齒輪在滲碳過程中，有的工件要涂防滲劑，由于防滲劑涂得太多，造成在高溫時滴落到工件上，致使局部位置存在防滲劑。在熱處理過程中沒有發(fā)現(xiàn)這個問題，最后在清理噴丸或強(qiáng)力噴丸工序發(fā)現(xiàn)局部有噴麻現(xiàn)象。

2）齒輪在轉(zhuǎn)運(yùn)時由于轉(zhuǎn)運(yùn)箱有雜質(zhì)，沾到齒輪上，齒輪沒有經(jīng)過前清洗，滲碳加熱時雜質(zhì)在高溫下會順著齒部往下流，齒輪如果平放一般在齒輪下端面，如果串放一般在下面的幾個齒。對于軸類也是下端面。

3）齒輪滲碳前一般要經(jīng)過前清洗，由于選用的清洗劑不合適，清洗劑的主要成分是無機(jī)鹽，在預(yù)氧化時不能燃燒，且使用量大，使用時間長會帶到爐體內(nèi)；即使使用時間短，如果長期保持這種狀態(tài)清洗劑濃度會逐漸升高，工件烘干后會發(fā)現(xiàn)有粉末在上面，一旦加熱會形成一熔融層，一部分落到爐體導(dǎo)軌上，另一部分留在工件上，滲碳淬火后會在工件表面發(fā)現(xiàn)白點，工件經(jīng)過清理噴丸或強(qiáng)力噴丸后，白點位置會形成麻點。金相檢查，滲層偏淺，表面是屈氏體或板條馬氏體，硬度在500～620HV。圖1所示就是無機(jī)鹽清洗劑造成的白點。

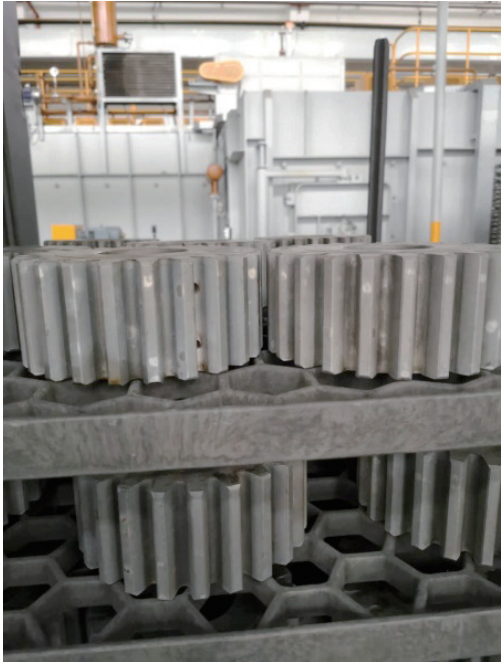

圖1 無機(jī)鹽清洗劑造成的白點


4）齒輪經(jīng)過鹽浴處理，硫酸鹽腐蝕，經(jīng)過噴丸后發(fā)現(xiàn)有麻點。

5）由于淬火油油量不足，造成齒輪淬火時，沒有全部浸入油中，生產(chǎn)過程中沒有發(fā)現(xiàn)，在噴丸工序會發(fā)現(xiàn)齒輪有麻點。

對于上述類型的麻點，事先都是沒有規(guī)律的，且都是在生產(chǎn)過程中檢測發(fā)現(xiàn)的。


二、麻點”問題的熱處理工藝追查


恰巧我們也遇到了無規(guī)律可循的“麻點”問題，對于這種問題只能層層抽絲剝繭。

2.1 “麻點”工件描述
生產(chǎn)中發(fā)現(xiàn)個別工件滲碳后轉(zhuǎn)磨齒強(qiáng)力噴丸，產(chǎn)品表面出現(xiàn)麻點，出現(xiàn)的位置不固定，有時在齒面的一個點，有時在齒根，有時在整個齒面。問題工件如圖2所示。

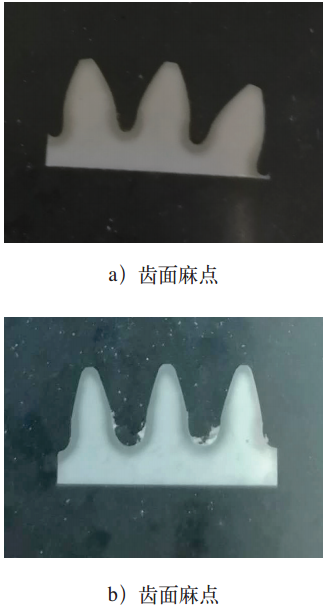

圖2 出現(xiàn)麻點的問題工件


圖2a中只是齒根有硬化層，齒面基本沒有，噴丸后整個齒面都是麻點。圖2b是在工件強(qiáng)力噴丸后，齒面有一個麻點，切開后檢測金相，發(fā)現(xiàn)局部位置組織是屈氏體，硬度偏低，噴丸后出現(xiàn)麻點。


2.2 “麻點”原因追蹤
調(diào)查生產(chǎn)過程沒有發(fā)現(xiàn)異常：

1）沒有采用鹽浴處理。

2）由于是干切齒，因此工件非常干凈。

3）沒有經(jīng)過前清洗，即與清洗劑無關(guān)。

4）整個過程沒有涂防滲劑的產(chǎn)品。

5）淬火油方面，滲碳爐都是新采購的，沒有問題。

6）爐子碳勢均勻性沒有問題，檢測9點硬化層在0.1mm之內(nèi)，符合爐子設(shè)計要求。

7）爐子9點測溫溫度誤差在±5℃之間，符合要求。

8）齒輪單邊磨量只有0.08mm。

出現(xiàn)麻點的工件位置：有的在齒面一個點，有的就是齒面全麻。對于有麻點的位置多次進(jìn)行金相檢測，組織是屈氏體或板條馬氏體。且對于此類型的產(chǎn)品，使用多用爐、推桿爐時都出現(xiàn)過，沒有規(guī)律可循。

對于這種現(xiàn)象我們查閱了大量文獻(xiàn)，也詢問了許多行業(yè)內(nèi)專家，始終沒有找到原因。


三、考察干切削加工


為了防止產(chǎn)品流出，對其進(jìn)行強(qiáng)力噴丸分選，工件偶爾出現(xiàn)麻點，出現(xiàn)的工件時間也沒有規(guī)律，有時一天出1件，有時一天出10件，但并不是每個品種的工件都有，只集中在兩個型號的工件。

我們發(fā)現(xiàn)出現(xiàn)問題的工件，加工過程都是采用格里森機(jī)床進(jìn)行干切削的，是否是由于干切削問題造成的呢？干切削是加工趨勢，對于環(huán)境友好，但以前采用濕切削沒有出現(xiàn)過此類問題。對于出現(xiàn)問題的工件，在沒有經(jīng)過齒形加工的位置，對金相進(jìn)行檢測，如圖3所示，滲層均勻。

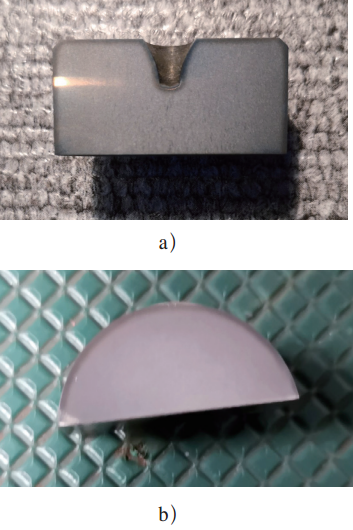

圖3 無齒形加工部位的問題工件


為了證明猜測，對齒輪加工應(yīng)力進(jìn)行檢測。對于出現(xiàn)問題的工件加工參數(shù)進(jìn)行試驗，每個工件分120°，切取A、B、C三個點，每個點檢測齒面和齒根各一點，檢測位置距離表面0.025mm。檢測結(jié)果見表1（表中正值為拉應(yīng)力，負(fù)值為壓應(yīng)力）。

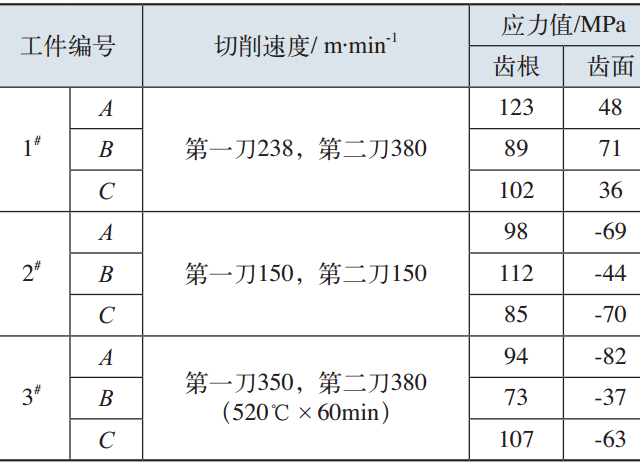

表1  工件加工參數(shù)和應(yīng)力值


根據(jù)檢測結(jié)果可以看出，切齒齒根出現(xiàn)壓應(yīng)力，根據(jù)加工方式來說應(yīng)該是拉應(yīng)力，我們認(rèn)為是否檢測有問題。再次隨機(jī)抽取現(xiàn)有的兩件工件，調(diào)來兄弟公司一件采用干切削加工的相同工件；每件檢測兩個位置，每個位置檢測0.005mm、0.02mm位置的殘余應(yīng)力。檢測結(jié)果見表2。

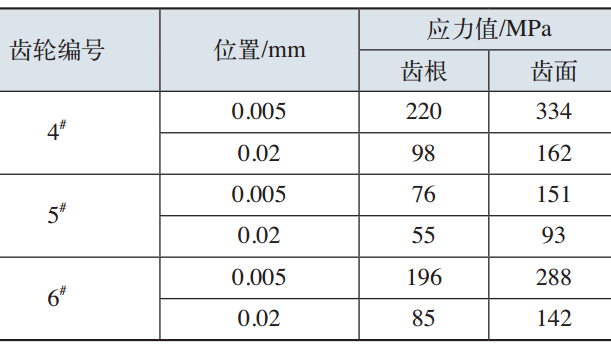

表2  殘余應(yīng)力檢測值

其中一個重要的信息是兄弟公司加工的此工件沒有出現(xiàn)類似的“麻點”問題，但根據(jù)檢測結(jié)果來看，我們現(xiàn)有的兩件工件的檢測結(jié)果是優(yōu)于他們的，但為什么他們沒有遇到該問題，而我們卻遇到了呢？

為了驗證預(yù)氧化溫度對于應(yīng)力的關(guān)系，對其中一個工件先切下一試塊，然后對剩下的工件進(jìn)行480℃、保溫90min處理，最后再檢測殘余應(yīng)力，檢測結(jié)果見表3。

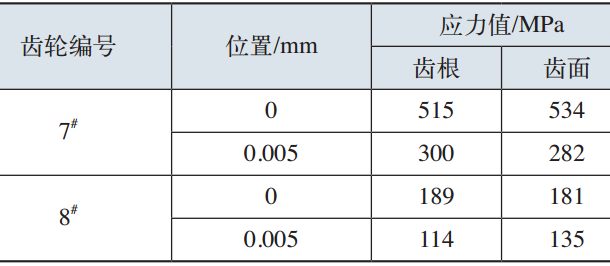

表3  預(yù)氧化后殘余應(yīng)力檢測值


從這個試驗可以看出，對于工件進(jìn)行預(yù)氧化不僅有活化表面加速滲碳的作用，還有降低殘余應(yīng)力的作用。這次檢測結(jié)果與以前檢測結(jié)果差別很大，是檢測出現(xiàn)了問題，還是工件本身的確存在問題？我們?nèi)ガF(xiàn)場調(diào)查，發(fā)現(xiàn)現(xiàn)場有兩種刀具在用，一種是廠家原裝進(jìn)口的，另一種是國內(nèi)仿制的。兩種刀具采用相同的加工參數(shù)進(jìn)行加工，于是對廠家刀具材質(zhì)、鍍層、硬度、切削速度等進(jìn)行了解，調(diào)查結(jié)果見表4。

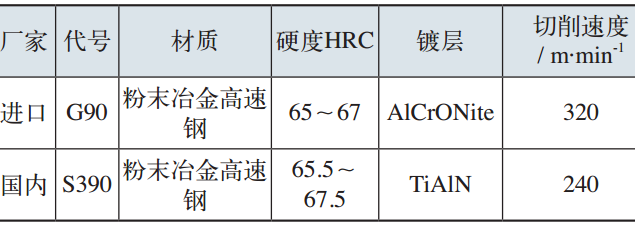

表4  兩種刀具參數(shù)值


根據(jù)調(diào)查結(jié)果可以看出，兩種刀具的加工參數(shù)差別很大，上面出現(xiàn)的檢測殘余應(yīng)力差別很大，正是不同的刀具加工造成的，并不是檢測手段本身的問題。對于冷加工來說切齒本就應(yīng)該出現(xiàn)拉應(yīng)力，出現(xiàn)壓應(yīng)力可能與刀具有很大的關(guān)系。新的刀具初始加工時刀具沒有問題，隨著時間的增加，切削刃變鈍，采用擠壓方式切齒，造成齒面有很大的拉應(yīng)力，齒根有時存在壓應(yīng)力。

為了證明這個問題的真實性，先對仿制刀具全部封存，并找原裝進(jìn)口刀具廠家對刀具加工速度進(jìn)行模擬，嚴(yán)格按照廠家要求的速度加工，對加工工件做好標(biāo)識。經(jīng)過半年運(yùn)行，原裝刀具新參數(shù)加工的工件沒有再出現(xiàn)麻點的工件。后對仿制刀具也進(jìn)行相同的操作，并按照其廠家提供的加工速度進(jìn)行加工，也沒有再出現(xiàn)有麻點的工件。由此說明，工件出現(xiàn)“麻點”的問題就是刀具加工參數(shù)不合理造成的。


四、結(jié)束語


工件出現(xiàn)“麻點”問題，并沒有規(guī)律可循，每個工序都有可能是造成“麻點”的元兇，應(yīng)層層抽絲剝繭，對比分析。本案例中經(jīng)過層層調(diào)查，最終解決了麻點的問題，同時也告誡我們對于一項新技術(shù)的應(yīng)用應(yīng)該謹(jǐn)慎。

參考文獻(xiàn)：略。

作者：郝豐林，江蘇雙環(huán)齒輪有限公司

         敬代云，浙江雙環(huán)傳動股份有限公司

         陳德義，赫菲斯熱處理系統(tǒng)江蘇有限公司

圖片加載中...
? 請關(guān)注 微信公眾號: steeltuber.
 轉(zhuǎn)載請保留鏈接: http://www.jmdakun.com/Steel-Knowledge/1605250118.html
(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡(luò)轉(zhuǎn)載，轉(zhuǎn)載目的在于傳遞更多技術(shù)信息。我們尊重原創(chuàng)，版權(quán)歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進(jìn)行刪除或付稿費(fèi)，多謝!)
熱處理 熱處理技術(shù) 淬火 退火 金相組織 晶體結(jié)構(gòu) 正火 回火 齒輪熱處理 滲碳 麻點 缺陷
搜索本站鋼鐵技術(shù)
★↓在此搜索查找鋼鐵材料知識↓★↘
互聯(lián)網(wǎng) www.jmdakun.com
鋼鐵行業(yè)熱點文章推薦

常州精密鋼管博客網(wǎng)主辦單位:
常州仁成金屬制品有限公司 是 專業(yè)的 精密鋼管 生產(chǎn)廠家，汽車鋼管，電機(jī)殼鋼管 生產(chǎn)單位。

常州精密鋼管博客網(wǎng)推薦您訪問：

常州精密鋼管博客網(wǎng)
(常州仁成金屬鋼管制品生產(chǎn)廠家博客網(wǎng)站)
www.jmdakun.com?2006-2021
蘇ICP備08003692號

※【關(guān)于本站】※【提問】※網(wǎng)站地圖※【搜索】※【知識星球】※電腦端※

久久无码av中文出轨人妻| 国语自产少妇精品视频 | 国产手机在线精品| 国产成年女人特黄特色毛片免| 五月花成人网| 中文字幕乱码免费在线视频| 国产久热精品无码激情| 国产suv精品一区二区6| 精品夜夜澡人妻无码av| 女人被狂躁的高潮免费视频| 国产精品伦理久久一区| 久久精品国产精品亚洲| 国产高清在线精品一区二区三区| 精品自拍一区国产精品| 国产成人麻豆精品午夜福利在线| 国产尤物av尤物在线观看| 国产69精品久久久久999小说| 日本精品人妻无码77777| 微拍福利一区福利二区| 国产精品毛片va一区二区三区| 国产精品玖玖玖在线| 国产在线播放精品视频| 亚洲av成人片无码| 亚洲 欧美 偷自乱 图片| 欧美性暴力变态xxxx| 亚洲黄色自拍偷拍视频| 4hu四虎永久在线影院| 波多野结衣一区二区三区高清| 少妇aaa级久久久无码精品片| 久久国产免费观看精品3| 在线播放亚洲第一字幕| 国产精品天天在线午夜更新| 饥渴的少妇2中文字幕| 人妻在线日韩免费视频| 国产农村妇女aaaaa视频| 粗一硬一长一进一爽一a级| 又粗又大又硬毛片免费看| 又大又硬又黄的免费视频| 成人丝袜激情一区二区| 国产精品午夜福利视频234区| 成人午夜又粗又硬又长|
