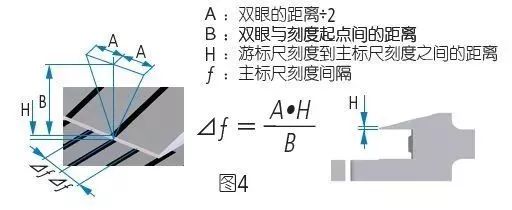

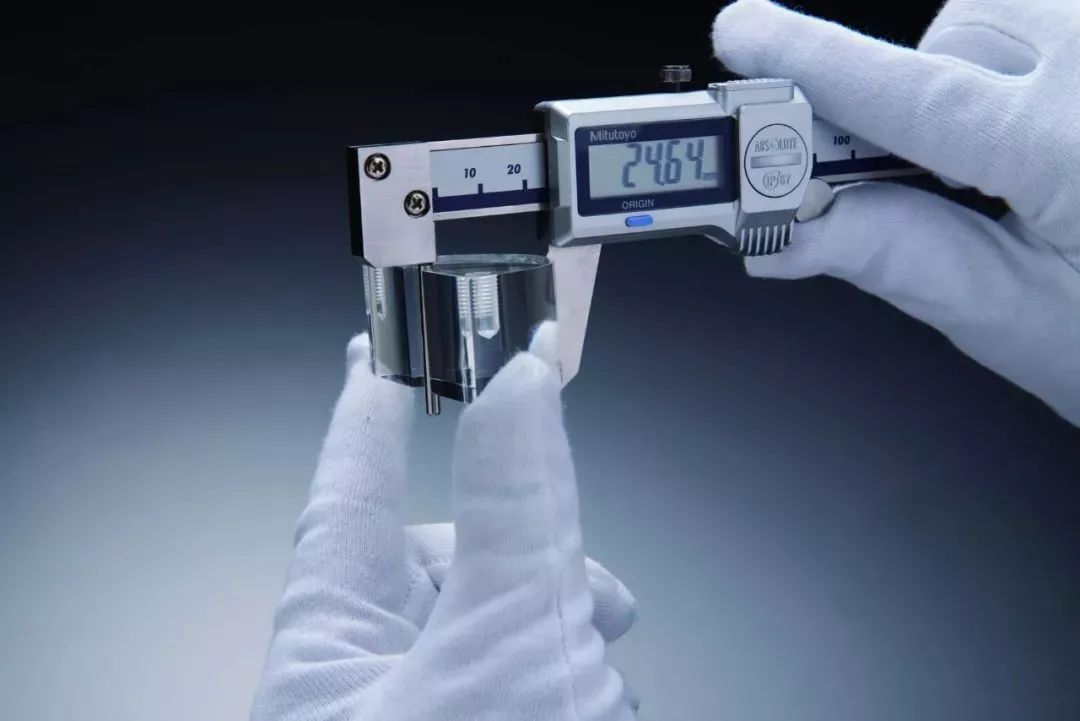

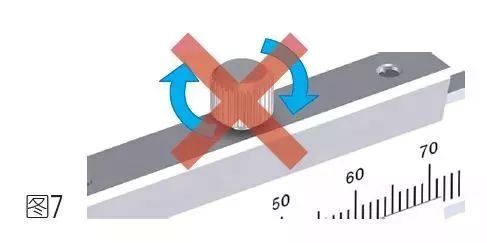

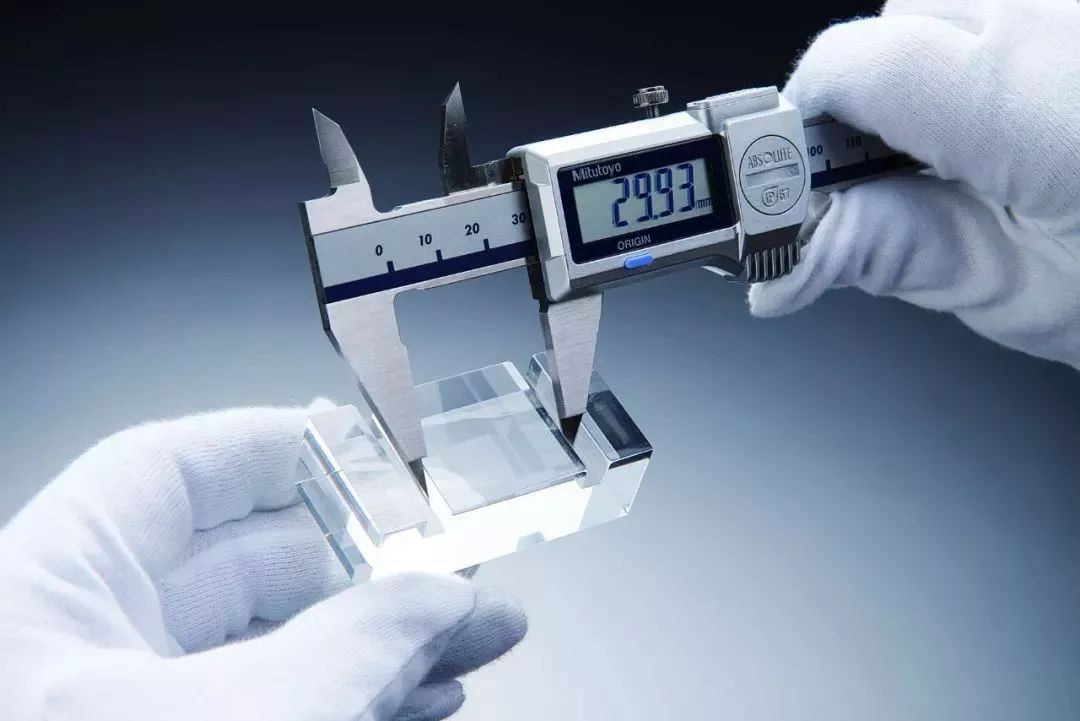

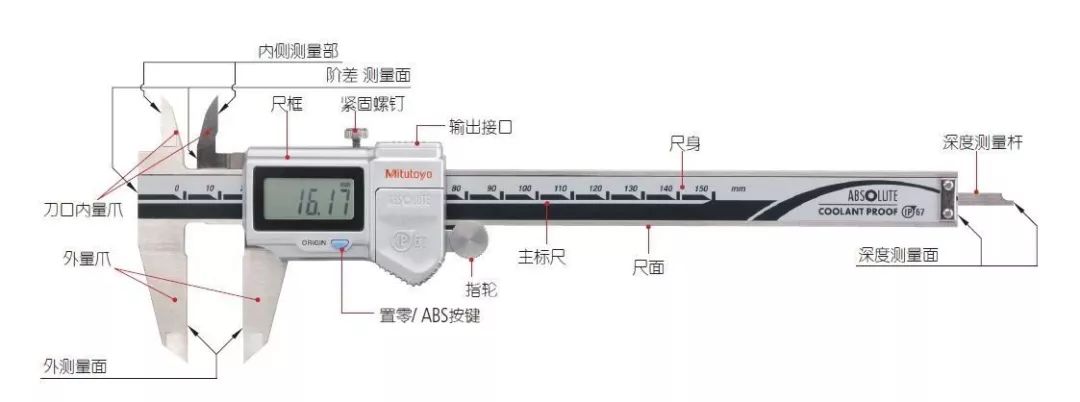

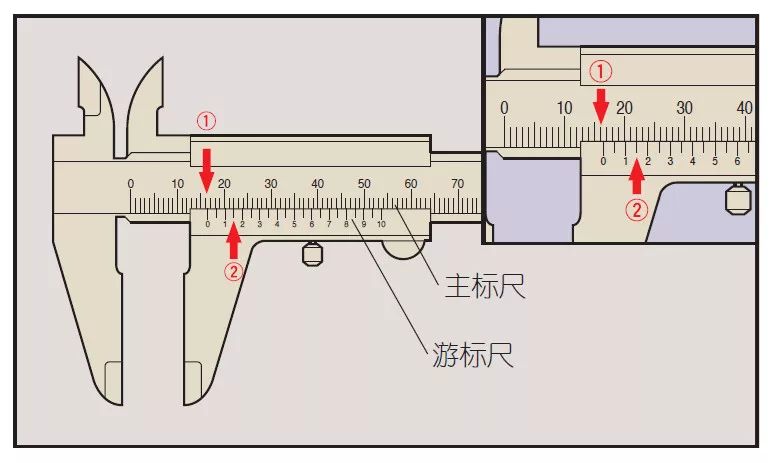

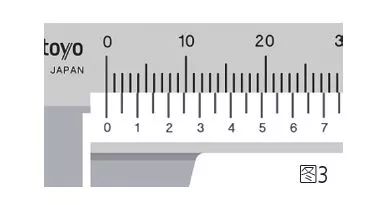

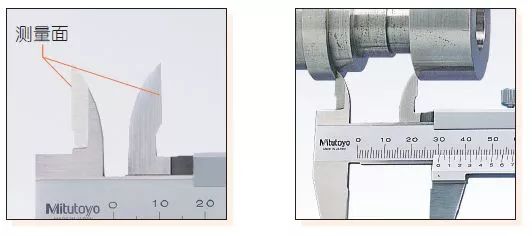

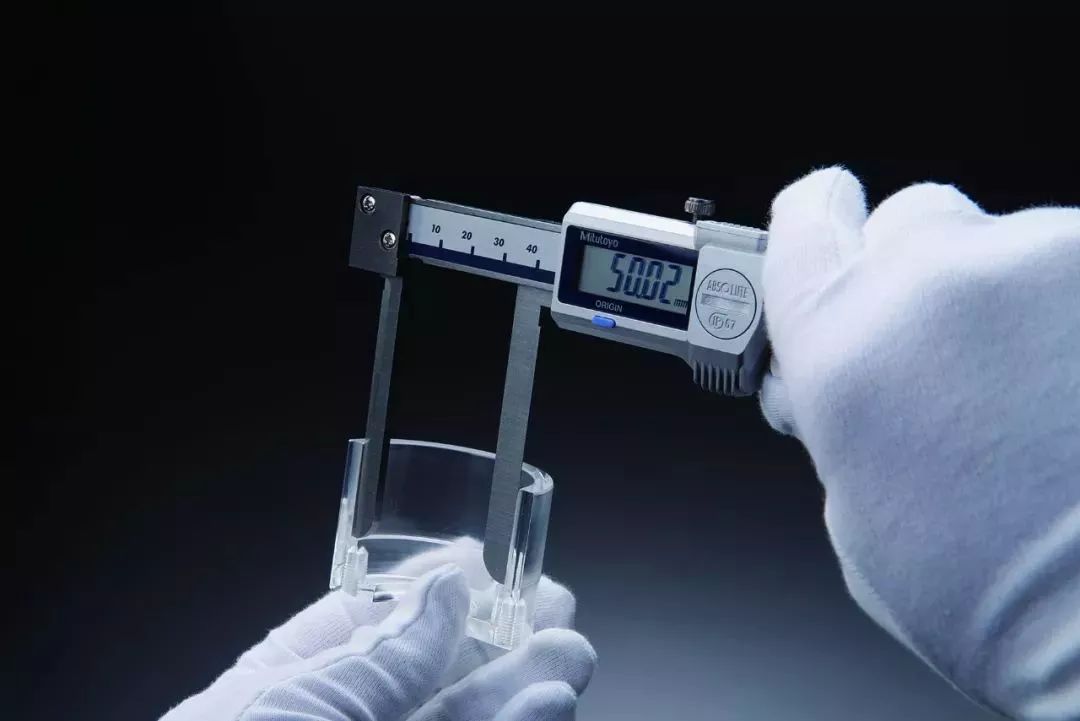

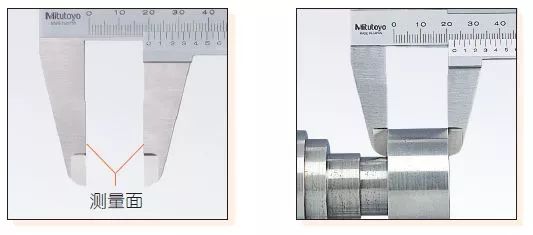

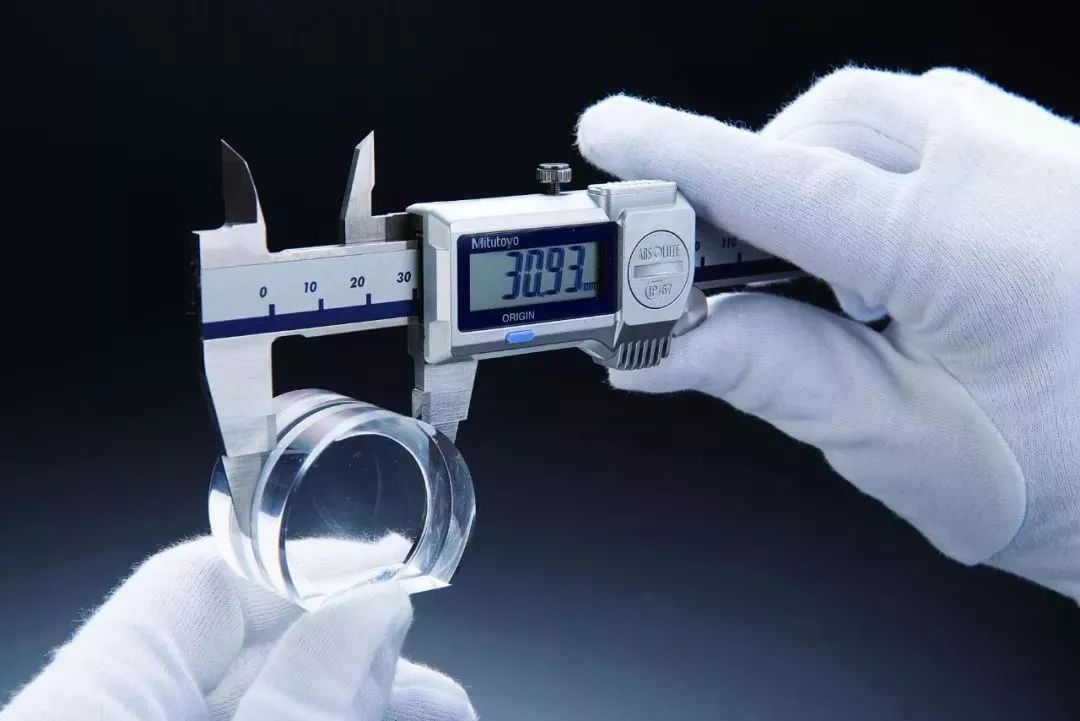

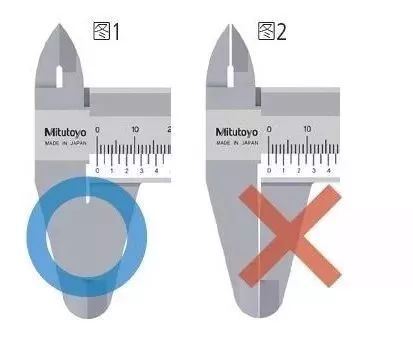

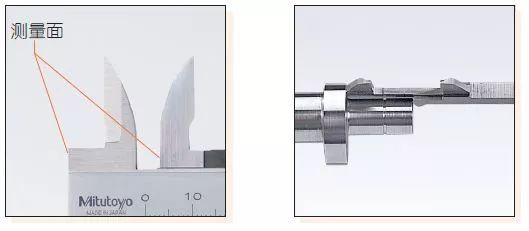

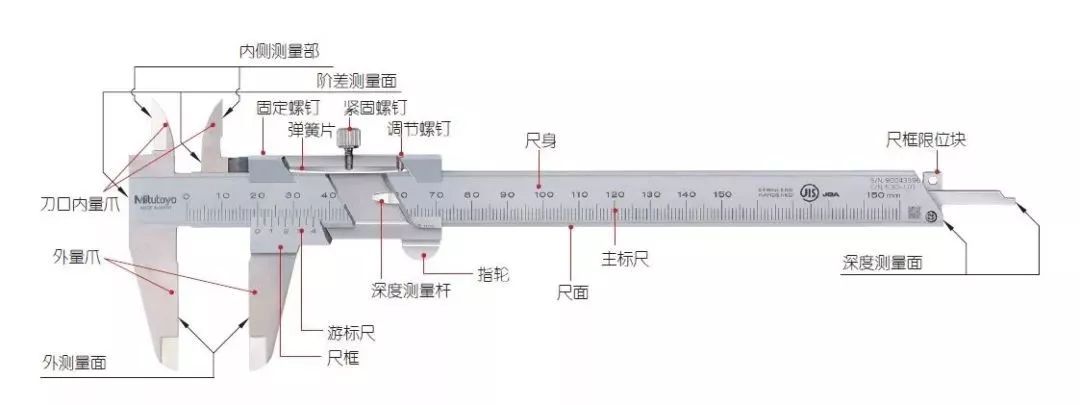

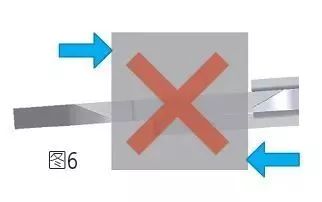

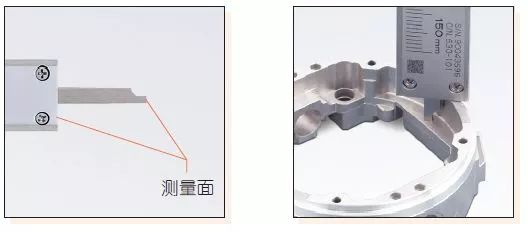

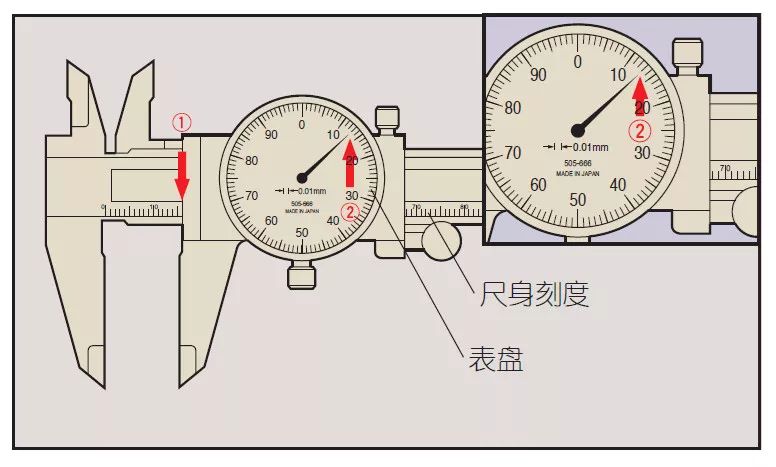

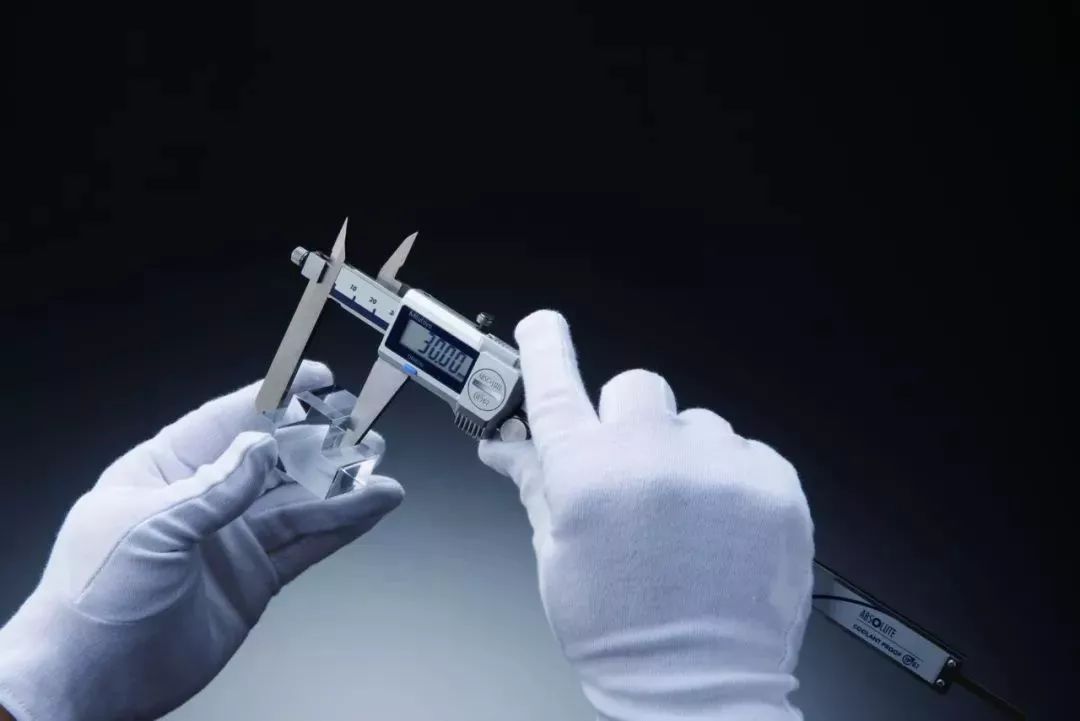

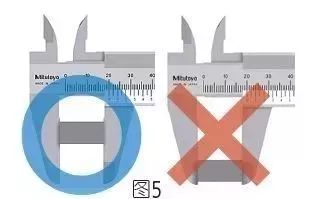

各類卡尺的詳細使用方法來啦,收藏起來慢慢看! M型標準卡尺 ABS數顯卡尺 卡尺的刻度讀法 游標卡尺 分度值 0.05mm ①主標尺讀數 16 mm ②游標尺讀數 0.15 mm ———————————————— 讀數值 16.15 mm 注意:②0.15mm是讀取的主尺刻度與游標刻度重合的位置。 帶表卡尺 分度值 0.01mm ①主標尺讀數 16 mm ②表盤讀數 0.13 mm ———————————————— 讀數值 16.13 mm 卡尺的測量應用 通用卡尺 專用卡尺 窄槽直徑測量 管壁厚度測量 卡尺使用注意事項 M型標準卡尺例 使用前的注意事項 1. 使用少量千分尺潤滑油擦拭基準端面及滑動部位。 2. 全行程移動尺框,確認是否被卡住等。 3. 清潔測量面后,使其貼合,確認下面的內容: ■外側測量面:對準光源時,看不到光是正常的。(圖1) 有污漬、碎屑或毛刺等不能完全貼合時,有時能看到光。(圖2) ■內側測量面:對準光源時,僅能看到一點光的狀態是正常的。(圖1) 使用中的注意事項 1. 讀取刻度時,請將視線對準正面,注意視差。(圖4) 2. 測量時,請使用一定的力量,盡量在量爪根部測量。(圖5) 3. 請不要在測量面傾斜的狀態下測量。(圖6) 使用后的注意事項 1. 使用后,確認各部位有無損傷并將整體清潔干凈。 在附著有水溶性切削油等場所使用時,清潔后,請務必進行防銹處理。 2. 將外側量爪打開0.2～2mm左右,無需擰緊緊固螺釘保管。(圖7) 3. 不能在高溫高濕、多塵埃及多油污的場所存放。 *如使用數顯型卡尺,若長期不使用時請取下電池。
| |
|
