20CrNiMo鋼屬于低碳合金鋼，常用于制造中小型汽車、拖拉機的發動機和傳動系統中的齒輪。擺線液壓馬達聯動軸，在馬達壽命試驗時發生斷裂。該型聯動軸在進行壽命試驗時，承受扭矩為600N·m，轉速180r/min，壽命要求＞60h，此次壽命試驗共測試3次，均在6~8h出現了斷裂，為此與以往的齒面疲勞磨損導致的失效形成進行了對比?，F(xiàn)對其中1根斷裂的聯動軸進行原因分析。該零件由20CrNiMo鋼棒料加工制造，其生產工藝流程為：下料→車削→滾齒→熱處理→拋丸→清洗→成檢。
一、檢驗過程與結果

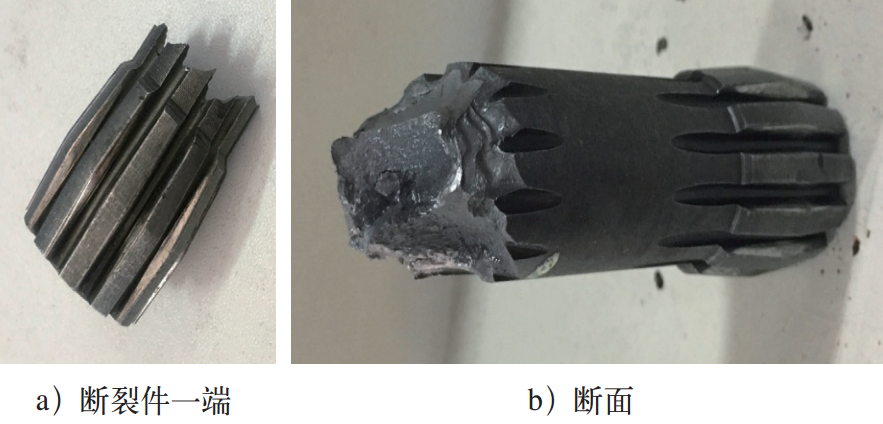

聯動軸斷裂宏觀形貌如圖1所示，聯動軸在反復扭轉應力作用下，軸心部有少量的塑性變形，扭轉斷口與軸向呈45°角，斷口部分呈鋸齒狀，結合失效時間，初步判定為扭轉疲勞斷裂。
圖1 聯動軸斷裂宏觀形貌
對該聯動軸化學成分進行分析，結果見表1?；瘜W(xué)成分符合要求。
表1 化學成分（質量分?jǐn)?shù)）檢測結果 （%）
項目 | C | Si | Mn | P | S | Cr | Ni | Mo | Cu |
零件 | 0.19 | 0.20 | 0.85 | 0.015 | 0.018 | 0.54 | 0.46 | 0.22 | 0.04 |
標準 | 0.17~0.23 | 0.17~0.37 | 0.60~0.95 | ≤0.030 | ≤0.030 | 0.40~0.70 | 0.35~0.75 | 0.20~0.30 | ≤0.30 |
該零件技術要求：表面硬度57~62HRC，心部硬度30~45HRC，有效硬化層深度為0.6~0.9mm。該聯動軸表面硬度59~60HRC，心部硬度35~37HRC，有效硬化層深度為0.79mm，符合技術要求。該零件熱處理金相組織要求：表層回火馬氏體≤5級，殘留奧氏體≤5級，碳化物≤3級。如圖2所示，該聯動軸表層回火馬氏體為5級，殘留奧氏體為5級，碳化物為1級，符合技術要求。對斷口處進行非金屬夾雜物的檢測（見圖3）測試結果：A1.0，B3.0，C0.5，D3.0，DS0.5，發現斷口附近有大量B類、D類非金屬夾雜物。
圖2 金相組織
圖3 非金屬夾雜物的檢測
二、分析與討論
綜上檢驗結果分析，該20CrNiMo鋼聯動軸的化學成分、硬度、熱處理金相組織均符合技術要求，非金屬夾雜物級別過高。其中，回火馬氏體及殘留奧氏體級別偏上限。研究表明，一定含量的殘留奧氏體反而能松弛鋼中的應力、沖擊吸收能量，緩沖相變馬氏體的沖擊力，減少顯微裂紋，增強抗疲勞性能。另外，鋼中非金屬夾雜物對疲勞性能的影響一方面取決于夾雜物的類型、數量、尺寸、形狀和分布；另一方面受鋼基體組織和性質制約，與基體結合力弱的尺寸大的脆性?shī)A雜物和球狀不變形夾雜物的危害最大。該聯動軸斷口表層附近，發現大量的B類、D類非金屬夾雜物，本質上是脆性?shī)A雜物。由于脆性?shī)A雜物不能傳遞鋼基體中的應力，從而誘發疲勞裂紋，且脆性?shī)A雜物在應力作用下會因碎裂而產生開裂，更易產生疲勞裂紋。聯動軸在反復的扭轉應力作用下，在這些脆性?shī)A雜物附近產生多個疲勞源及微裂紋，裂紋沿與軸線呈45°的兩個方向發展，最終形成部分鋸齒狀斷面，導致聯動軸在測試過程中發生異常疲勞斷裂。
三、結論和建議

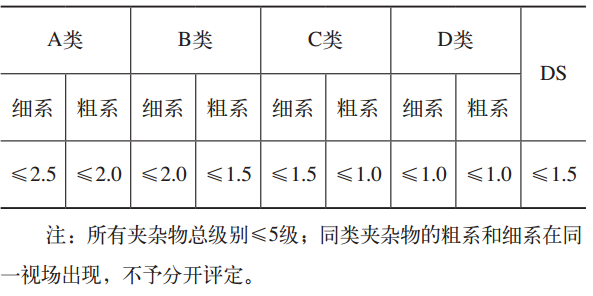

該型20CrNiMo鋼聯動軸壽命試驗發生早期斷裂的原因，是由于鋼中B類及D類脆性非金屬夾雜物級別過高導致的。因此，在以后的生產過程中，應加強對原材料非金屬夾雜物的檢測，嚴格執行驗收標準，見表2。通過上述措施，可解決聯動軸在壽命測試時發生異常斷裂的問題。
表2 非金屬夾雜物驗收標準 （級）
參考文獻：略。
作者：闞亞威
單位：鎮江液壓股份有限公司
