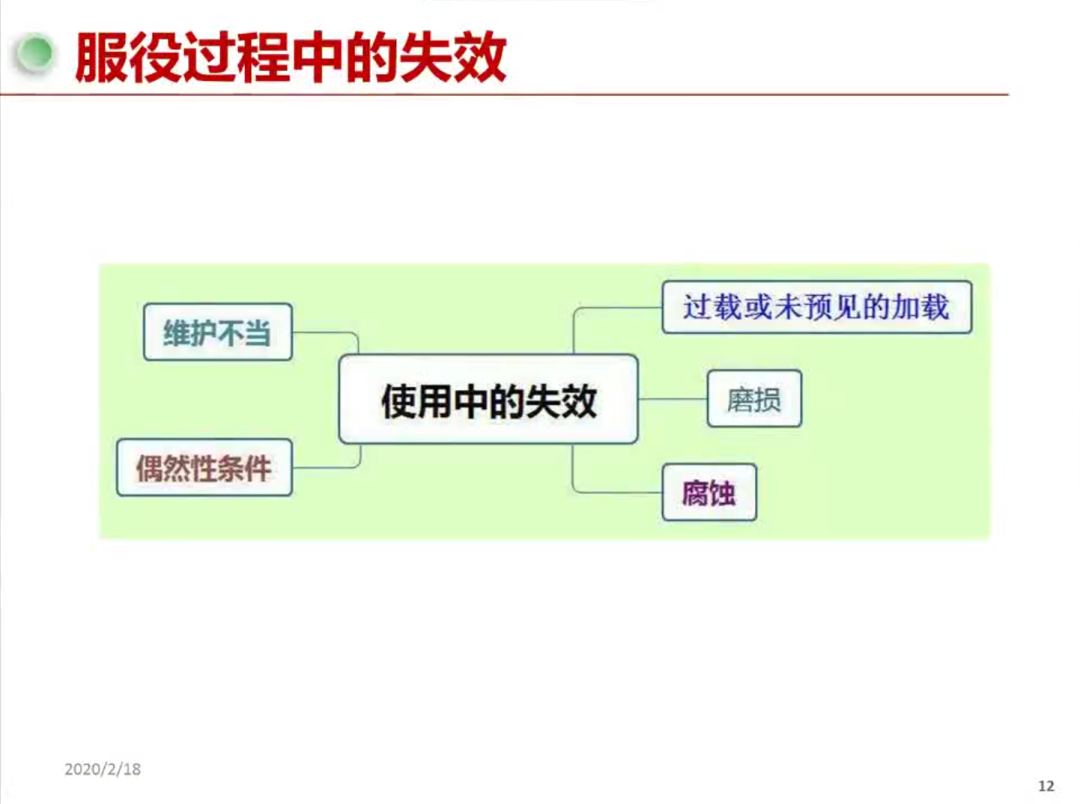

要解釋失效分析，首先我們要理解什么是失效。零部件在服役過程中失去了正常功能，不能繼續使用的現象叫做失效，通常的失效有斷裂(或裂紋)、變形、磨損、腐蝕等。它一般根據失效模式和現象，通過分析和驗證，模擬重現失效的現象，找出失效的原因，挖掘出失效的機理的活動。在提高產品質量，技術開發、改進，產品修復及仲裁失效事故等方面具有很強的實際意義。其方法分為有損分析，無損分析，物理分析，化學分析等。那么我們對這個失效零部件的失效原因進行分析的過程就叫失效分析。

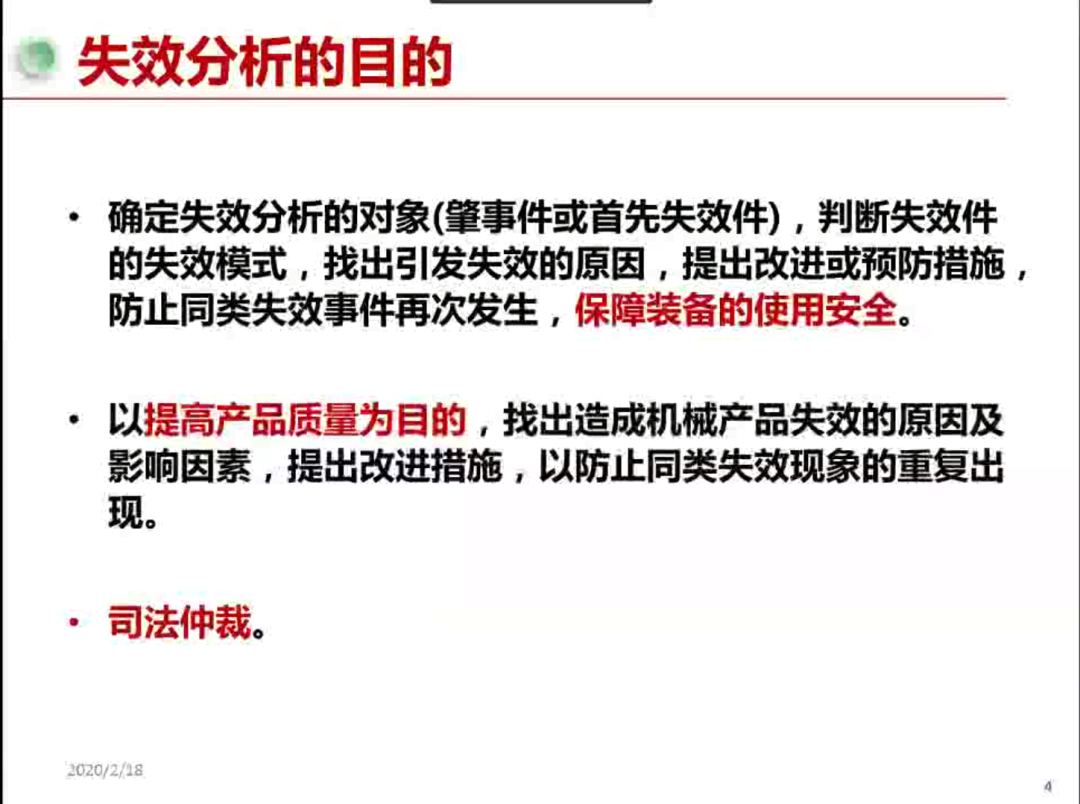

失效分析的意義:
失效分析的過程；

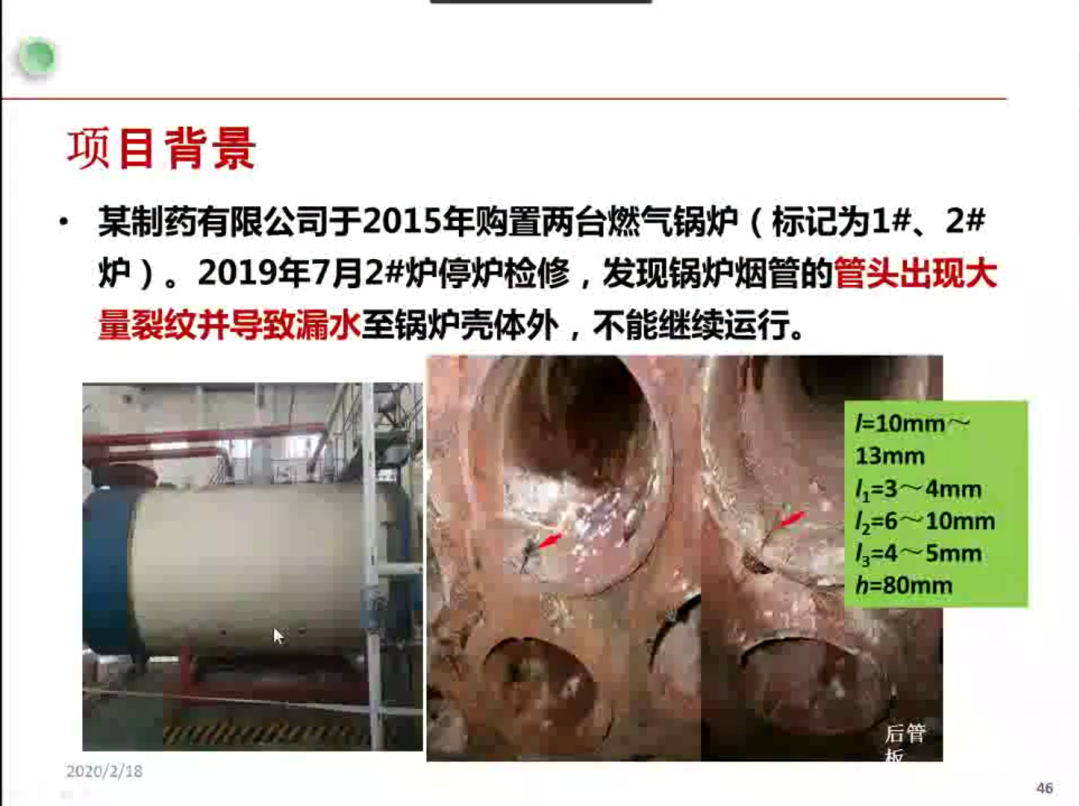

一、事故調查

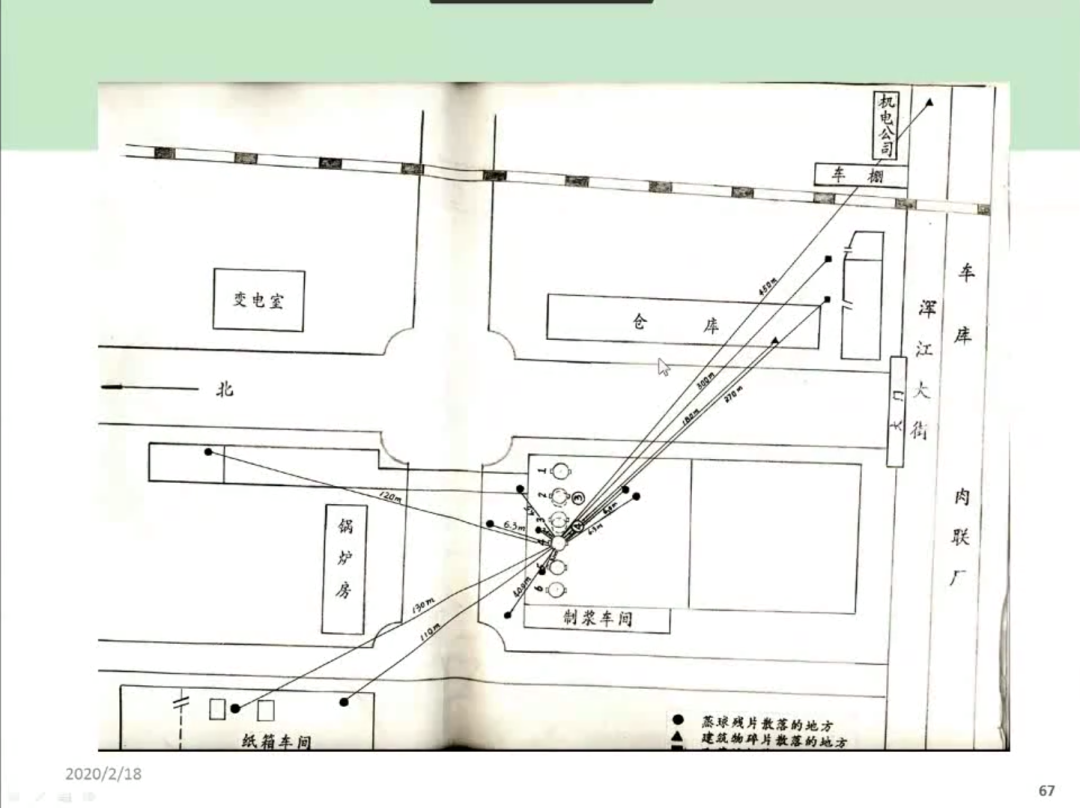

1.現場調查

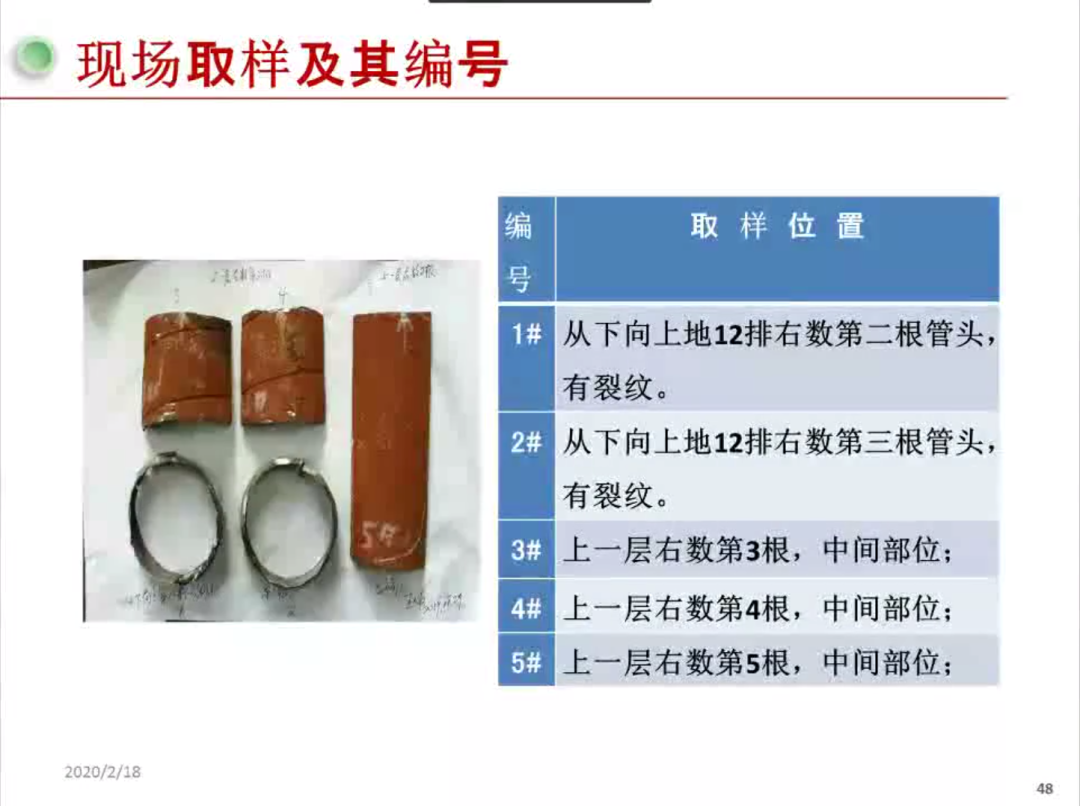

2.失效件的收集
3.走訪當事人和目擊者

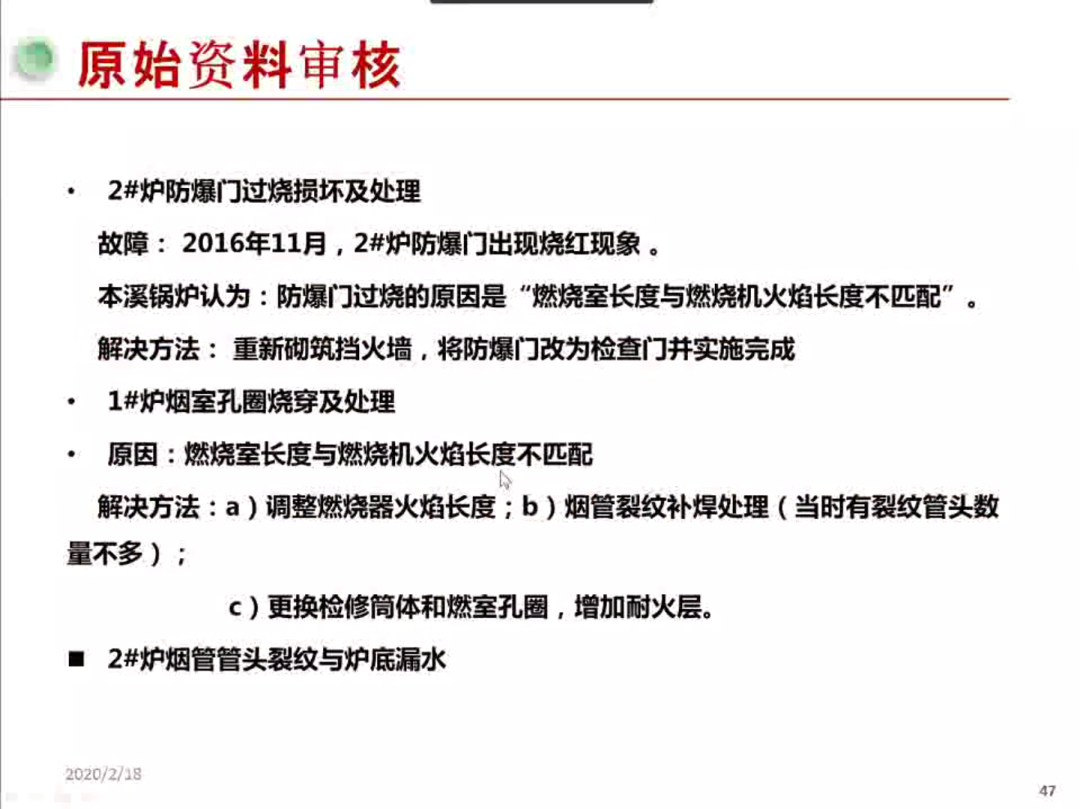

二、資料搜集
1.設計資料:機械設計資料，零件圖
2.材料資料:原材料檢測記錄
3.工藝資料:加工工藝流程卡、裝配圖
4.使用資料:維修記錄，使用記錄等
三、失效分析工作流程
1.失效機械的結構分析
失效件與相關件的相互關系，載荷形式、受力方向的初步確定

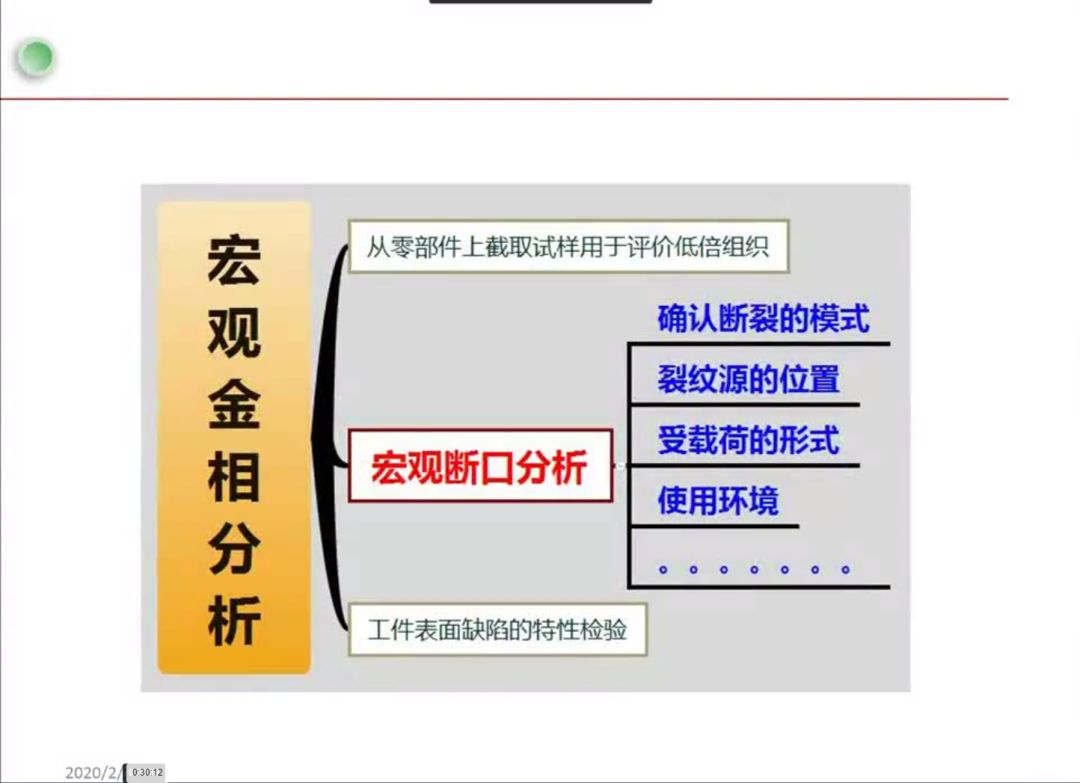

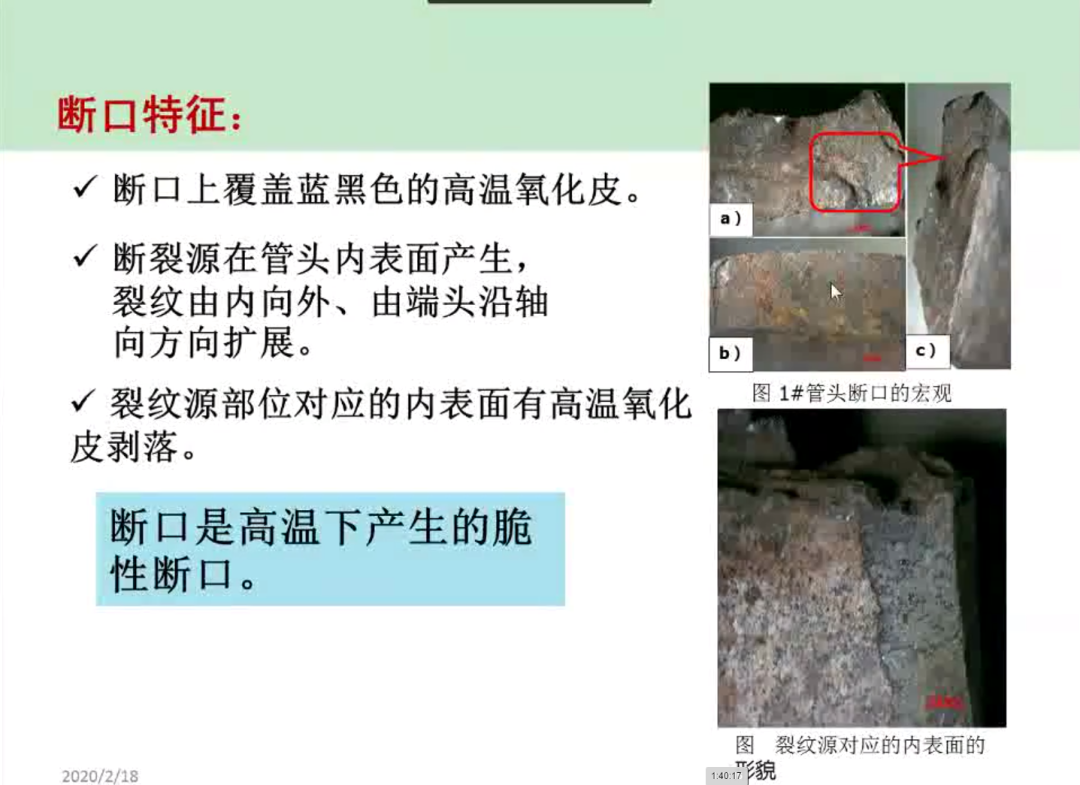

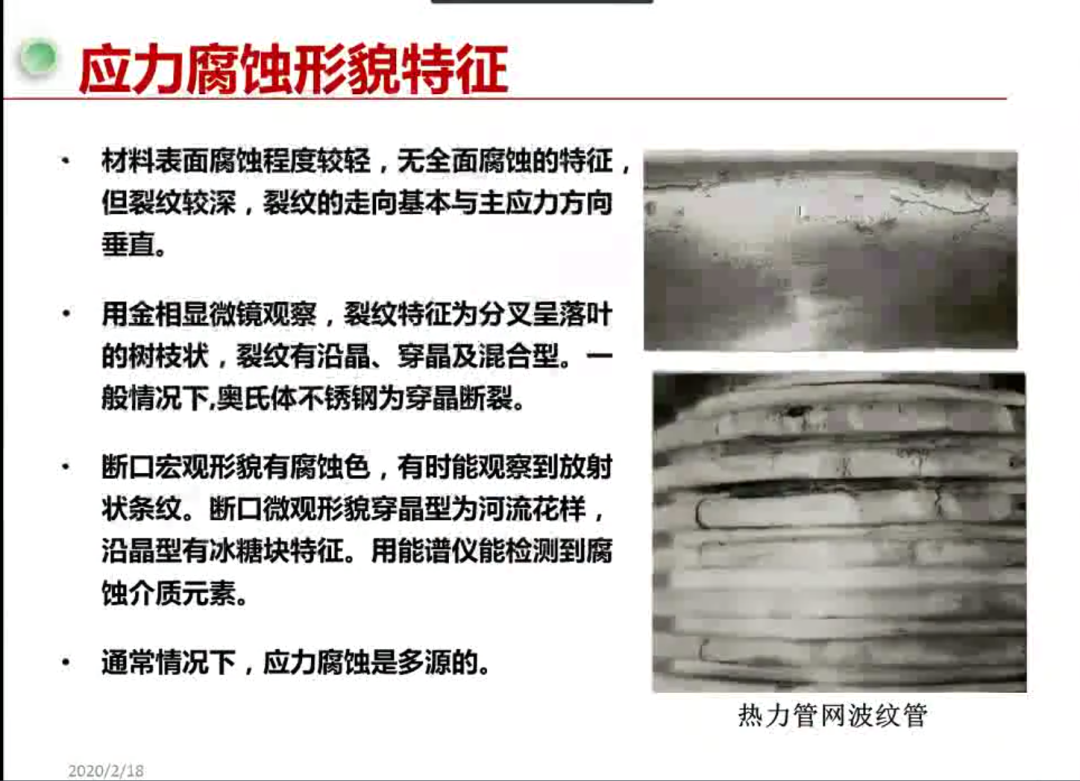

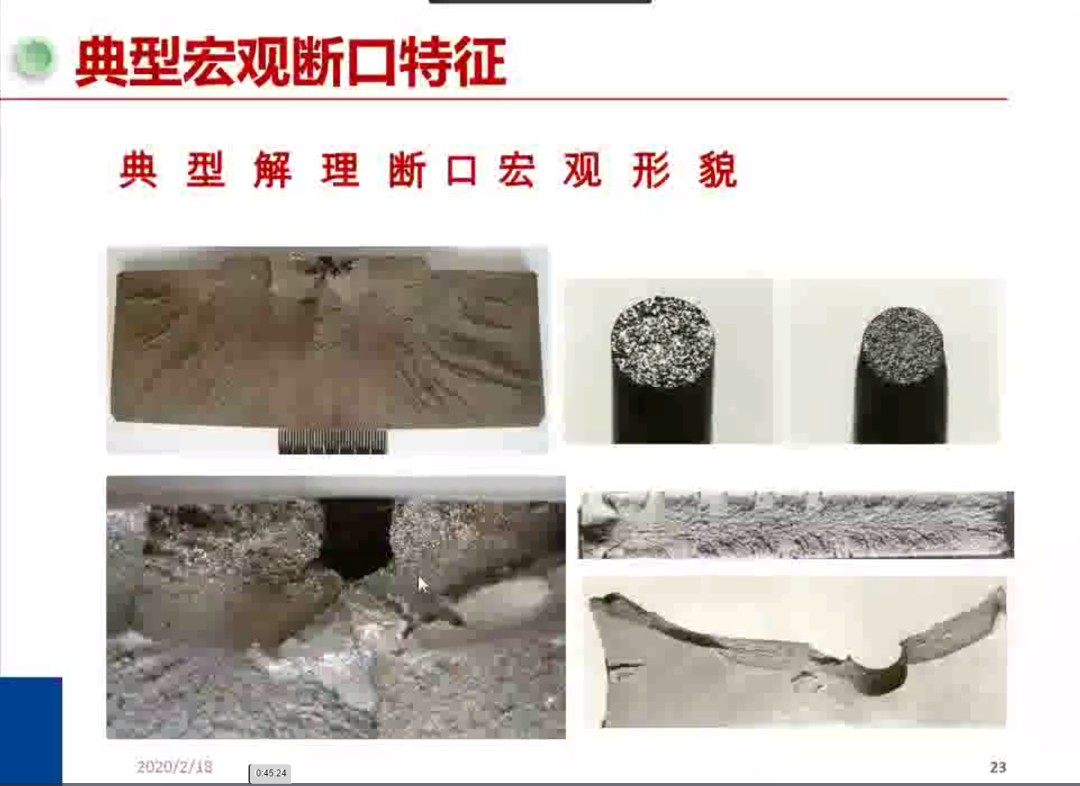

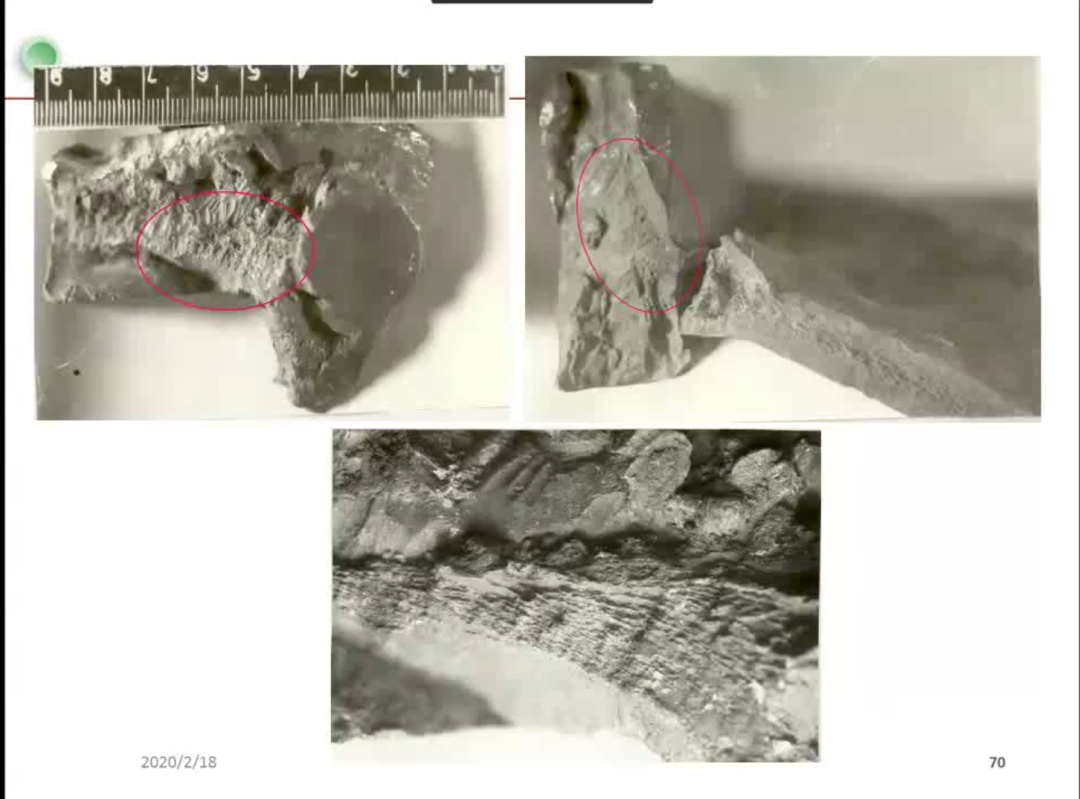

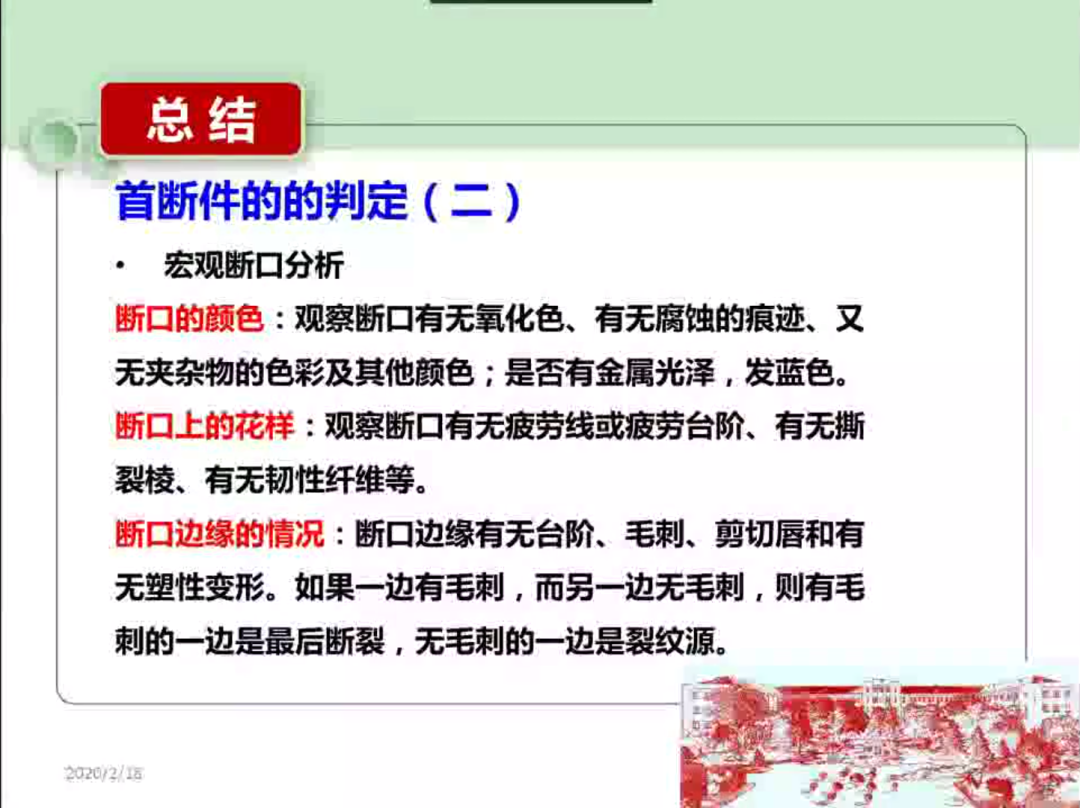

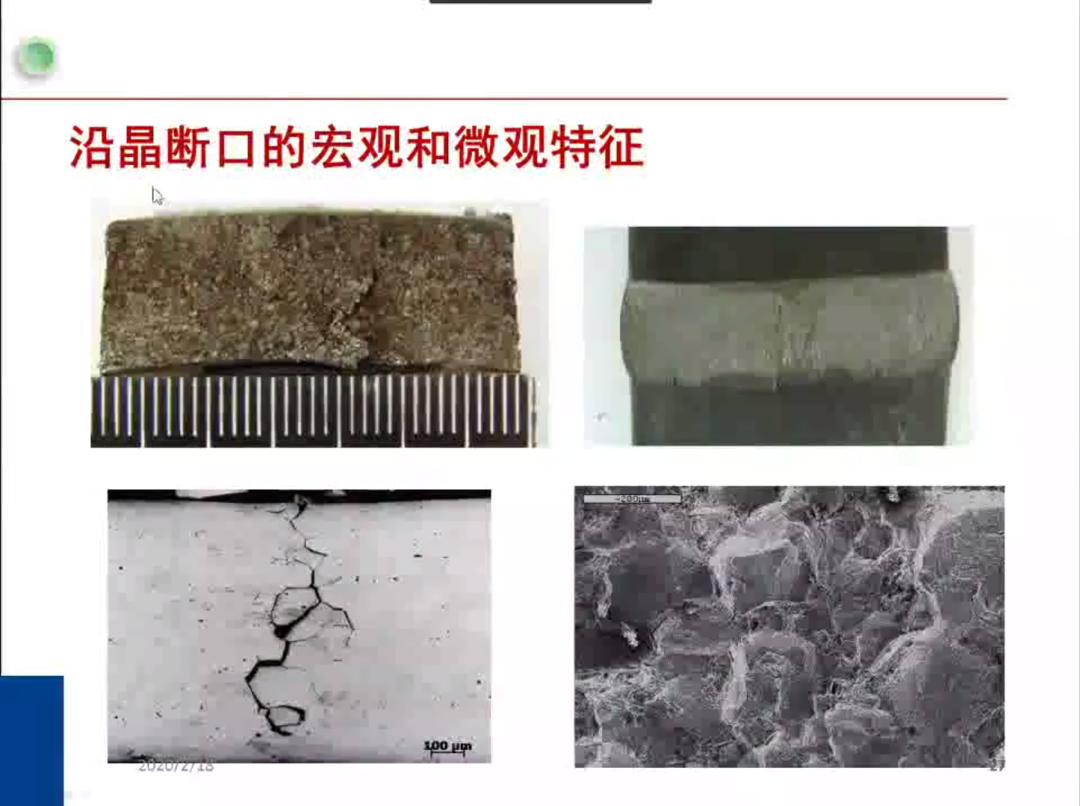

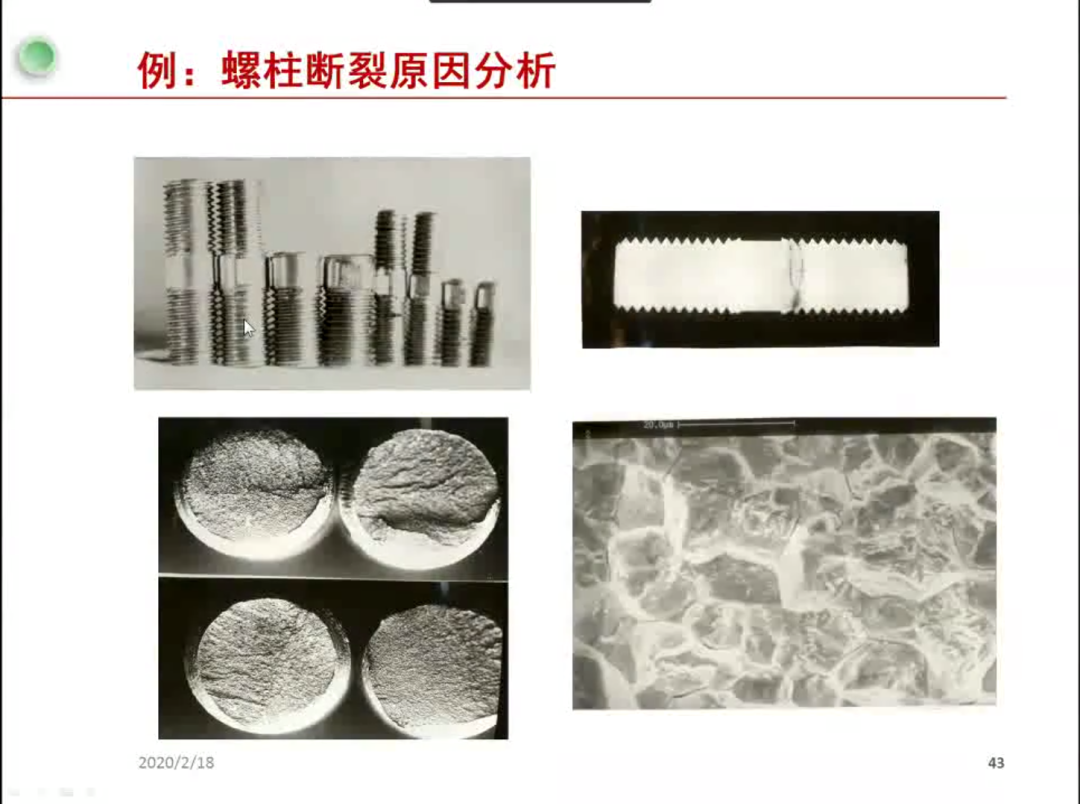

2.失效件的粗視分析

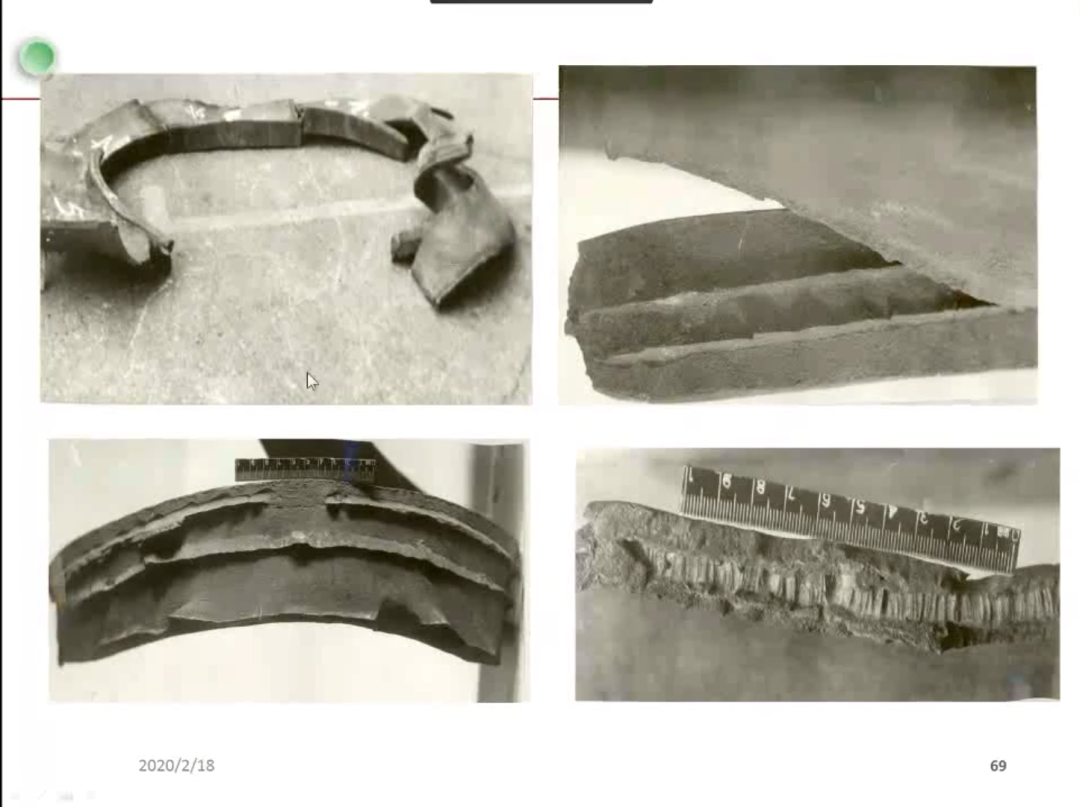

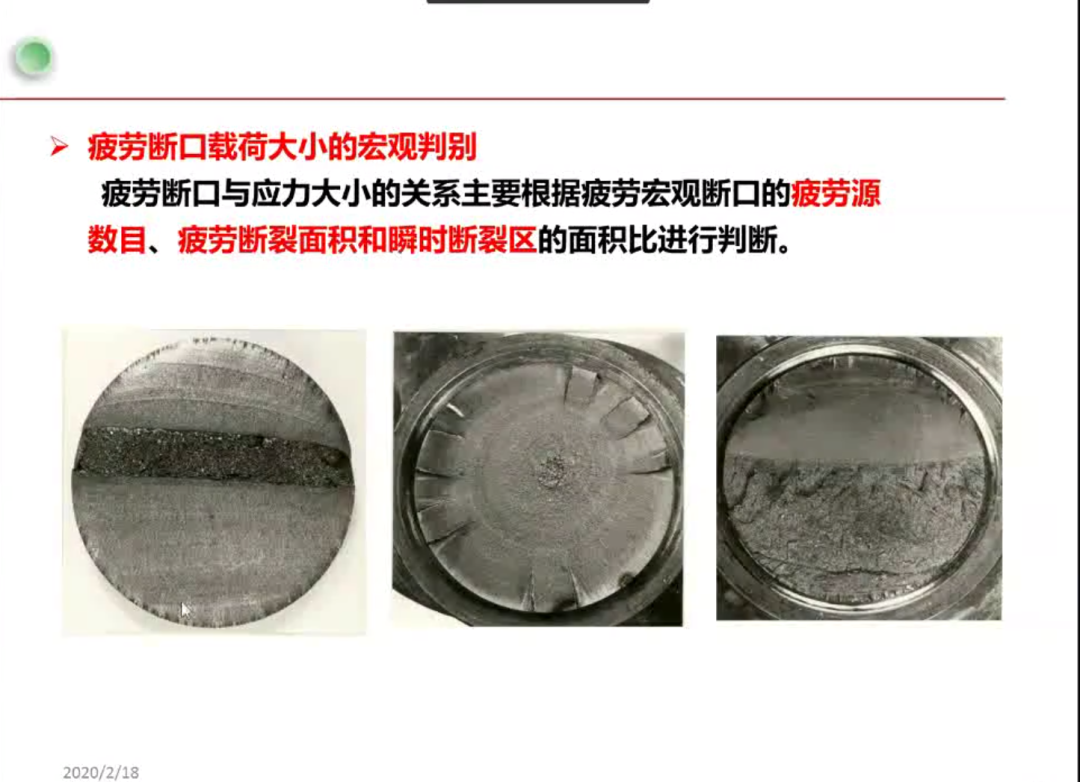

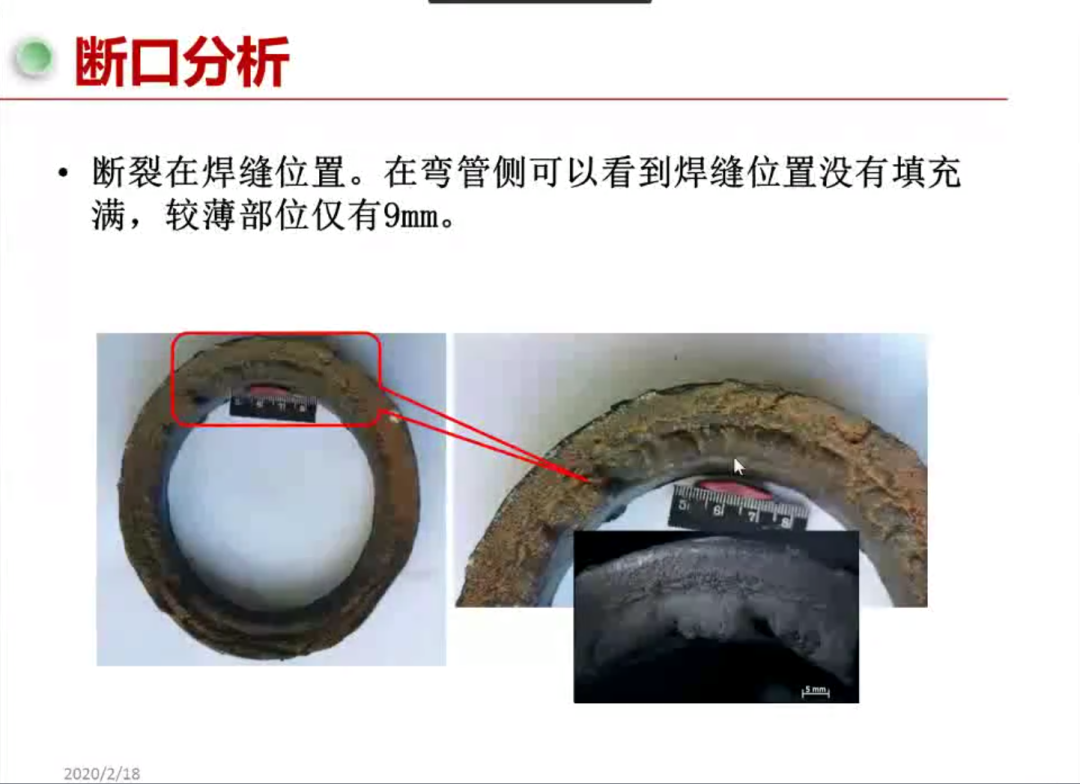

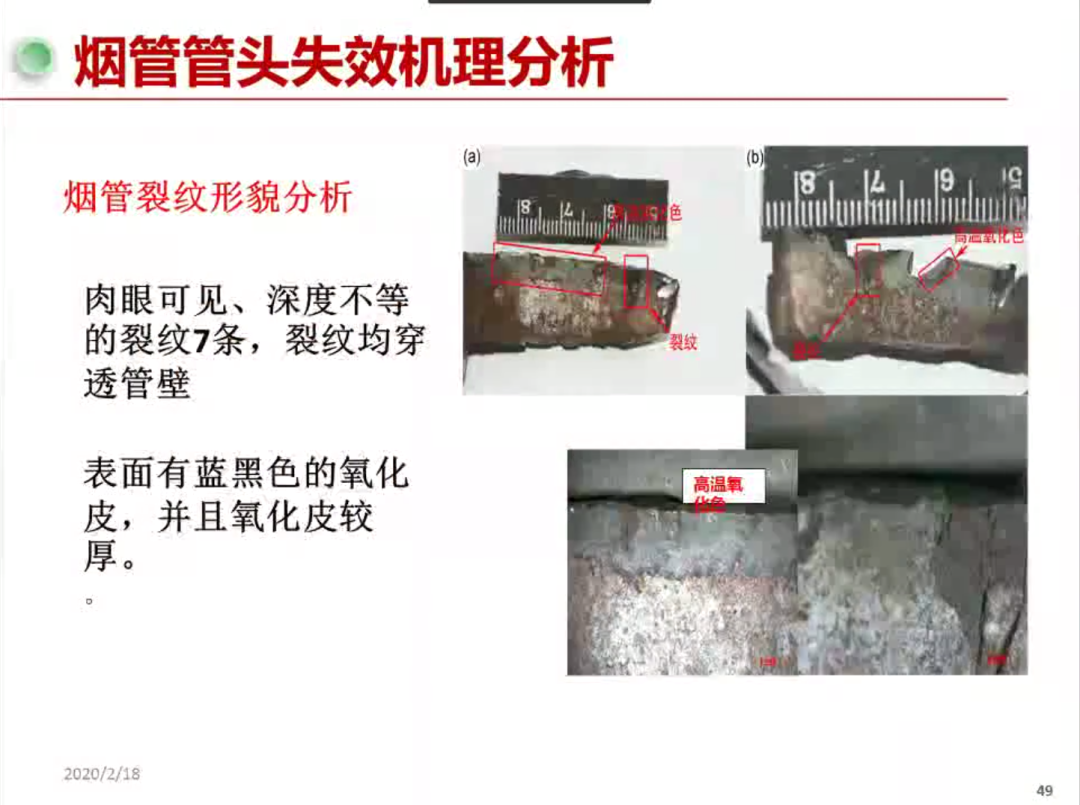

用眼睛或者放大鏡觀察失效零件，粗略判斷失效類型(性質)。

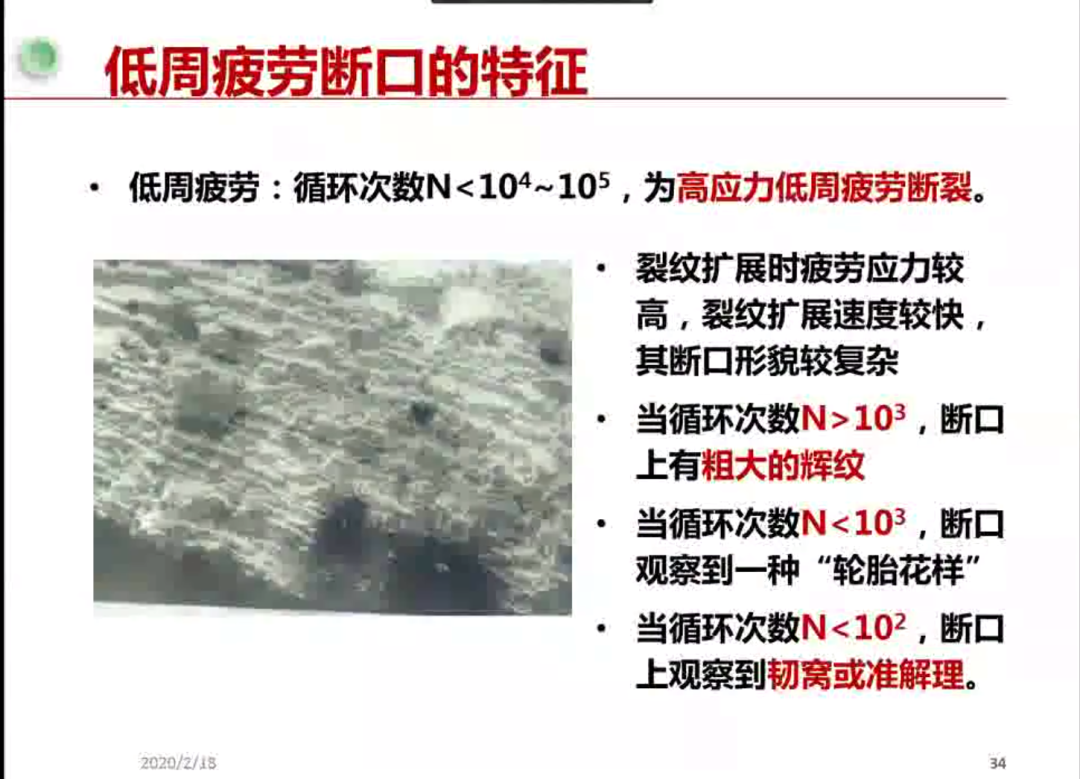

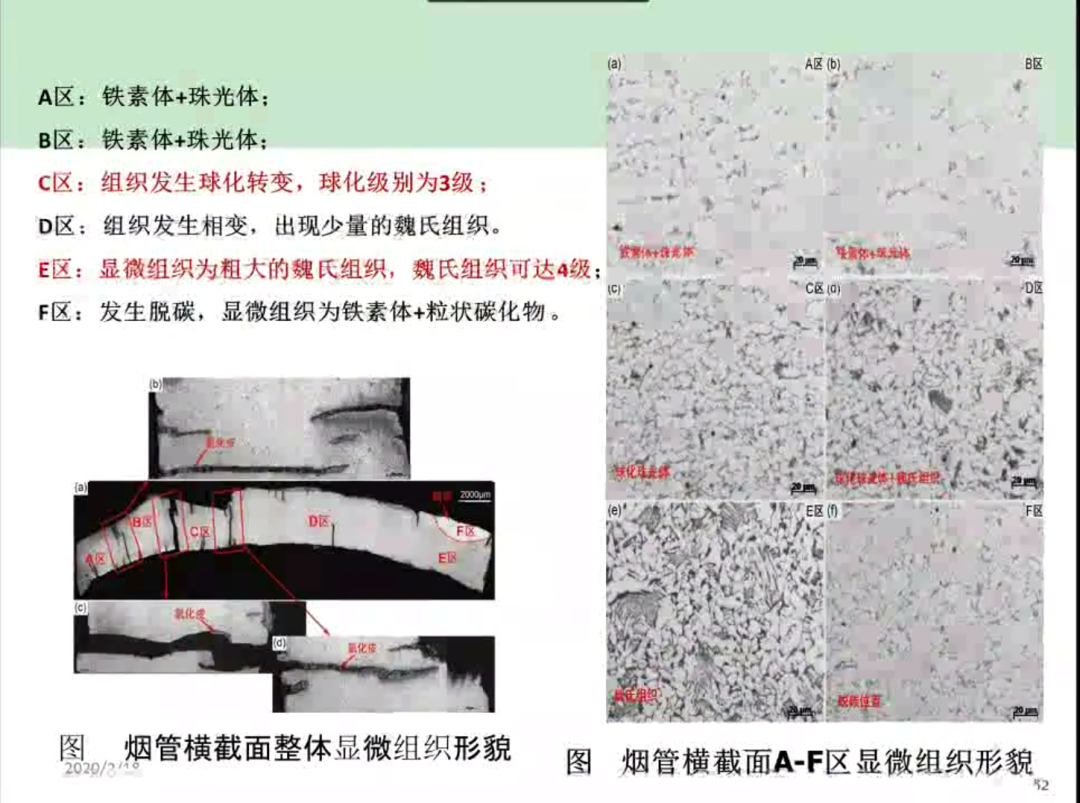

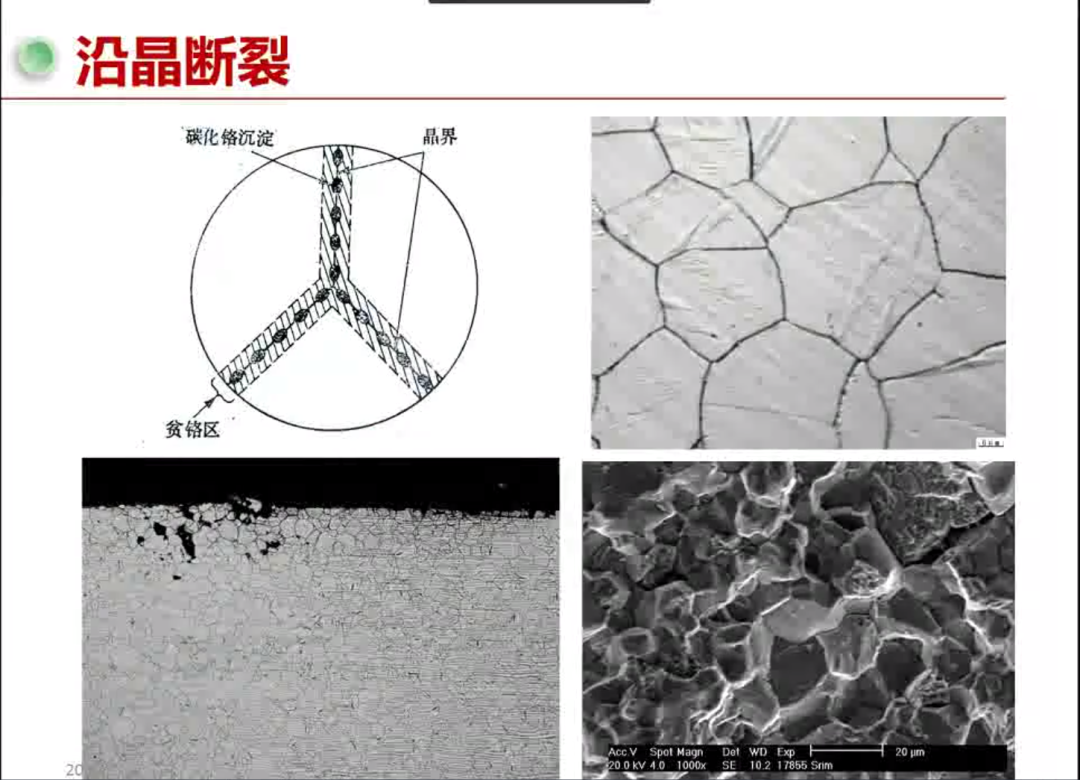

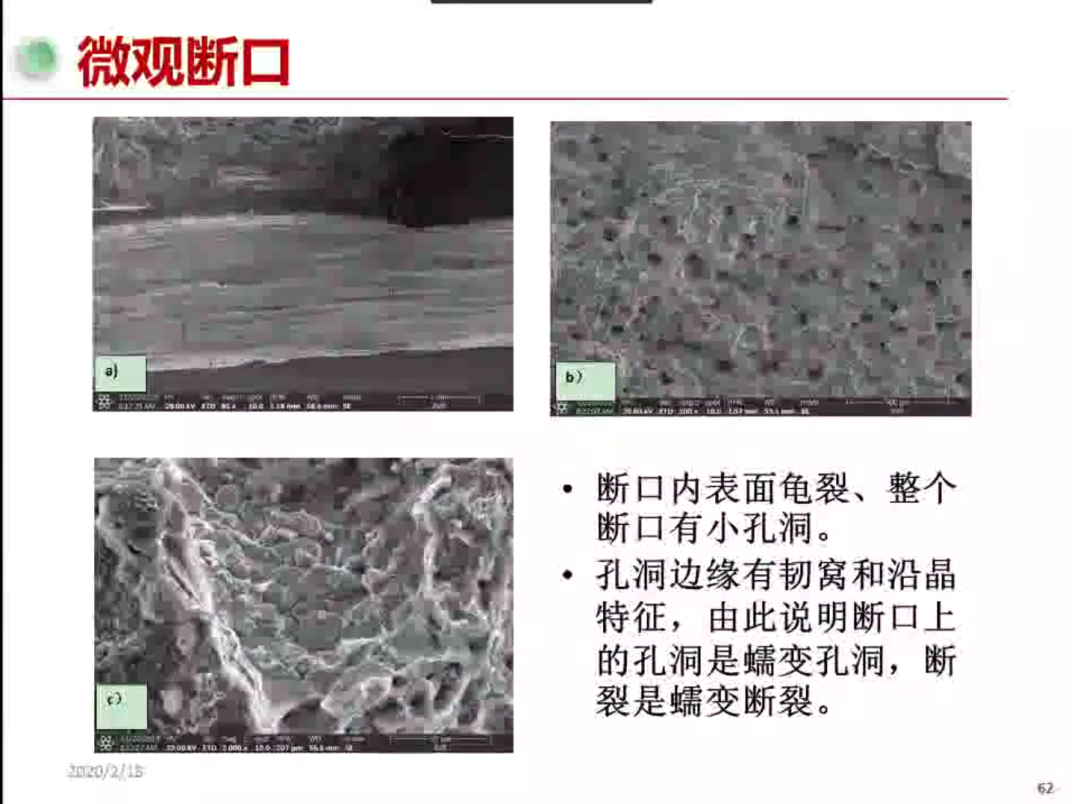

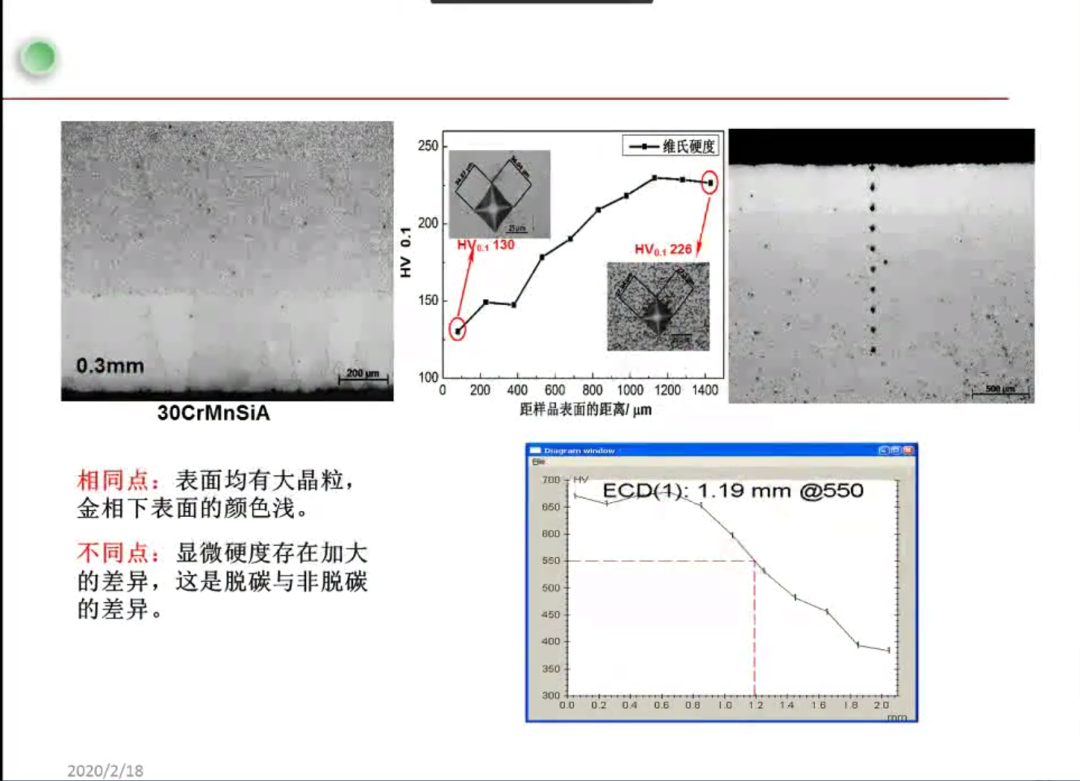

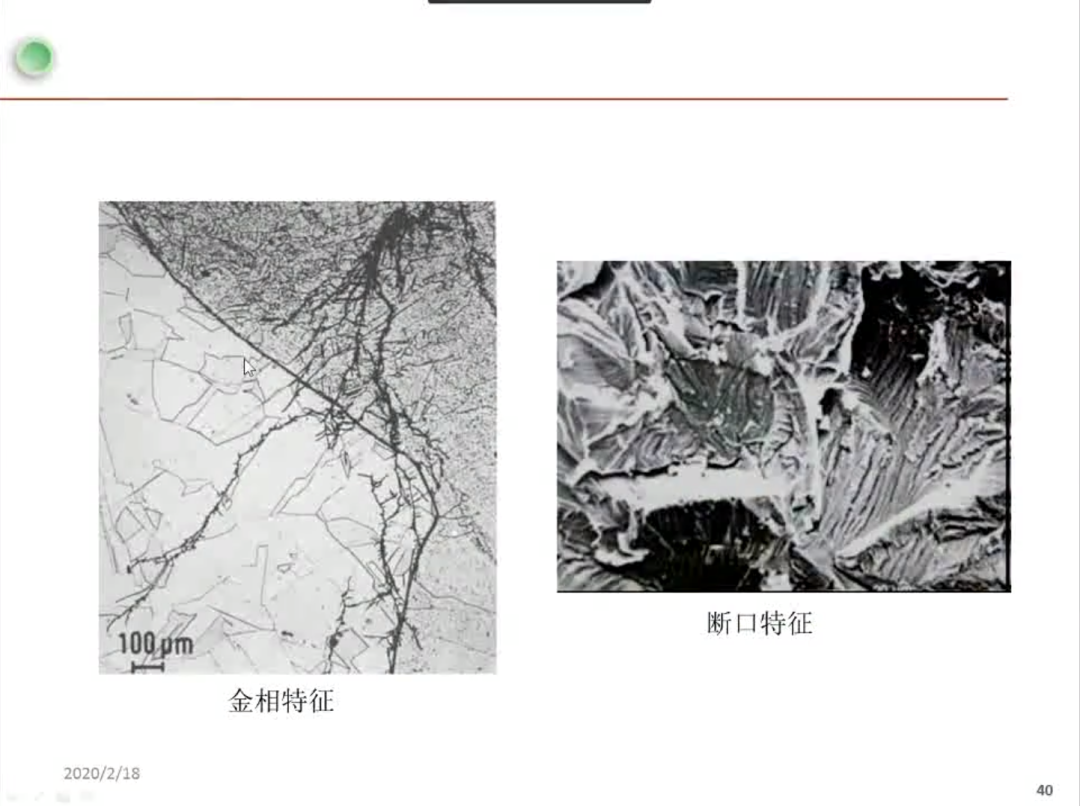

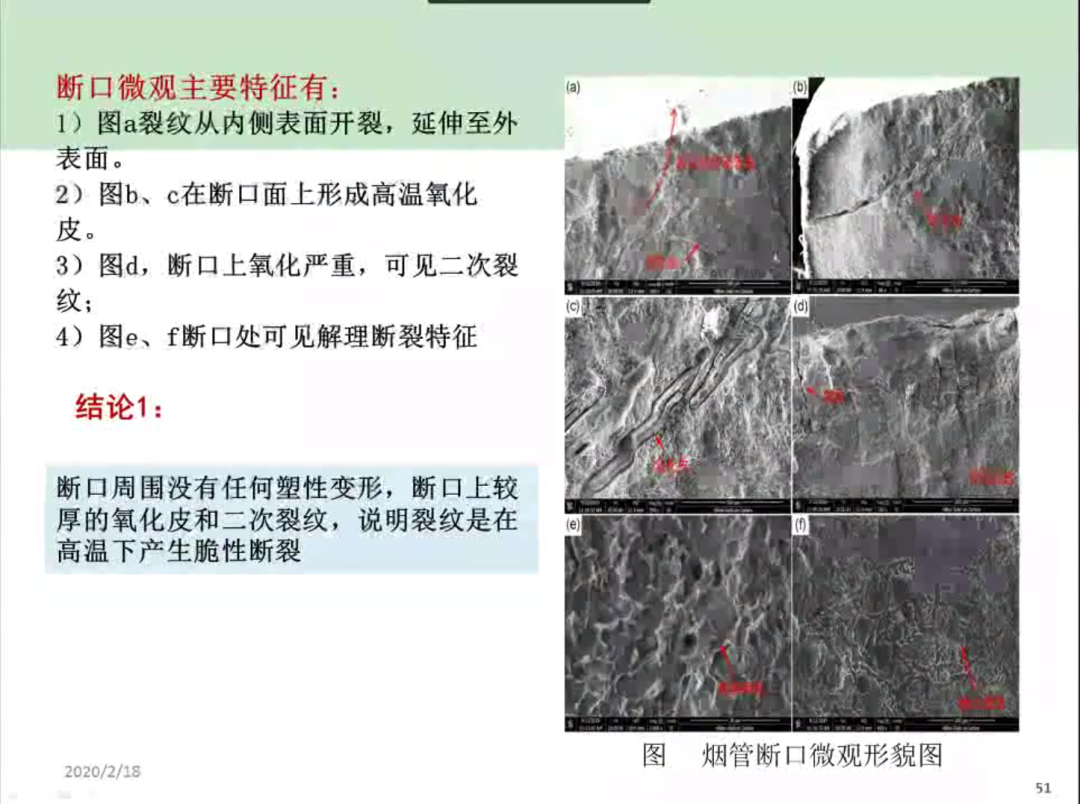

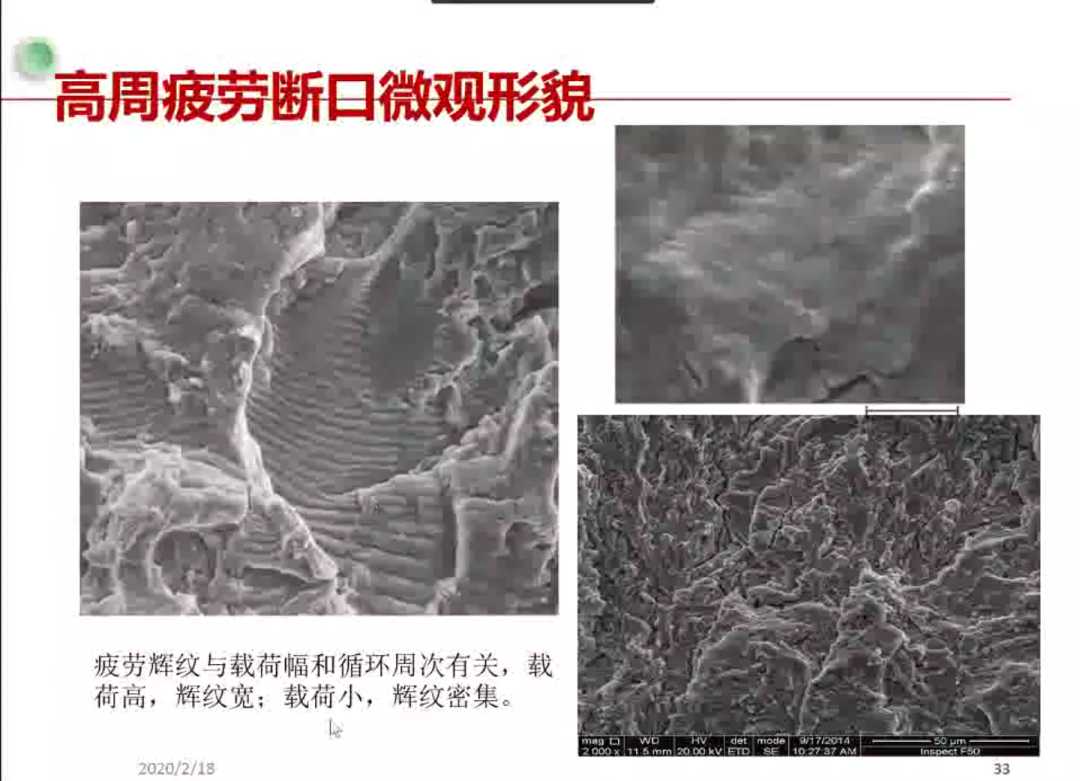

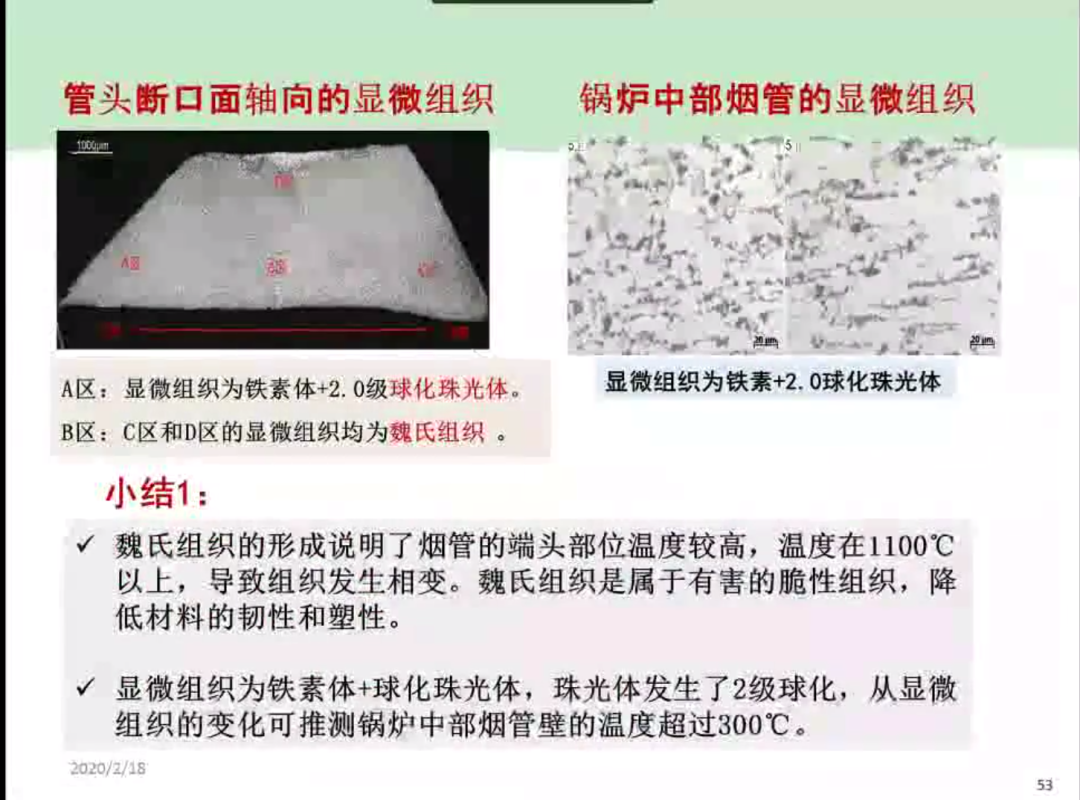

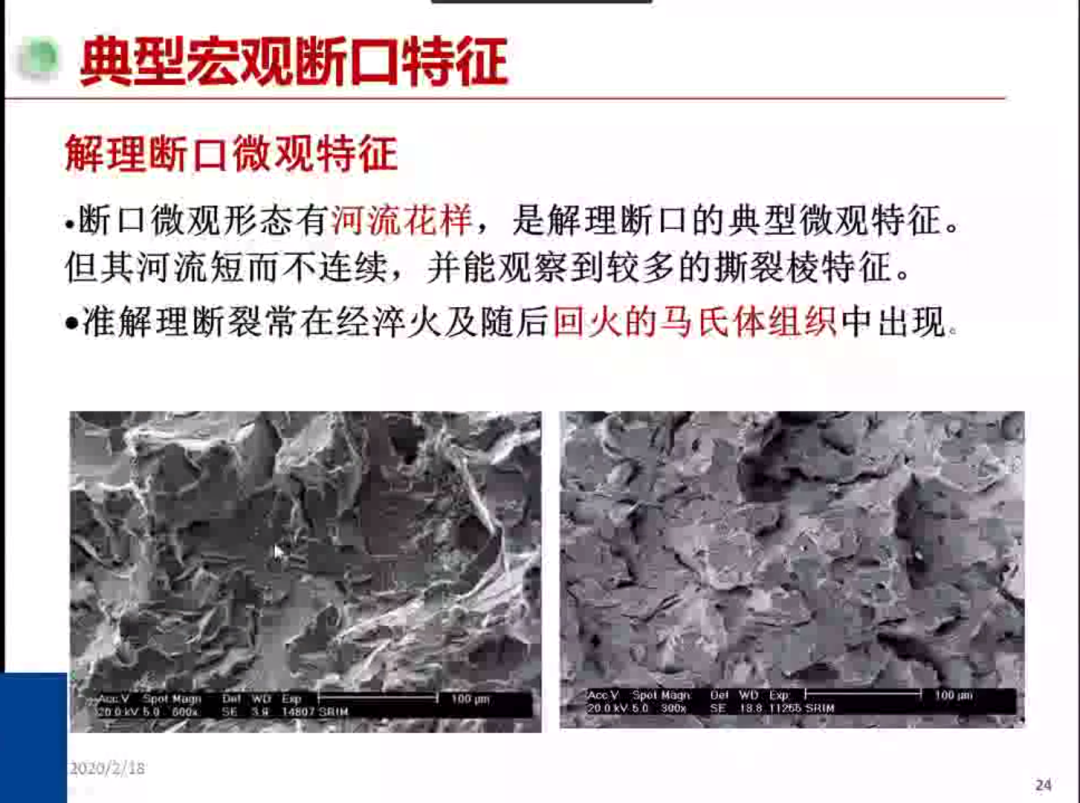

3.失效件的微觀分析

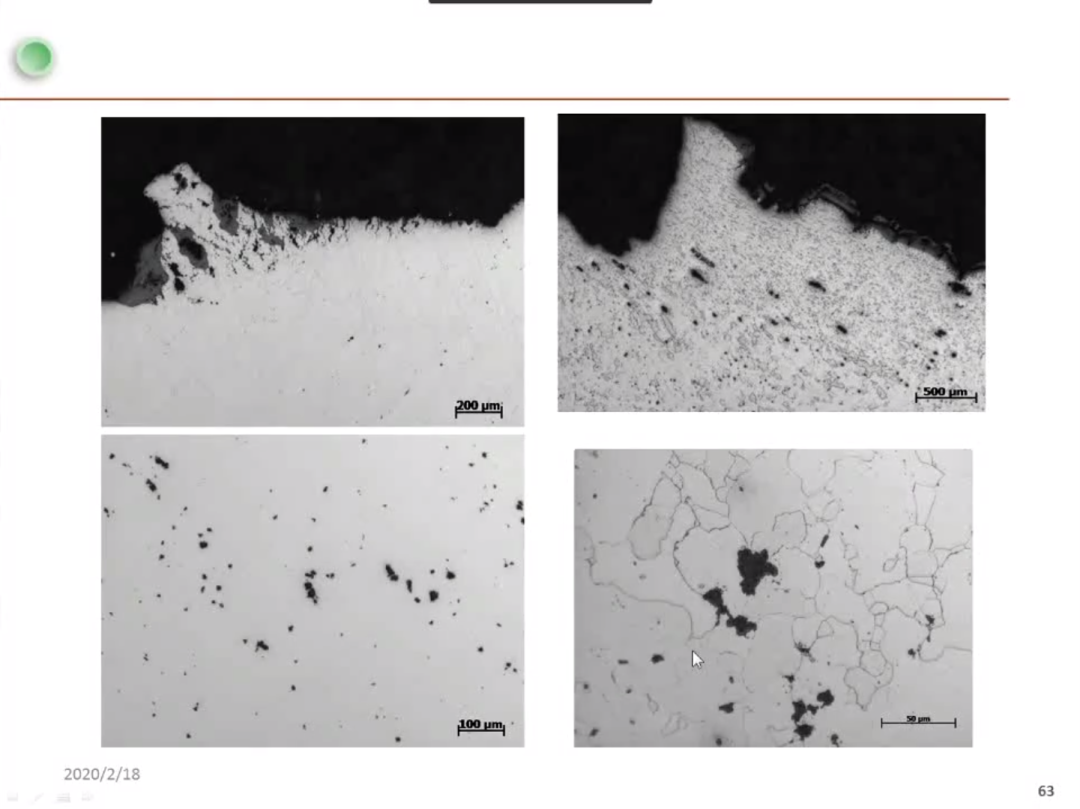

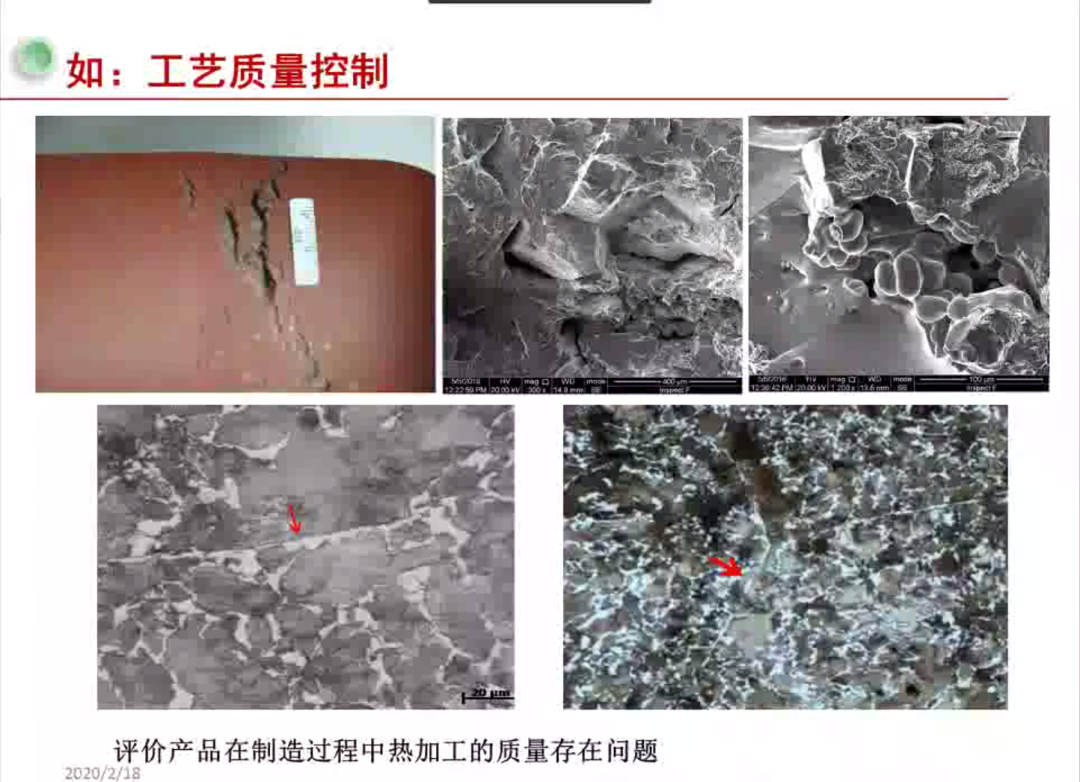

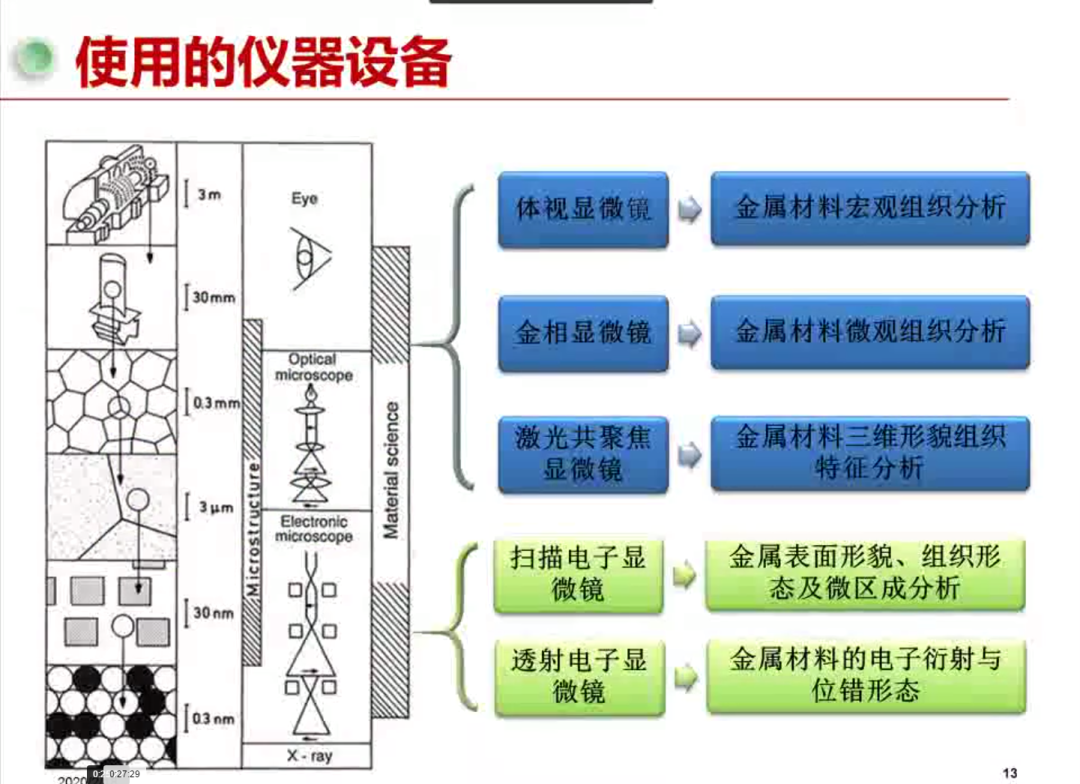

用金相顯微鏡、電子顯微鏡觀察失效零件的微觀形貌，分析失效類型(性質)和原因。

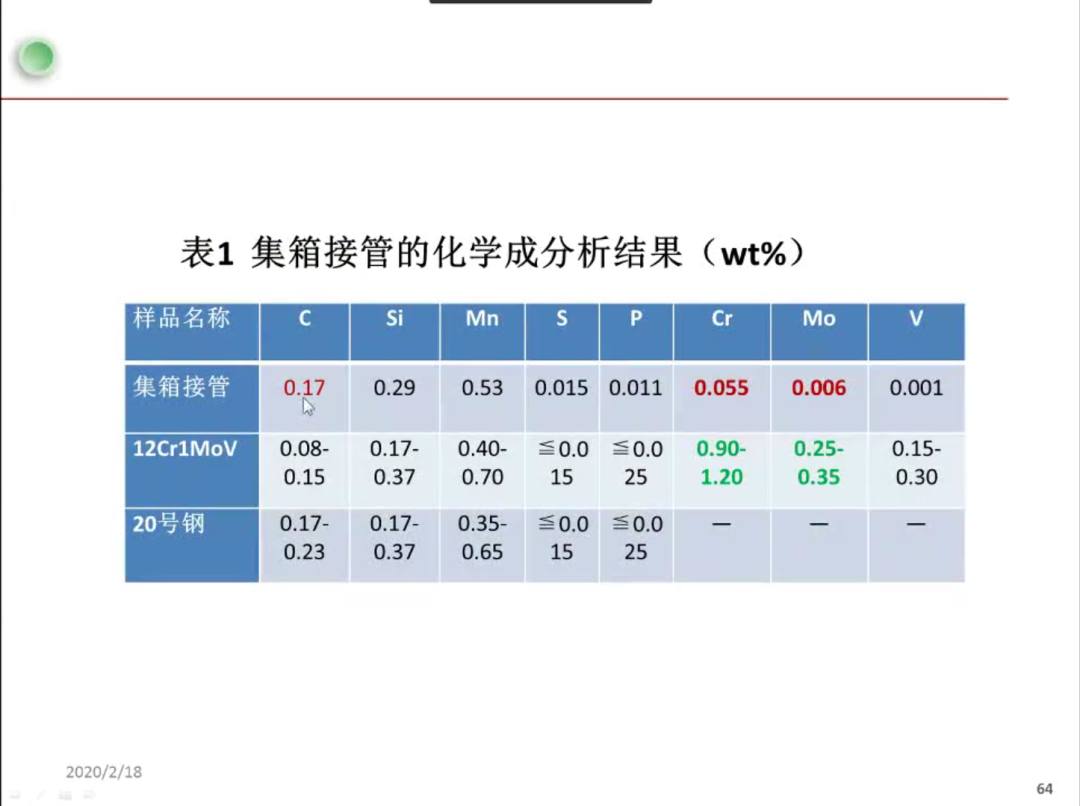

4.失效件材料的成分分析
用光譜儀、能譜儀等現代分析儀器，測定失效件材料的化學成分。
5.失效件材料的力學性能檢測
用拉伸試驗機、彎曲試驗機、沖擊試驗機、硬度試驗機等測定材料的抗拉強度、彎曲強度、沖擊韌度、硬度等力學性能。
6.應力測試、測定:用x光應力測定儀測定應力
用x光應力測定儀測定應力
7.失效件材料的組成相分析
用x光結構分析儀分析失效件材料的組成相。
8.模擬試驗(必要時)
在同樣工況下進行試驗，或者在模擬工況下進行試驗。
四、分析結果提交

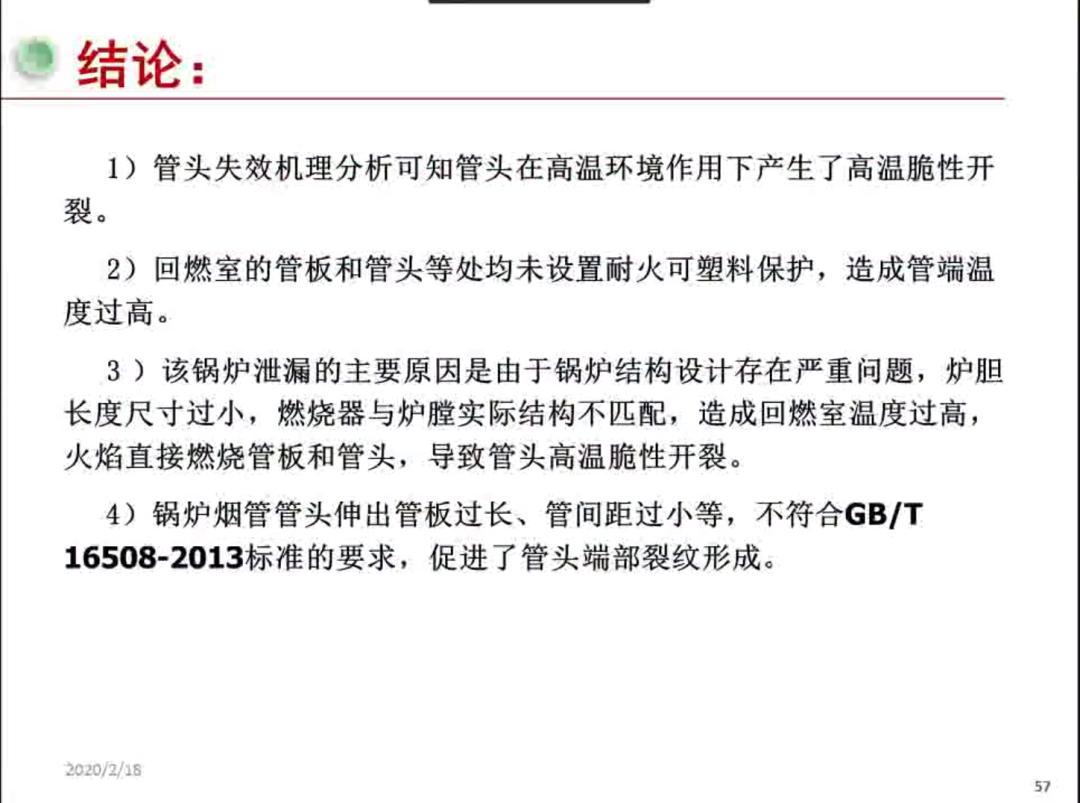

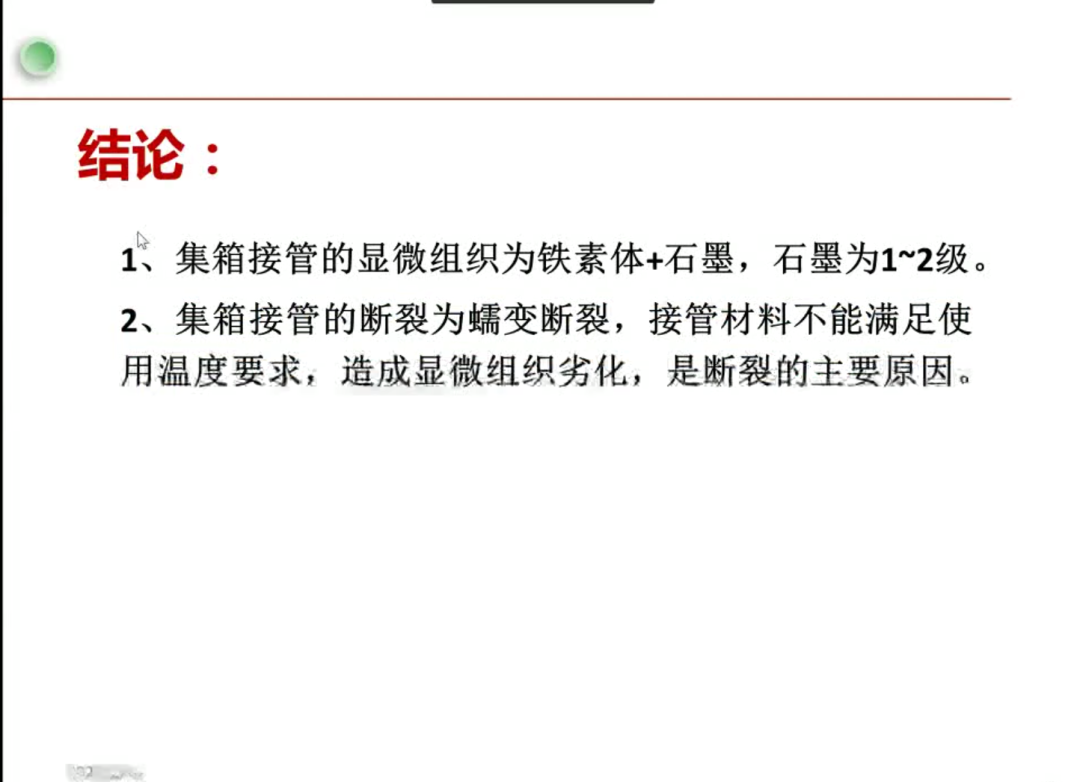

1.提出失效性質、失效原因
2.提出預防措施(建議)
3.提交失效分析報告
