熱處理工藝之一。鑄造、鍛造或塑性加工后的金屬制品，以細化組織、消除內(nèi)應力、降低硬度或消除枝晶偏析為目的而加熱到高溫保持一定時間，然后緩慢冷卻至室溫。
簡吏 退火是最早被人類使用的一種熱處理方法。早在公元前一千多年(大約與中國商周同時代)，即青銅器時代，在人類的生產(chǎn)活動中用金屬制造工具、農(nóng)具和兵器，用退火軟化金屬改善塑性的方法已是當時普遍被采用的工藝。進入鐵器時代(大約在公元前6世紀)，用高溫退火方法以獲取優(yōu)質(zhì)鑄鐵制品已成為當時工業(yè)比較發(fā)達國家盛行一一時的技術。公元6世紀(相當于中國的隋唐時代)以后，許多國家采用拉拔工藝生產(chǎn)鐵絲，退火是制取細鐵絲和細鋼絲必須經(jīng)過的熱處理工藝。到公元14世紀之后(相當于中國明清時期)，退火的應用已相當?shù)貜V泛了。
分類 退火分為兩大類：第一類退火是不依賴點陣結(jié)構(gòu)的改變而只需原子的熱運動即可達到退火目的的，主要包括非鐵金屬合金鑄錠均勻化退火、鋼鐵鑄件燜火、鑄鐵可鍛化退火、鋼材和非鐵金屬塑性加工之后的再結(jié)晶退火和去應力退火以及去除材料中溶入過多氫氣的脫氫退火等。第二類退火是基于固態(tài)相變的退火，包括鋼制品和少數(shù)非鐵金屬制品采用的完全退火、不完全退火、等溫退火、球化退火等。這一類退火過程中伴隨有點陣結(jié)構(gòu)的改變，如同發(fā)生重新結(jié)晶一樣，故稱為重結(jié)晶，建立在此種變化基礎上的退火稱為重結(jié)晶退火。亦即第二類退火。
目的和應用 主要是為了消除缺陷，改善品質(zhì)。
鋼鐵鑄件鑄造過程中產(chǎn)生嚴重枝晶偏析和內(nèi)應力，為了消除此類缺陷而進行均勻化退火、亦稱燜火。因為該工藝消耗能源費工時，所以只應用于形狀復雜或成分復雜的大型和特大型件。
鑄鐵可鍛化退火是將白口鐵加熱到高溫長時間保溫，通過原子擴散改變碳的分布和存在形態(tài)的一種熱處理工藝。
冷軋薄鋼板、冷拉鋼絲和鋼條以及冷沖壓鋼制品，因冷作硬化，使得材料不能繼續(xù)進行加工時，需經(jīng)再結(jié)晶退火，以消除冷作硬化。重要的鋼材制件常用低溫退火消除內(nèi)應力或脫氫。

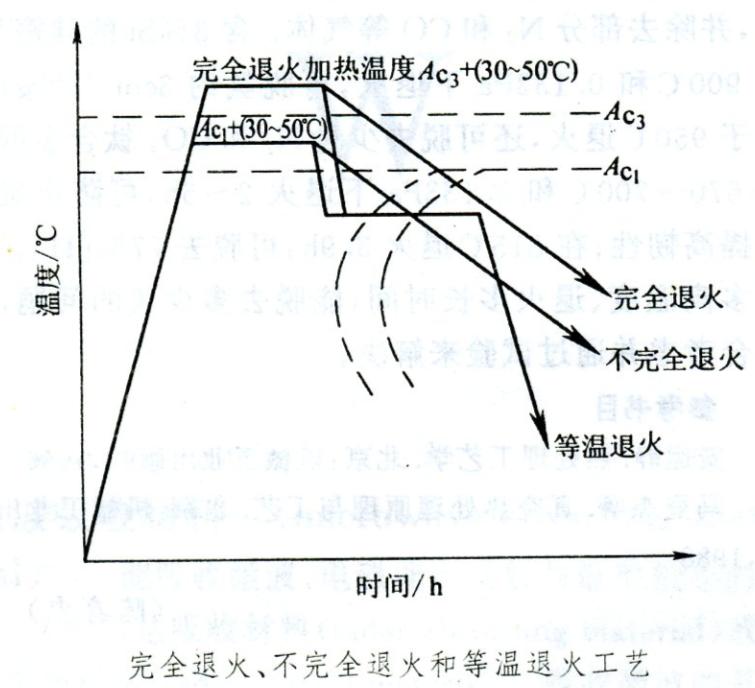

用鋼材制造的許多機器零部件(如軸、曲軸、齒輪、銷釘、絲桿等)和經(jīng)過鍛造后的毛坯要進行正火或退火處理，以消除鍛坯中的粗大網(wǎng)狀組織或魏氏組織。退火工藝有幾種，對于亞共析鋼中的低碳和中碳鋼，常采用完全退火或不完全退火，二者只是加熱溫度不相同，目的一致。不完全退火適用于組織不十分粗大且要求不高的制件。也可以用等溫退火取代上述兩種退火工藝。圖示為完全退火、不完全退火和等溫退火工藝曲線與TTT曲線相互關系的示意圖。等溫退火是完全退火和不完全退火的特殊形式。
高碳鋼是軸承、彈簧和工具用鋼，對材質(zhì)的要求更為嚴格。高碳鋼中滲碳體的數(shù)量多，若以片狀存在除增加過熱敏感性外，對材料的韌性、疲勞性能等都有不利影響。因此，高碳鋼制件在鍛造后要進行球化退火。
銅合金材料生產(chǎn)中應用最多的是再結(jié)晶退火(尤其是黃銅材以退火為主要熱處理形式)，塑性加工過程中用退火消除冷作硬化，設在兩次加工中間的退火稱為%26ldquo;中間退火%26rdquo;，在產(chǎn)品加工完了進行的退火稱為%26ldquo;完工退火%26rdquo;或%26ldquo;成品退火%26rdquo;。為了防止退火加熱時的氧化而采取保護氣氛退火或真空條件下退火，均稱為%26ldquo;光亮退火%26rdquo;，在退火后不需去除氧化皮的操作。上述退火的加熱溫度要比該材料的再結(jié)晶溫度高150oC或200oC。黃
銅制品存在內(nèi)應力，在潮濕環(huán)境中存放會引起應力腐蝕，嚴重者導致材料破裂，此現(xiàn)象稱為%26ldquo;季裂%26rdquo;(在潮濕季節(jié)易產(chǎn)生這種現(xiàn)象)。為了防止應力腐蝕開裂，黃銅制品均應進行退火處理，硬制品用低溫退火消除內(nèi)應力。在再結(jié)晶退火與低溫退火之間還有一種控制部分再結(jié)晶的半硬態(tài)成品退火工藝。黃銅鑄錠一般不采用均勻化退火。青銅中成分復雜的或熱加工性差的，例如錫青銅，在熱加工之前進行均勻化退火，退火保溫時間只需幾小時足夠。
鋁合金均化退火的目的在于改善塑性加工性，消除枝晶偏析和鑄造應力，提高產(chǎn)品質(zhì)量。均勻化退火加熱溫度的確定原則是在不發(fā)生過燒的前提下，盡可能高，以增進均勻化效果，縮短退火時間。均勻化時間常用10～20h，少者幾小時。可熱處理強化的鋁合金均勻化退火后采用緩慢冷卻，防止%26ldquo;淬火效應%26rdquo;。鋁合金材在塑性加工過程中同樣要用再結(jié)晶退火消除加工硬化，以利深度加工。
二次再結(jié)晶和再結(jié)晶織構(gòu) 塑性加工時采用大的變形程度加工之后，將材料加熱至高溫退火，最終會使材料內(nèi)部的晶粒非常不均勻，部分晶粒非常粗大，此種現(xiàn)象稱為%26ldquo;二次再結(jié)晶%26rdquo;，生產(chǎn)中應當避免。再結(jié)晶退火之后，若材料內(nèi)部晶粒取向趨于一致，則使整體材料具有方向性。此現(xiàn)象即所謂%26ldquo;再結(jié)晶織構(gòu)%26rdquo;，或稱退火織構(gòu)
| |
|
? 請關注 微信公眾號: steeltuber.
轉(zhuǎn)載請保留鏈接: http://www.jmdakun.com/Steel-Knowledge/Annealing-of-steel.html |
