半連續酸洗機組也稱推拉式酸洗機組。所謂推拉式酸洗機組是靠開卷機和各處的夾送輥將帶鋼向前推進的，當帶鋼頭部被卷取機咬入后，帶鋼被拉著進行酸洗，故稱之為推拉式酸洗。
推拉式酸洗機組相對于全連續式酸洗機組具有設備簡單、重量輕、能耗少、占地面積小、操作方便、生產靈活、節省投資等優點，因而推拉式淺槽紊流酸洗機組是目前發展起來的使用最為廣泛的半連續式酸洗機組之一。
一、推拉式酸洗機組生產工藝流程
1、機組布置簡圖
推拉式酸洗機組主要由入口段、工藝段及出口段組成。
入口段主要任務是完成鋼卷的開卷和穿帶，并將頭尾不規則的部位進行矯直和剪切，主要由運卷小車、開卷機、矯直機、液壓剪及切角剪等設備組成。
工藝段包括酸洗、沖洗、烘干等工序，主要設備有酸洗槽、漂洗槽、烘干機等組成。
出口段的主要任務是對帶鋼寬度進行剪切、涂油和卷取，主要設備由園盤剪、涂油機和卷取機等。
為保護環境和降低生產成本，現代化的推拉式酸機組往往還配有酸霧凈化系統和酸再生系統。

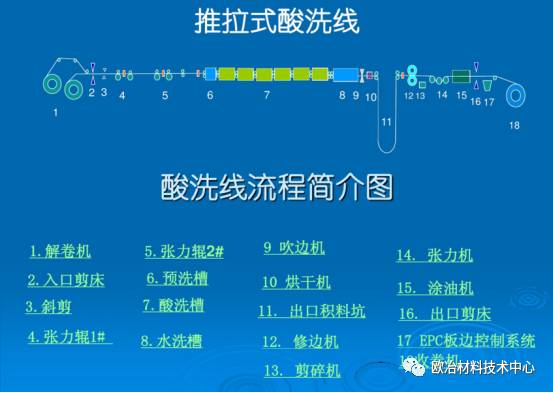

圖1 推拉式酸洗機組工藝布置簡圖之二
2、機組工藝流程
推拉式酸洗機組的工藝操作過程： 熱軋帶鋼卷經過開卷機開卷之后，隨之進入矯直機矯直帶鋼，以保證帶鋼順利通過機組，被矯直的帶鋼經酸洗槽內的酸液除掉其表面的氧化鐵皮，隨后進入漂洗槽，以除去帶鋼自酸槽中帶出的酸液，再經熱風烘干裝置（烘干機）將其表面烘干，最后經過切邊、涂油、卷取成鋼卷并打捆、包裝入庫。推拉式酸洗機組工藝流程見圖2。

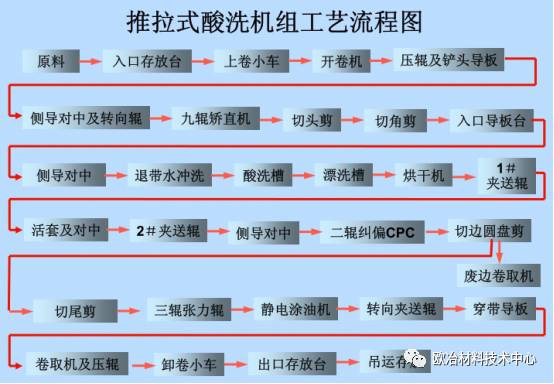

圖2 推拉式酸洗機組工藝流程圖
3、酸再生系統簡介
為降低生產成本和改善環境，對酸洗過程中生產的廢酸進行處理并再次利用是現代化酸洗機組必不可少的重要輔助設施。
酸洗機組酸洗帶鋼產生的廢鹽酸，因富含氯化亞鐵而采用噴霧焙燒法進行再生處理，廢酸焙燒產生的含酸氣體經吸收塔吸收后形成再生酸，殘留的廢氣經洗滌塔洗滌后排入大氣。主要設備有廢酸儲罐、廢酸過濾器、文丘里、焙燒爐、吸收塔、風機、洗滌塔等。其工藝流程見圖3。

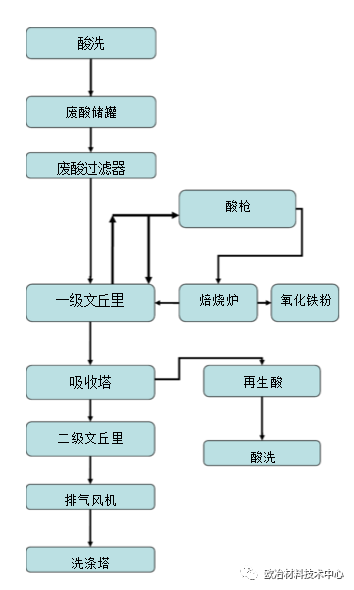

圖3 酸再生系統基本工藝流程
二、酸洗槽酸洗工藝技術的發展
連續臥式酸洗機組的工藝技術發展可分為 3 代 ：第 1 代是深槽式 ，第 2 代是淺槽式 ，第 3 代為淺槽紊流式。
1、深槽酸洗
圖4為深槽式酸洗工藝示意圖，酸槽深度為1100mm，特點是酸的流動速度小，可在帶鋼表面形成較高的層流界層。為了保證酸濃度的連續混合，必須在酸槽處安裝垂度控制裝置，用于控制帶鋼運行時的垂重，以改變其運行速度。
圖4 深槽式酸洗工藝
2、 淺槽酸洗
圖5為淺槽酸洗工藝示意圖。淺槽酸洗工藝是在20世紀70年代發展起來的，酸槽深度明顯降低，深度為600mm，減少了酸液的用量，并將酸槽分為幾個獨立的槽子，使各槽有明顯的濃度差，提高了酸洗質量，并為每個酸槽配備了循環罐，使循環罐相通，形成梯流，盡可能防止事故發生造成帶鋼腐蝕。

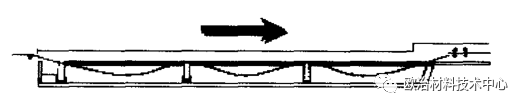

圖5 淺槽式酸洗工藝
3、 淺槽紊流酸洗
圖6為淺槽紊流酸洗工藝，它是在淺槽酸洗的基礎上應用了紊流技術，使酸洗技術得到了極大的發展。采用紊流技術的淺槽酸洗很大程度上縮短了酸洗時間、減少酸液消耗量、提高產品質量，從而使該技術得到快速推廣，現在新建的酸洗線均采用了淺槽紊流酸洗工藝。

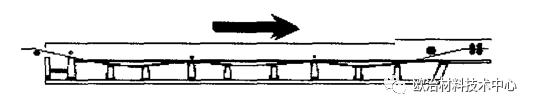

圖6 淺槽紊流酸洗工藝
三、推拉式淺槽紊流酸洗機組主要技術特點
作為應用最為廣泛的推拉式淺槽紊流酸洗機組，為實現優良的產品質量、相對較低的生產成本、友好的環境保護，這就要求機組在技術上具有一定的先進性，一般具有如下的技術特點。
1 淺槽紊流酸洗技術：酸液由酸槽兩側及底部噴嘴噴出，帶鋼運行方向和酸液流動方向相反，從而在帶鋼上下表面形成渦流，以加快酸液循環。
2 酸洗分獨立四段控制并有擠干輥隔開：每段有單獨的外部加熱系統和酸循環系統，通過調整每個酸洗段的溫度獲得最佳的酸洗效果。擠干輥將相鄰的酸槽隔開以實現各酸槽濃度的獨立。
3 酸液濃度和溫度的自動控制：通過計算機自動控制，從而使酸洗效果更好，成本更低。
4 配置倒車沖洗槽：當穿帶受阻需要倒帶時，設在第一對和第二對擠干輥之間的一組噴頭對帶鋼上、下表面進行沖洗，以免倒車時將酸倒出。
5 采用四級逆流竄級漂洗系統：使用熱的脫鹽水進行沖洗以獲得良好的沖洗效果，通過最后漂洗段中電導率的準確控制保證帶鋼表面清洗質量。
6 排煙凈化系統：將酸洗工藝段中的含酸氣體，經風管送入酸霧洗滌塔內凈化后，由風機抽出，再經煙囪排入大氣。
7 采用靜電涂油機：精確控制油膜厚度和均勻性。
四、酸洗機組的選型
酸洗機組的選型要根據具體的條件來確定。當機組生產的帶鋼品種較多，而生產能力不太大時，建議選擇推拉式淺槽紊流酸洗較好，與全連續機組相比設備費用較低、造價便宜、占地面積小、操作簡化，在熱軋帶鋼卷重量15～30t時，年產可望達50～60萬t。當要求機組年產達到100～200萬t時，那么最佳選擇是全連續臥式酸洗機組。
至于塔式連續酸洗機組，在60年代，歐美許多公司曾新建或改造了約十多條塔式酸洗機組生產線，但由于70年代以來高效率臥式酸洗機組的建設已不成問題，再加上塔式酸洗機組一些較大的缺點，所以后來，該類型機組的建設就很少了。
總之，建設酸洗機組要根據具體的條件及具體的經濟核算來確定，另外隨著國家對環保工作的重視，一定要考慮建立酸霧凈化系統及廢水處理系統以達到達標排放，另外技術上還要具備一定的先進性。
| |
