在無(wú)縫鋼管的軋制中，尤其是精密無(wú)縫鋼管的生產(chǎn)工藝當(dāng)中，那道酸洗工藝究竟是如何進(jìn)行的呢，今天馬上就為您揭開這道神秘的面紗！
利用酸溶液去除鋼鐵表面上的氧化皮和銹蝕物的方法稱為酸洗。氧化皮、鐵銹等鐵的氧化物(Fe3O4，F(xiàn)e2O3，F(xiàn)eO 等)與酸溶液發(fā)生化學(xué)反應(yīng)，形成鹽類溶于酸溶液中而被除去。酸洗用酸有硫酸、鹽酸、磷酸、硝酸和混合酸等。
硫酸、硝酸、磷酸、氫氟酸。在酸洗時(shí)務(wù)必加入酸洗緩蝕劑，防止酸對(duì)金屬的腐蝕。

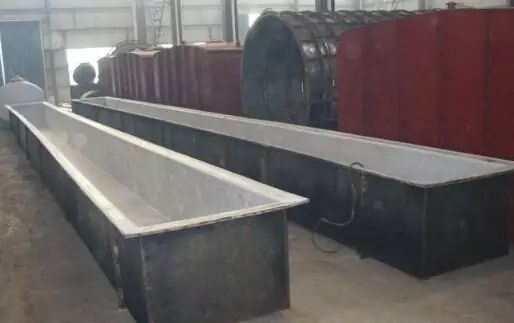

精密無(wú)縫鋼管酸洗工藝
主要有浸漬酸洗法、噴射酸洗法和酸膏除銹法。一般多用浸漬酸洗法，大批量生產(chǎn)中可采用噴射法。鋼鐵零件一般在 10％～20％(體積)硫酸溶液中酸洗，溫度為 40℃。當(dāng)溶液中含鐵量超過(guò) 80g/L，硫酸亞鐵超過(guò) 215g/L 時(shí)，應(yīng)更換酸洗液。常溫下，用 20％～80％(體積)的鹽酸溶液對(duì)鋼鐵進(jìn)行酸洗，不易發(fā)生過(guò)腐蝕和氫脆現(xiàn)象。由于酸對(duì)金屬的腐蝕作用很大，需要添加緩蝕劑。清洗后金屬表面成銀白色，同時(shí)鈍化表面，提高不銹鋼抗腐蝕能力。 為了消除硅藻土載體表面吸附，減少色譜峰拖尾，載體在使用前需進(jìn)行酸洗或堿洗處理。酸洗是把載體用 6mol/L 鹽酸浸煮 2h 或濃鹽酸加熱浸煮30min，過(guò)濾，用水洗至中性，烘干。酸洗可除去表面上的鐵、鋁、鈣、鎂等雜質(zhì)，但不能除去硅醇基。酸洗載體適宜于分析酸性樣品。
對(duì)精密無(wú)縫鋼管表面進(jìn)行除油、除銹，以便進(jìn)行下道工序處理做準(zhǔn)備。在生產(chǎn)過(guò)程中，酸洗過(guò)程就是為了去除表面氧化皮，后經(jīng)過(guò)潤(rùn)滑處理（碳素鋼-磷皂化，不銹鋼-牛油石灰，銅鋁管-涂油），用老工藝-鍍銅），再進(jìn)行拔制深加工。鋼管如果不酸洗、表面可能有氧化物和油污，磷化液核能無(wú)法將它們除去，磷化質(zhì)量會(huì)降低。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/Why-the-seamless-steel-pipe-should-pickling-process.html
|
