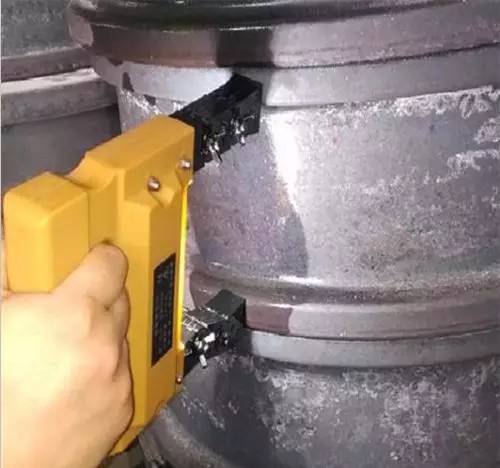

磁粉檢測(cè)
我們知道磁粉檢測(cè)相對(duì)于射線檢測(cè)、超聲檢測(cè)是比較簡(jiǎn)單的，而且檢測(cè)到的缺陷都是危害性比較小的缺陷，所以磁粉檢測(cè)操作者往往會(huì)忽略一些細(xì)節(jié)問題。但作為一名把握產(chǎn)品質(zhì)量的檢測(cè)人員必須要具備高度的職業(yè)素養(yǎng)，所以每一個(gè)環(huán)節(jié)都要仔細(xì)把控。以下就是作者總結(jié)出的幾點(diǎn)最容易被操作者忽略的事情：
在檢測(cè)時(shí)對(duì)電流的大小只保證不小于1050A（這一數(shù)值是作者針對(duì)自己?jiǎn)挝坏墓ぜ缘模渌煌ぜ碾娏鞔笮】隙ㄓ胁町悾?，沒有用標(biāo)準(zhǔn)試片經(jīng)過試驗(yàn)而得出最佳電流
解決方法：每個(gè)工件的缺陷都有差異，所以發(fā)現(xiàn)缺陷時(shí)的最佳電流大小可能也不一樣，我們檢測(cè)不同類型的工件時(shí)都應(yīng)該通過標(biāo)準(zhǔn)試片去確定最佳大小的電流以及磁化方向。
檢測(cè)前沒有對(duì)黑光燈強(qiáng)度或白光燈強(qiáng)度進(jìn)行測(cè)試，以及對(duì)暗室黑度進(jìn)行測(cè)量
檢測(cè)規(guī)范要求：距離380mm處黑光燈強(qiáng)度≥1000UW/cm2，同時(shí)可見光照度應(yīng)不大于20LX。在合適距離處白光強(qiáng)度≥1000LX,被檢工件表面的可光照度應(yīng)不低于500LX。而這些基本的細(xì)節(jié)往往會(huì)被忽略掉。
配好的磁懸液沒有進(jìn)行潤濕性能試驗(yàn)（水?dāng)嘣囼?yàn)）
解決方法：應(yīng)在每次檢測(cè)前對(duì)配好的磁懸液進(jìn)行潤濕性能試驗(yàn)。試驗(yàn)方法是將水磁懸液施加在工件表面，澆磁懸液時(shí)如果是連續(xù)不斷的，在整個(gè)工件表面連成一片，說明潤濕性能良好；如果工件表面的水磁懸液薄膜斷開，工件有裸露的表面（即水?dāng)啾砻妫f明水磁懸液的潤濕性能不合格。此時(shí)應(yīng)添加潤濕劑或清洗工件表面，使之達(dá)到完全潤濕。

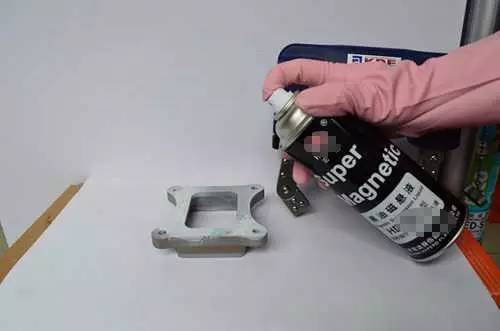

磁懸液
關(guān)于磁懸液的濃度配制不合理
作者我在工作中發(fā)現(xiàn)，一些人員對(duì)磁懸液的濃度不是很敏感，雖然不合理的濃度也能檢出缺陷，但是檢測(cè)規(guī)范上所要求的濃度都是最佳濃度，缺陷檢出率相應(yīng)也會(huì)提高。
解決方案：應(yīng)按要求配置磁懸液濃度，標(biāo)準(zhǔn)的磁懸液濃度應(yīng)該是：
熒光磁粉：0.1-0.4mL/100mL
非熒光磁粉：1.2-1.4 mL/100mL
檢測(cè)人員的影響
有部分操作人員戴近視眼鏡，影響發(fā)現(xiàn)缺陷的能力；也有的操作人員沒有佩戴防護(hù)眼鏡。
解決方法：目前人們佩戴的近視眼鏡一般都是光敏鏡片，這種眼鏡在黑光輻射時(shí)會(huì)變暗，變暗程度與輻射的入射量成正比，影響對(duì)熒光磁粉磁痕的觀察和辨認(rèn)，因此這種眼鏡在檢測(cè)中是不允許使用的。由于紫外線不允許直接或間接地射入人的眼睛，為避免人的眼睛暴露在紫外線輻射線中，檢測(cè)人員應(yīng)該佩戴吸收紫外線的護(hù)目鏡，它能阻擋紫外線和大多數(shù)紫光和藍(lán)光。但需要保證護(hù)目鏡不能降低對(duì)黃綠色熒光磁粉磁痕的檢出能力。佩戴護(hù)目鏡也是對(duì)檢測(cè)人員的一種保護(hù)措施。
護(hù)目鏡
對(duì)工件進(jìn)行標(biāo)準(zhǔn)分區(qū)，按照標(biāo)準(zhǔn)要求是150mm×150mm區(qū)域，但是有的分區(qū)差異太大以及磁化時(shí)重疊小于25%
解決方法：分區(qū)盡量接近150mm×150mm，因?yàn)橛|頭間距最短不得小于75 mm。這是由于在觸頭附近25mm范圍內(nèi)，電流密度過大，會(huì)產(chǎn)生過度背景，有可能掩蓋相關(guān)顯示。觸頭間距也不宜過大，因?yàn)殚g距過大，會(huì)使磁場(chǎng)減弱，影響缺陷的顯示。
中國制造已由速度時(shí)代發(fā)展到了質(zhì)量時(shí)代，所以作為檢測(cè)人員，我們一定要從細(xì)節(jié)做起，保質(zhì)保量。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/cfjczzrybhldxj.html
|
