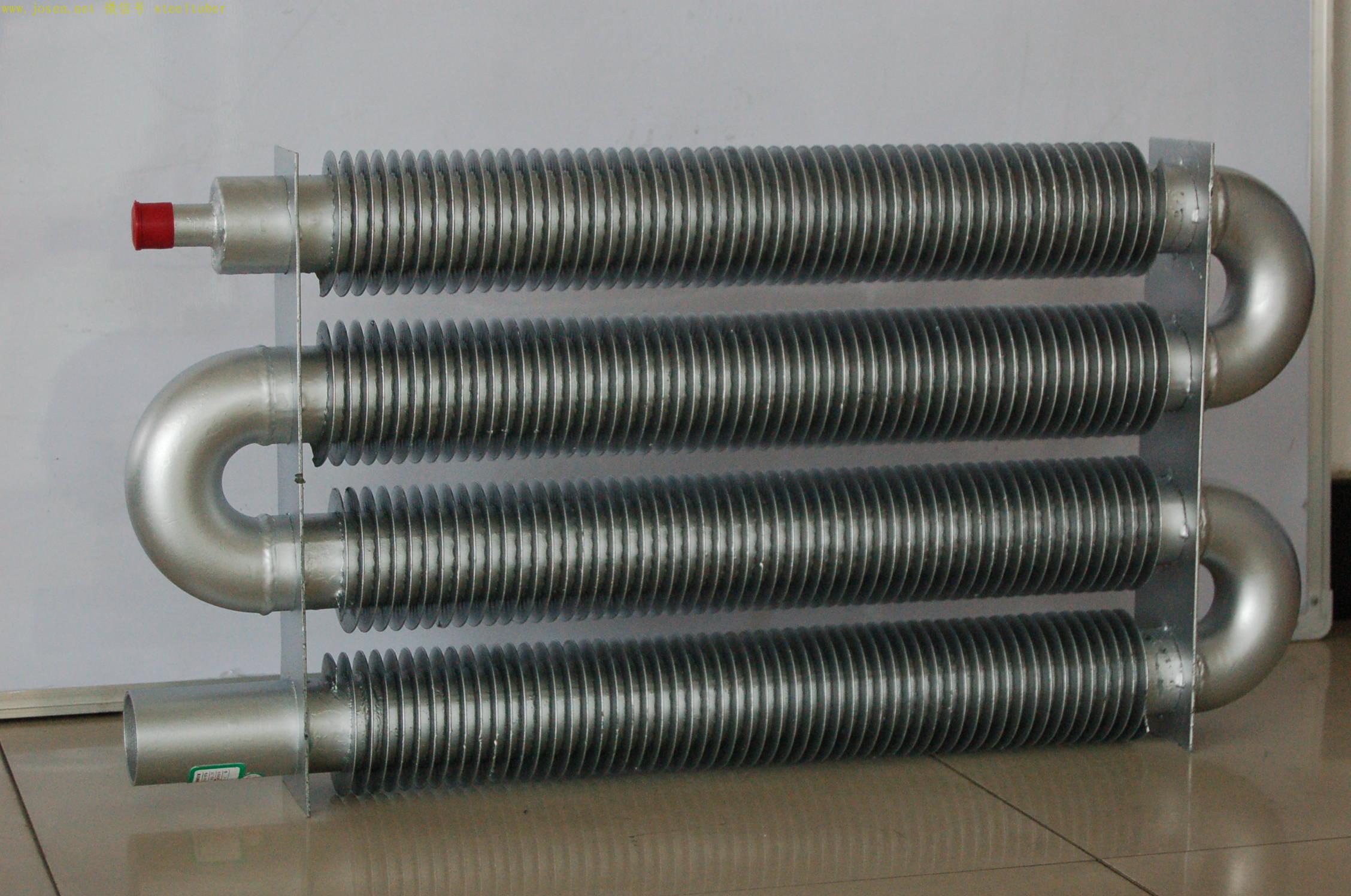

翅片管散熱器（簡稱散熱器，又名散熱排管、空氣加熱器、空氣熱交換器）：是以冷媒冷卻空氣，或以熱媒加熱空氣，或以冷水回收空氣余熱，等換熱裝置中的主要設備。通入高溫水，蒸汽或高溫導熱油可以加熱空氣，通入鹽水或低溫水冷卻空氣。
    散熱器可以廣泛用在輕工、建筑、機械、紡織、印染、電子、食品、淀粉、醫藥、冶金、涂裝等各種行業中的熱風采暖、空調、冷卻、冷凝、除濕、烘干等。
    采暖散熱器：是散熱器應用之一，包括暖風機、暖氣片。

    翅片管散熱器結構：散熱排管、進出總管、框架。
    其中，散熱排管由散熱管束組成，散熱管由基管和翅片組成。散熱管質量決定換熱效果，散熱管排列方式影響空氣阻力，散熱管安裝方式?jīng)Q定承受溫差（熱脹冷縮）能力。

    常用散熱排管安裝方式：框架固定式（SRZ型、SRL型、S型）、框架支撐式（GL型、U型）。
其中，框架固定式，散熱管直接焊接到框架箱盒，結構簡單，一般用于180℃以下熱媒或冷媒；框架支撐式，散熱管穿過框架多孔板，與連通管（或彎頭）焊接，一般用于180℃以上熱媒。

    常用散熱管類型：鋼制散熱管（鋼管繞鋼翅片、熱鍍鋅處理）、鋼鋁復合散熱管（鋼管軋鋁翅片）、銅制散熱管（銅管繞銅翅片、搪錫處理）、銅鋁復合散熱管（銅管軋鋁翅片）、不銹鋼散熱管（不銹鋼管繞不銹鋼翅片、高頻焊）。
    其中，鋼制散熱管，熱鍍鋅是關鍵，可以填充縫隙、穩固翅片、高效傳熱、高效防腐；銅制散熱管，搪錫是關鍵。

    散熱器主要技術參數：散熱面積、通風凈截面積、傳熱系數。
    其中，散熱面積影響散熱量，也是散熱器主要成本參數；通風凈截面積影響通風阻力；傳熱系數影響傳熱效果。

    烘干散熱器選型參數：熱媒（蒸汽、熱水）、熱風、物料。
    其中：蒸汽（壓力、溫度），熱水（進水溫度、出水溫度、流量），熱風（流量、進風溫度、濕度（含水量）、出風溫度、空氣阻力），物料（耗熱量、蒸發水量）

    保溫散熱器選型參數：熱媒（蒸汽、熱水）、空間、地域、保溫。
其中：蒸汽（壓力、溫度），熱水（進水溫度、出水溫度、流量），空間（長、寬、高）。

翅片管散熱器的生產及選購

關于生產技術

    1 鋼制翅片管對流散熱器應按批準的產品圖樣及技術文件制造，并應符合本標準的規定。
    2 鋼制翅片管對流散熱器外罩帶后背板、聯箱內藏。鋼帶、外罩板和兩端護板應符合有關材料標準的規定，并且應具有材料質量合格證明書。
    3 鋼管橢圓度應不大于0. 3 mm,鋼管其他項目應符合GB/T 3092,GB/T 3087,GB/T 8163的規
定。
    4 鋼帶與鋼管之間應采用高頻焊或其他確保緊固的方法。
JG/'r 3012. 2一1998
    5 鋼帶、鋼管的焊接表面應無涂層、鐵銹、凹坑等影響焊接質量的缺陷和雜質。
    6 翅片管質量要求
    翅片管螺距6-7 mm，翅片高度應大于15 mm，翅片傾伏角不應大于80,
    翅片管的直線度每米不應大于1.0 m m.
    對于采用高頻焊接工藝的翅片管，每米翅片管測量處實際焊縫長度的總和應大于85 ， 且未連續焊接長度不應大于50 mm.
    7 鋼制翅片管對流散熱器焊接質量要求:
鋼管與鋼管的對接應符合GB 151的規定。
焊接應符合GB/T 985的規定。
    8 鋼制翅片管對流散熱器在加外罩前應逐組進行水壓試驗或氣壓試驗，試驗壓力為工作壓力的1.5倍。
    9 鋼制翅片管對流散熱器接管螺紋應符合JG .1 31的規定。
    10 漆膜質量要求
     鋼制翅片管對流散熱器應噴涂防銹底漆和面漆;面板應烤漆，漆膜的制備應符合GB/T 1727的規定。表面涂層應均勻光滑，附著牢固，不得有氣泡、堆積、流淌和漏噴。

關于選購

    如何選擇翅片管散熱器確實是消費者需要好好思考的一個問題。有些注重?zé)嵝?，關心是否能在短時間內獲得明顯的效果；有些則因環境因素，側重是否耐腐蝕；還有在意外形是否美觀。如此種種。那么哪些是最基本的、不可忽視的呢？

    第一：翅片管散熱器的工作壓力，應滿足系統的工作壓力，并符合國家現行有關產品標準的規定；

    第二：民用建筑宜采用外形美觀、易于清掃的翅片管散熱器；

    第三： 放散粉塵或防塵要求較高的工業建筑，應采用易于清掃的翅片管散熱器；

第四：具有腐蝕性氣體的工業建筑或相對濕度較大的房間，應采用耐腐蝕的翅片管散熱器；

    第五：采用鋼制翅片管散熱器時，應采用閉式系統，并滿足產品對水質的要求，在非采暖季節采暖系統應充水保養；

    第六：采用鋁制翅片管散熱器時，應選用內防腐型鋁制翅片管散熱器，并滿足產品對水質的要求；

    第七：選擇正規的翅片管散熱器生產廠家，具有更好的售后指導安裝，技術支持，輕松取暖，高枕無憂。
