鋼管重量計(jì)算公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

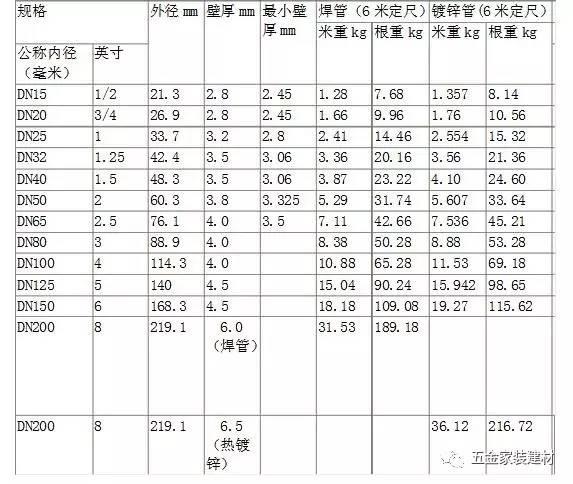

鍍鋅鋼管尺寸規(guī)格表

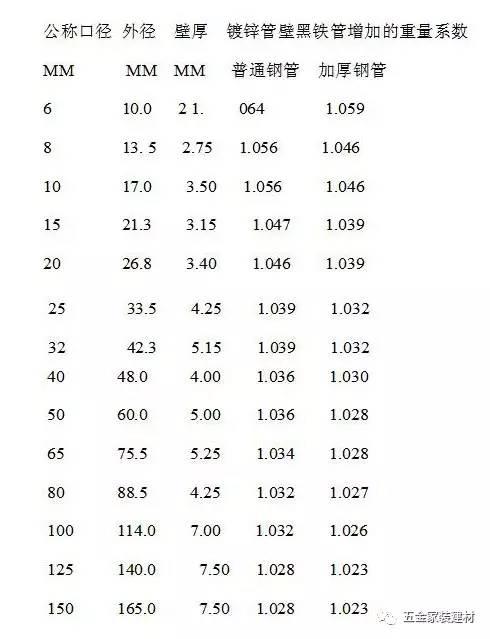

鍍鋅鋼管尺寸規(guī)格表說(shuō)明：W=C×[0.02466×(D-S)×S]
W--鍍鋅管每米重量：kg/m
C--鍍鋅管比黑鐵管增加的重量系數(shù)
D--黑鐵管的外徑
S--黑鐵管的壁厚
鍍鋅管的分類
鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，后者還被國(guó)家提倡暫時(shí)能用.
熱鍍鋅管：熱鍍鋅管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進(jìn)行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過(guò)氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進(jìn)行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強(qiáng)，使用壽命長(zhǎng)等優(yōu)點(diǎn)。
冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規(guī)的鍍鋅管生產(chǎn)廠家，為了保證質(zhì)量，大多不采用電鍍鋅（冷鍍）。只有那些規(guī)模小、設(shè)備陳舊的小企業(yè)采用電鍍鋅，當(dāng)然他們的價(jià)格也相對(duì)便宜一些。目前建設(shè)部已正式下文，淘汰技術(shù)落后的冷鍍鋅管，今后不準(zhǔn)用冷鍍鋅管作水、煤氣管。
熱鍍鋅鋼管：鋼管基體與熔融的鍍液發(fā)生復(fù)雜的物理、化學(xué)反應(yīng)，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強(qiáng)。
冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨(dú)立分層。鋅層較薄，鋅層簡(jiǎn)單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。
鍍鋅鋼管的用途
常說(shuō)的鍍鋅管，鍍鋅管的用途現(xiàn)在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后，管內(nèi)產(chǎn)生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內(nèi)壁滋生的細(xì)菌，銹蝕造成水中重金屬含量過(guò)高，嚴(yán)重危害人體的健康。六七十年代，國(guó)際上發(fā)達(dá)國(guó)家開始開發(fā)新型管材，并陸續(xù)禁用鍍鋅管。中國(guó)建設(shè)部等四部委也發(fā)文明確從二000年起禁用鍍鋅管，目前新建小區(qū)的冷水管已經(jīng)很少使用鍍鋅管了，有些小區(qū)的熱水管使用的是鍍鋅管。
鍍鋅管規(guī)格有：
4分-1.8-2.5，6分-1.8-2.5，1寸2.0-3.0，1.2寸2.0-3.0，1.1.55寸2.2-3.25，2寸2.23.25，2.2.55寸2.5-3.5，3寸3.2-3.754寸2.5-3.75，5寸2.75-4.0，6寸2.75-4.0，8寸4.0-5.0
鍍鋅管執(zhí)行標(biāo)準(zhǔn):
GBT/T8162-2008、GB/T8163-2008、GB3087-2008、GB5310-2008、GB6479-2000、GB9948-2006、GB5312-1999、GB/T18984-2003、JISG3457、DIN17175-79、ASTM、ASME等。
鍍鋅管應(yīng)該達(dá)到的技術(shù)要求
1、牌號(hào)和化學(xué)成分
鍍鋅鋼管用鋼的牌號(hào)和化學(xué)成分應(yīng)符合GB3092所規(guī)定的黑管用鋼的牌號(hào)和化學(xué)成分。
2、制造方法
黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。
3、螺紋及管接頭
3.1帶螺紋交貨的鍍鋅鋼管，螺紋應(yīng)在鍍鋅后車制。螺紋應(yīng)符合YB822的規(guī)定。
3.2鋼制管接頭應(yīng)符合YB238的規(guī)定；可鍛鑄鐵管接頭應(yīng)符合YB230的規(guī)定。
4、力學(xué)性能鋼管鍍鋅前的力學(xué)性能應(yīng)符合GB3092的規(guī)定。
5、鍍鋅層的均勻性鍍鋅鋼管應(yīng)作鍍鋅層均勻性的試驗(yàn)。鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅（鍍銅色）。
6、冷彎曲試驗(yàn)公稱口徑不大于50mm的鍍鋅鋼管應(yīng)作冷彎曲試驗(yàn)。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗(yàn)時(shí)不帶填充物，試樣焊縫處應(yīng)置于彎曲方向的外側(cè)或上部。試驗(yàn)后，試樣上不應(yīng)有裂縫及鋅層剝落同象。
7、水壓試驗(yàn)水壓試驗(yàn)應(yīng)在黑管進(jìn)行，也可用渦流探傷代替水壓試驗(yàn)。試驗(yàn)壓力或渦流探傷對(duì)比試樣尺寸應(yīng)符合GB3092的規(guī)定。低壓流體輸送用鍍鋅焊接鋼管
（熱浸鍍鋅部分）
1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅（鍍銅色）
2、表面質(zhì)量：鍍鋅鋼管的表面應(yīng)有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。
3、鍍鋅層重量：根據(jù)需方要求，鍍鋅鋼管可作鋅層重量測(cè)定，其平均值應(yīng)不小于500g/平方米，其中任何試樣不得小于480g/平方米。
鍍鋅管定義
熱鍍鋅管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進(jìn)行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過(guò)氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進(jìn)行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強(qiáng)，使用壽命長(zhǎng)等優(yōu)點(diǎn)。
冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規(guī)的鍍鋅管生產(chǎn)廠家，為了保證質(zhì)量，大多不采用電鍍鋅(冷鍍)。只有規(guī)模小、設(shè)備陳舊的小企業(yè)采用電鍍鋅，當(dāng)然他們的價(jià)格也相對(duì)便宜一些。建設(shè)部已正式下文，淘汰技術(shù)落后的冷鍍鋅管，不準(zhǔn)用冷鍍鋅管作水、煤氣管。
一般現(xiàn)在用的鍍鋅鋼管都是熱鍍鋅的，而電氣上用的線槽等用的是冷鍍鋅，顏色有一定的區(qū)別
冷鍍---只在外管壁鍍鋅,熱鍍---內(nèi)外都鍍.
鍍鋅焊管是在焊接鋼管的基礎(chǔ)上再熱鍍鋅(即在鋅鍋內(nèi)將鋅溶化,再將鋼管浸入液體鋅中一段時(shí)間取出,再冷卻吹干).使鋼管內(nèi)外壁同時(shí)有一層鋅層附著.鍍鋅管一般用于低壓流體(即水,液體煤氣)的輸送.
鍍鋅管標(biāo)準(zhǔn)分類
為提高鋼管的耐腐蝕性能，對(duì)一般鋼管(黑管)進(jìn)行鍍鋅。
鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。
吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規(guī)格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進(jìn)行滲鋁處理
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/dxggggbdxggbhdxgggb.html
|
