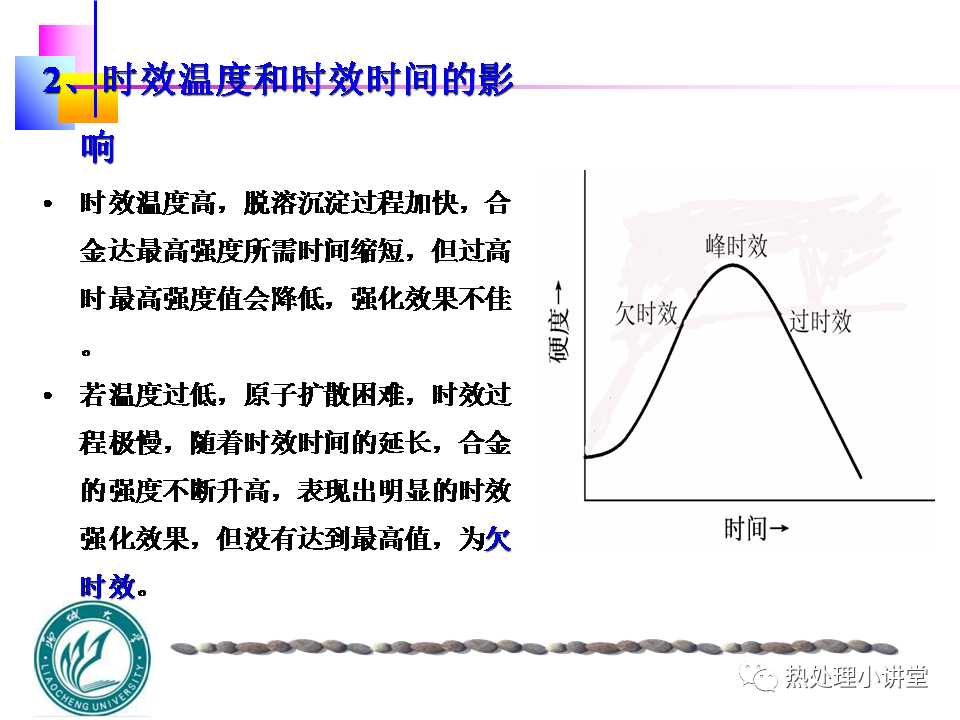

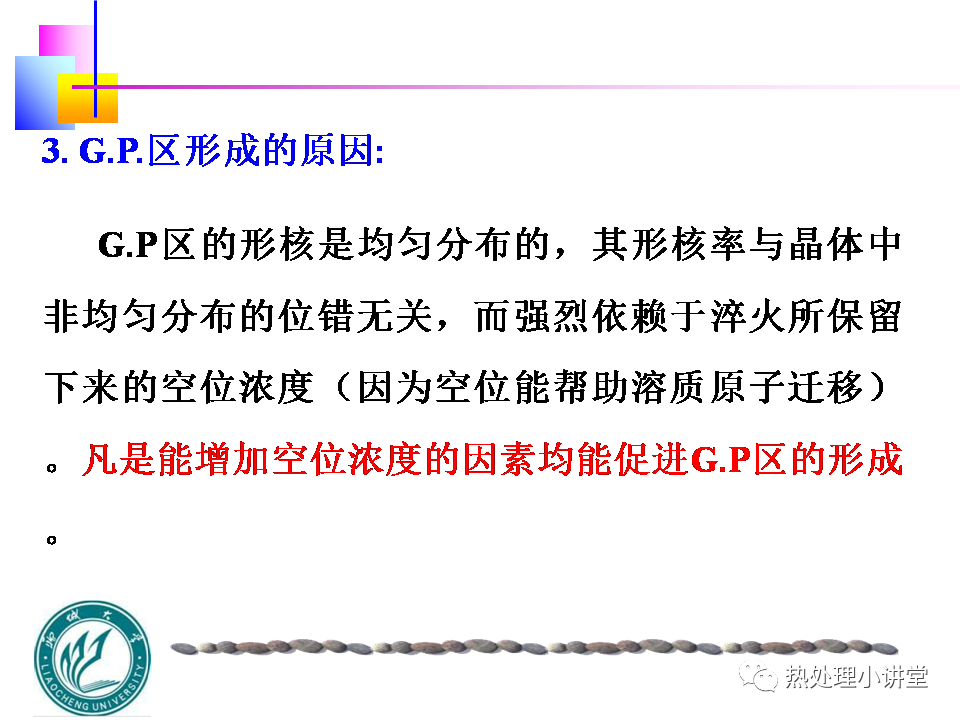

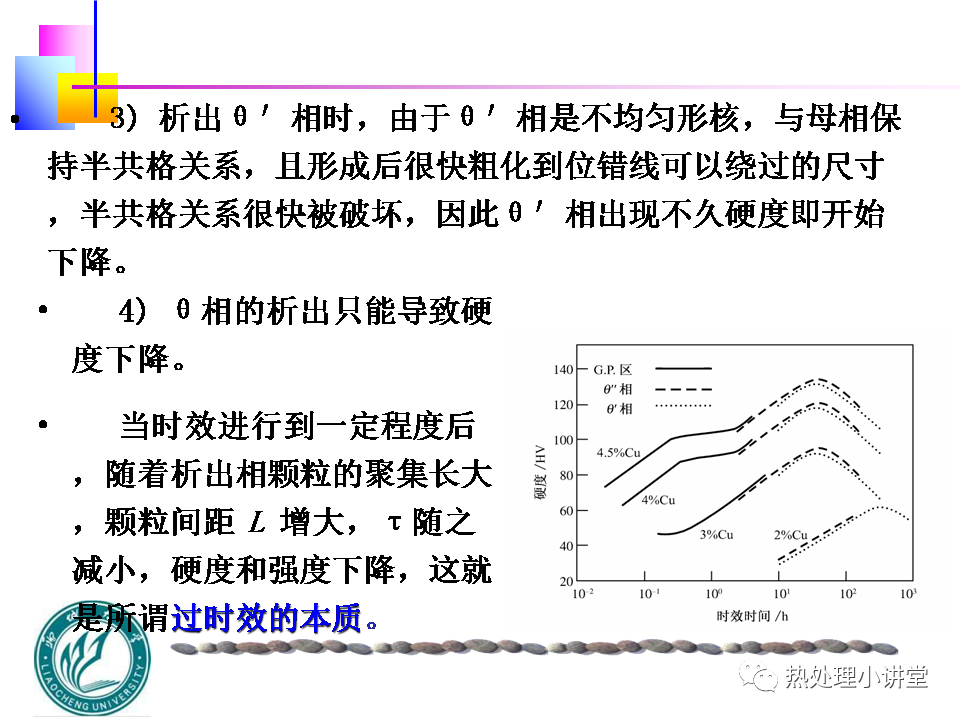

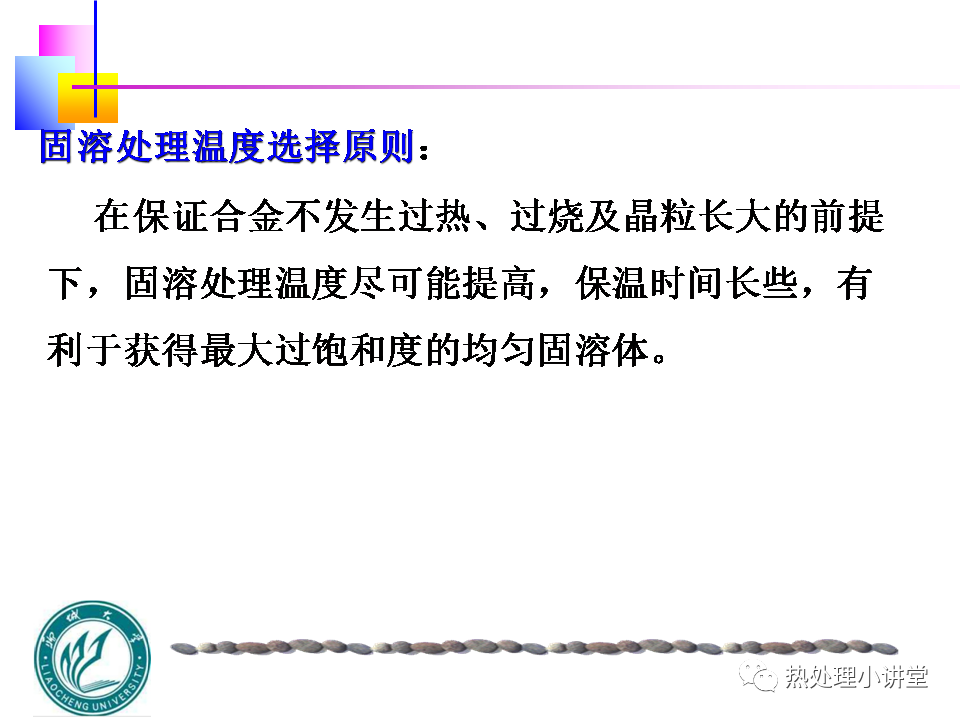

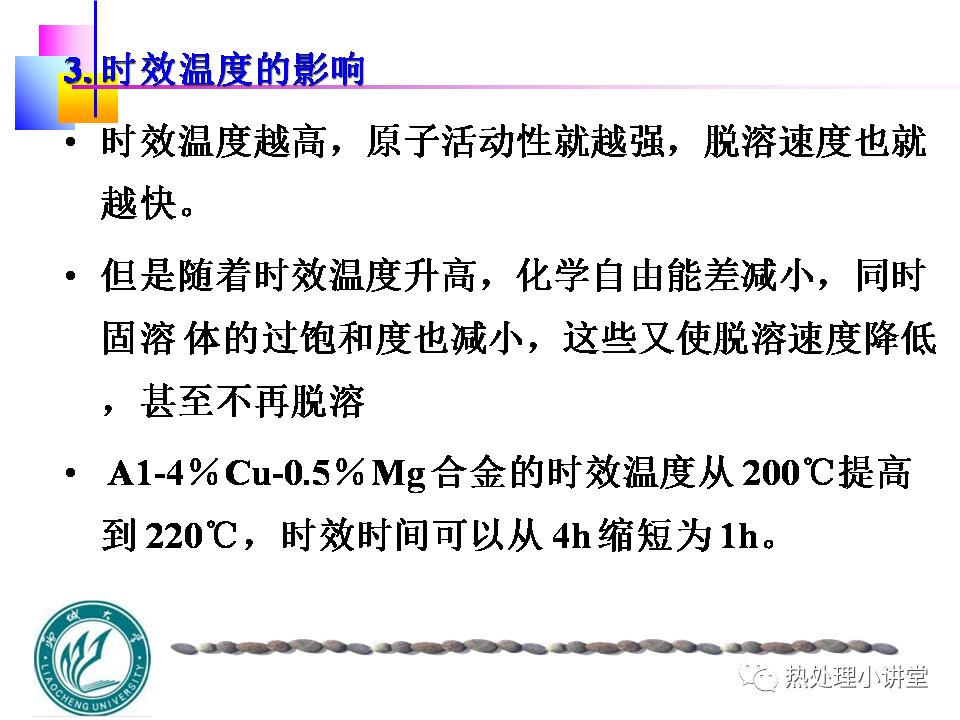

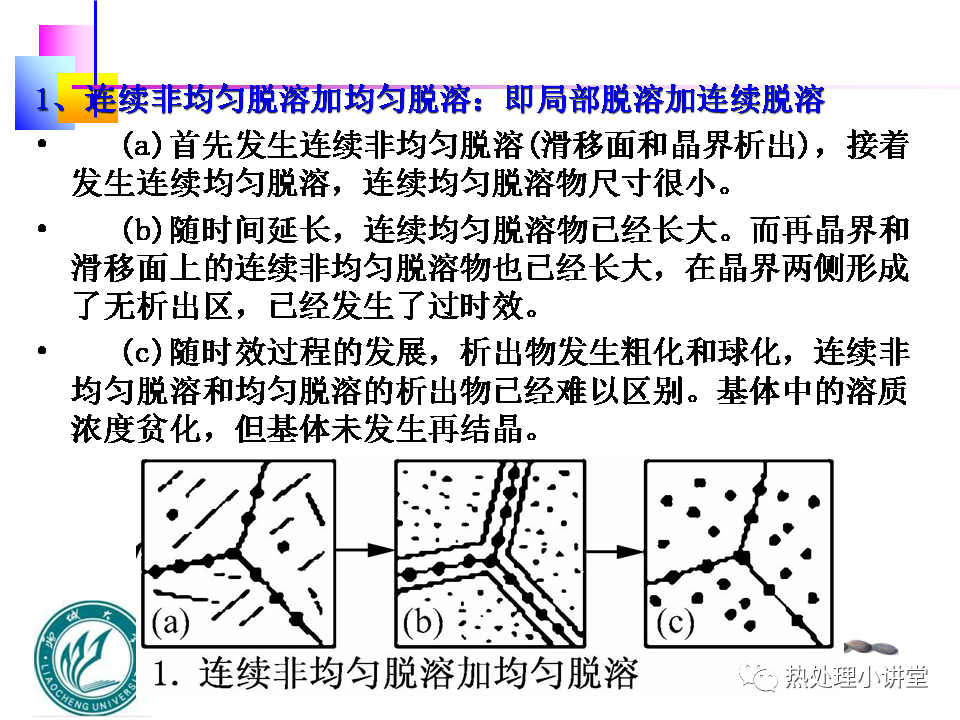

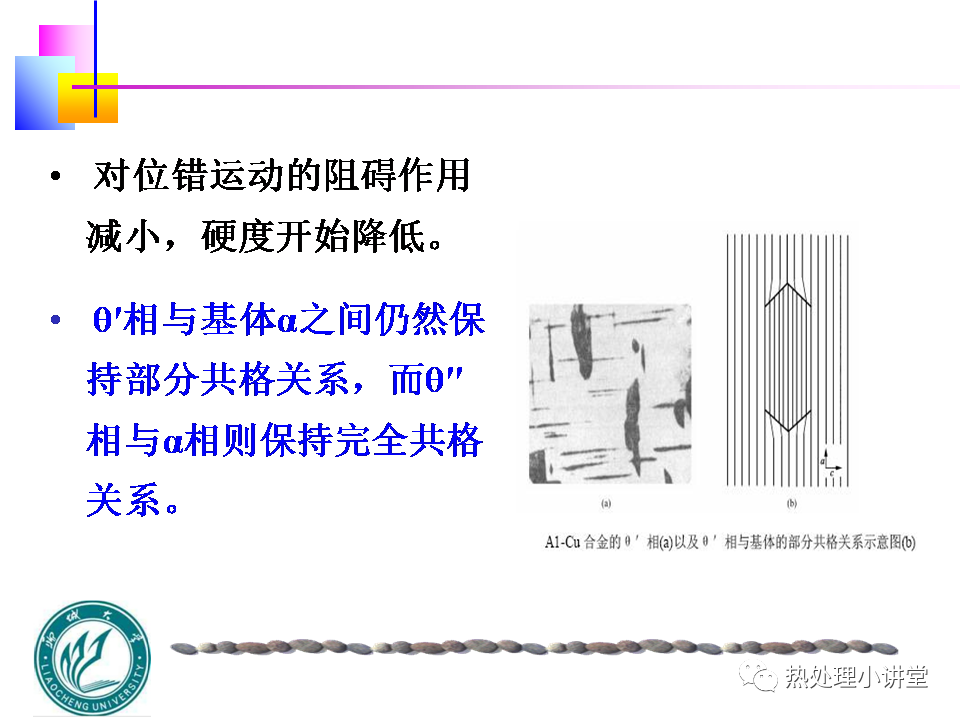

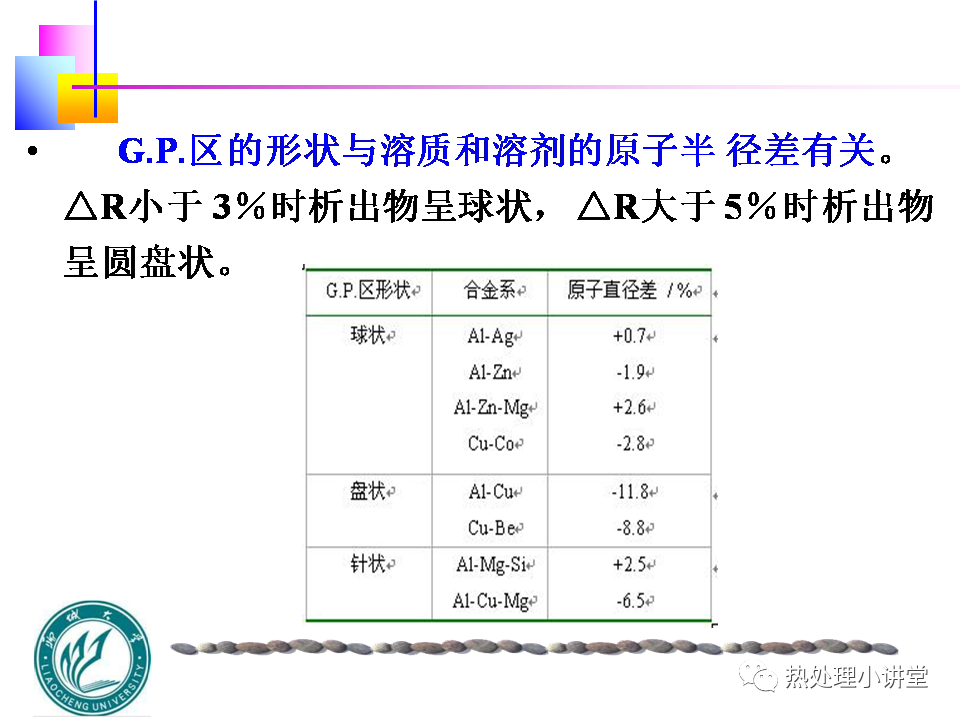

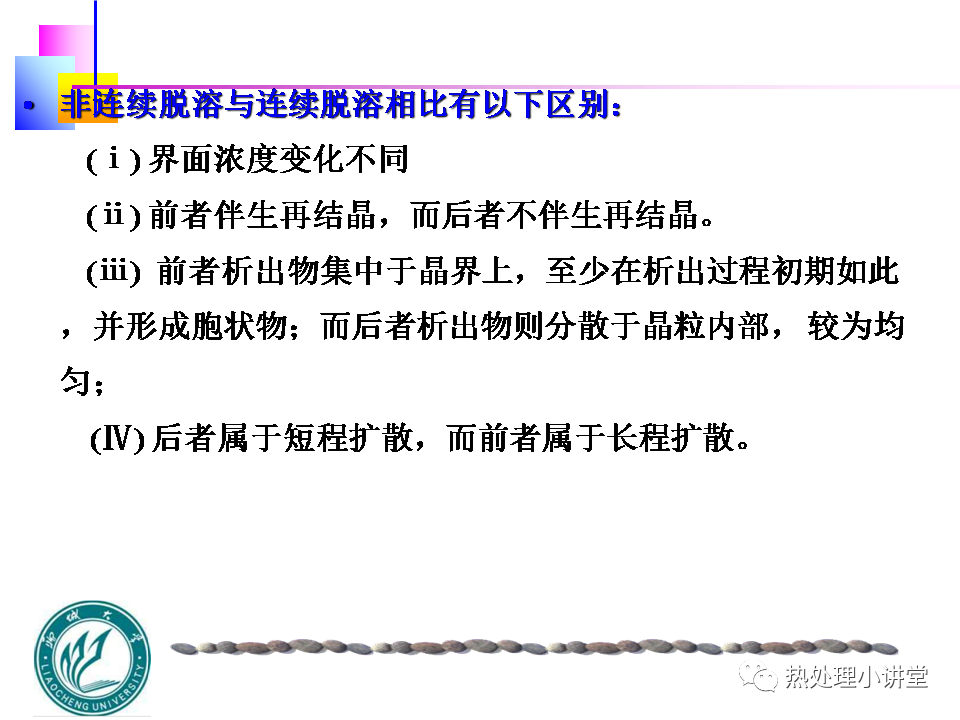

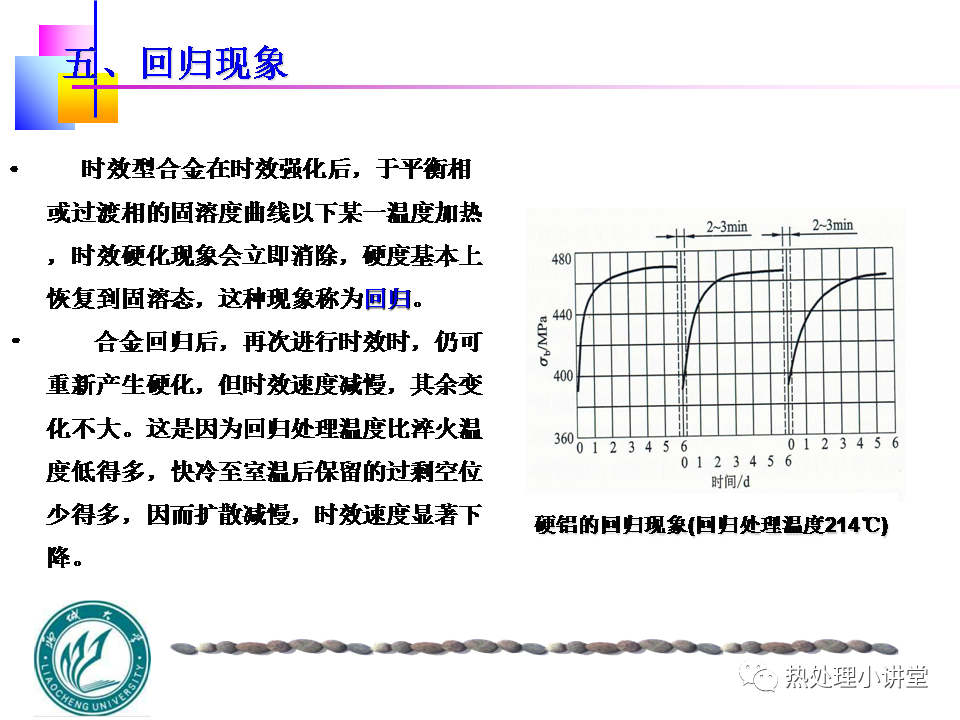

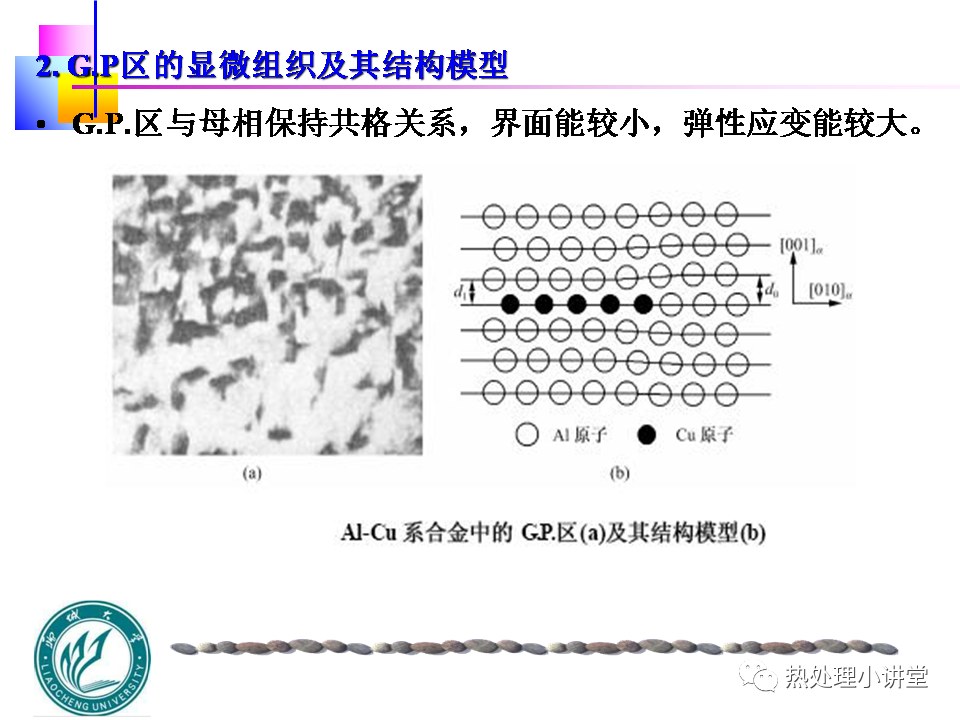

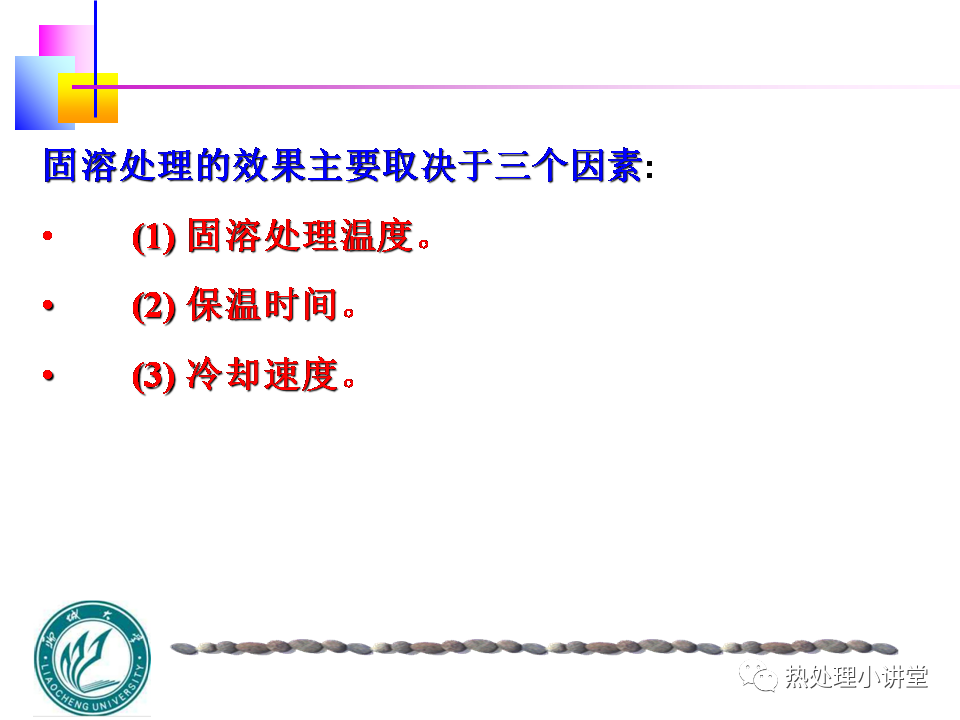

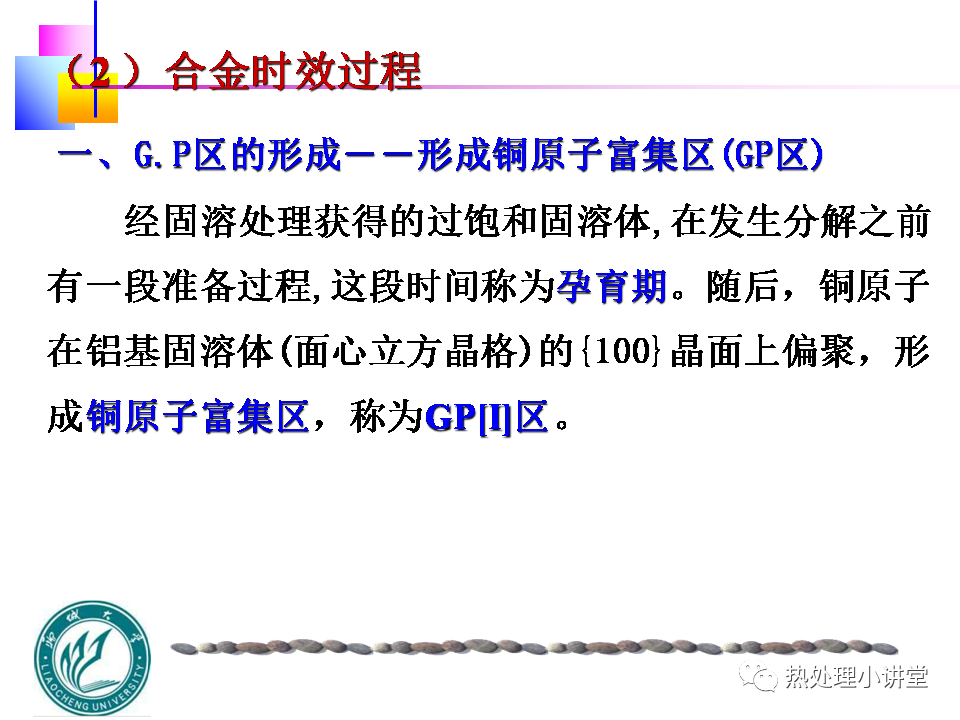

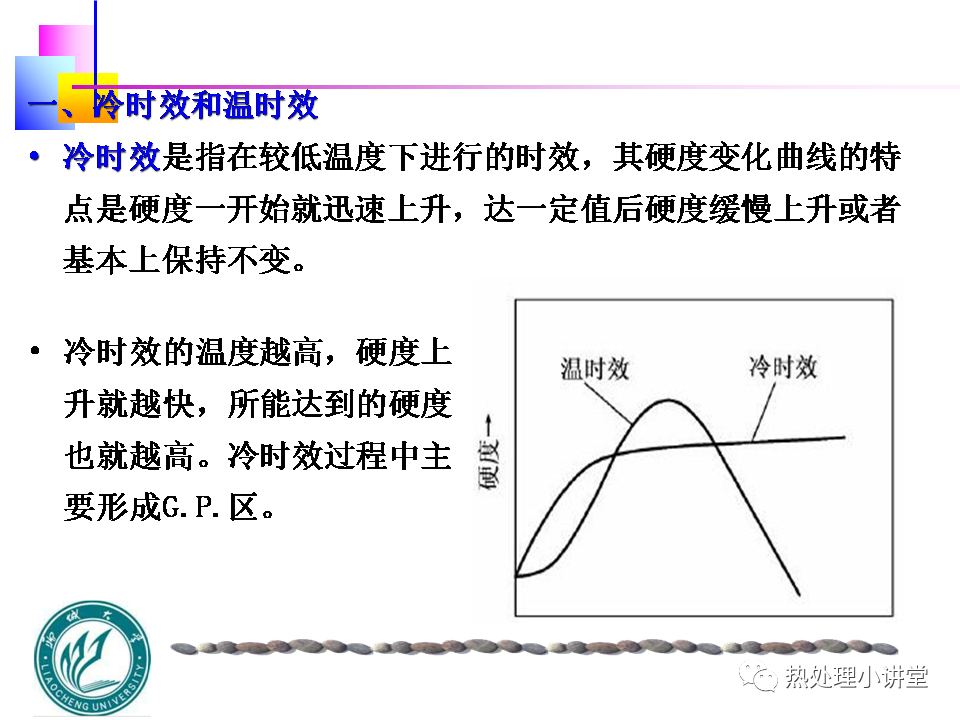

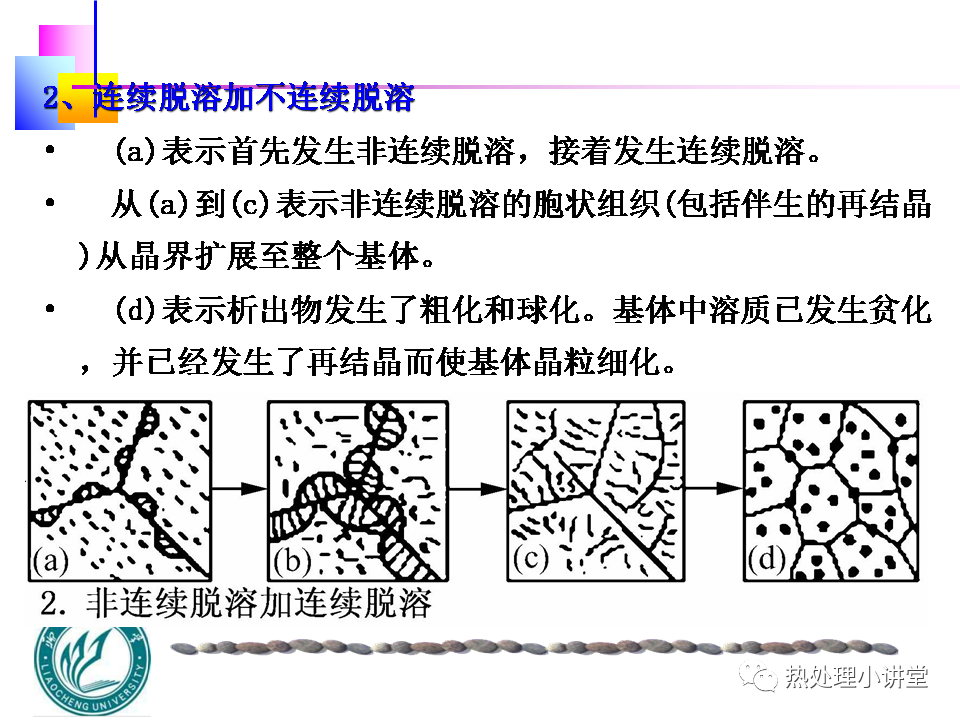

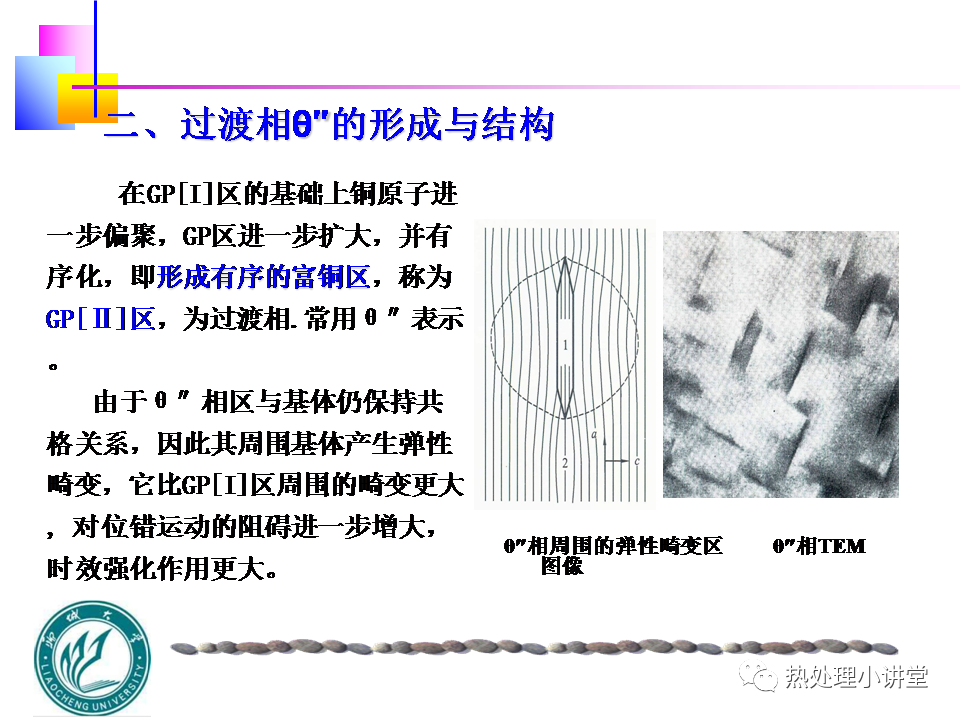

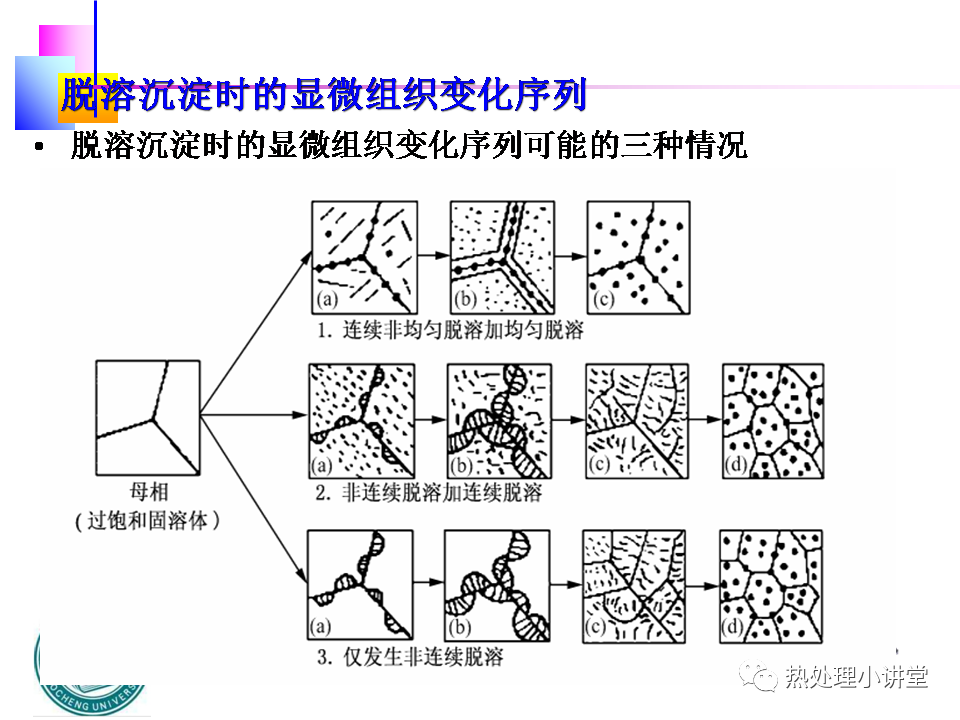

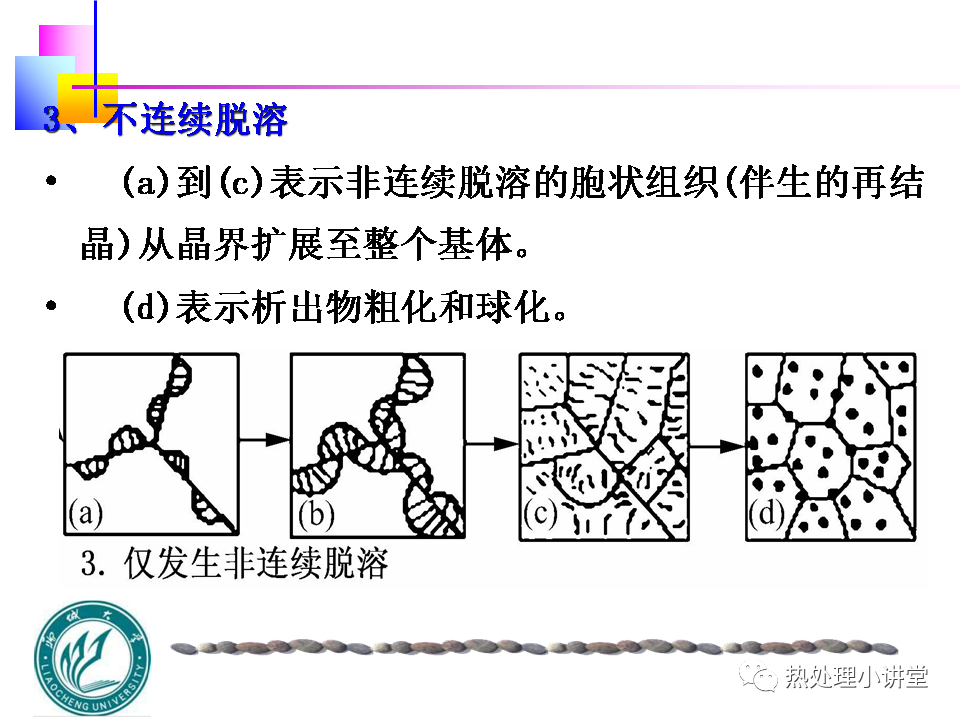

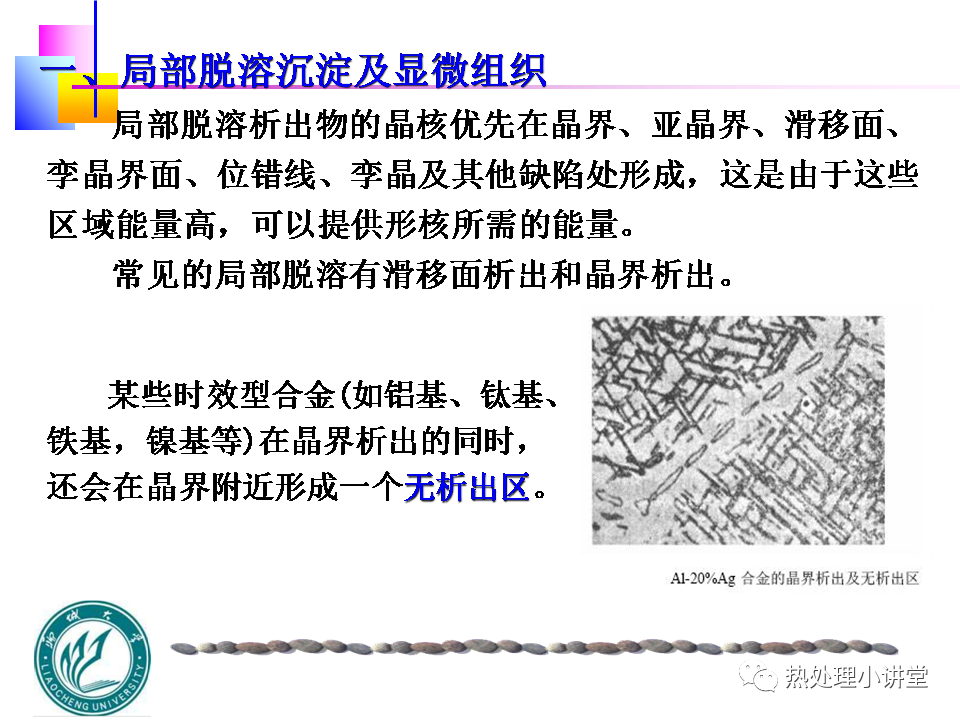

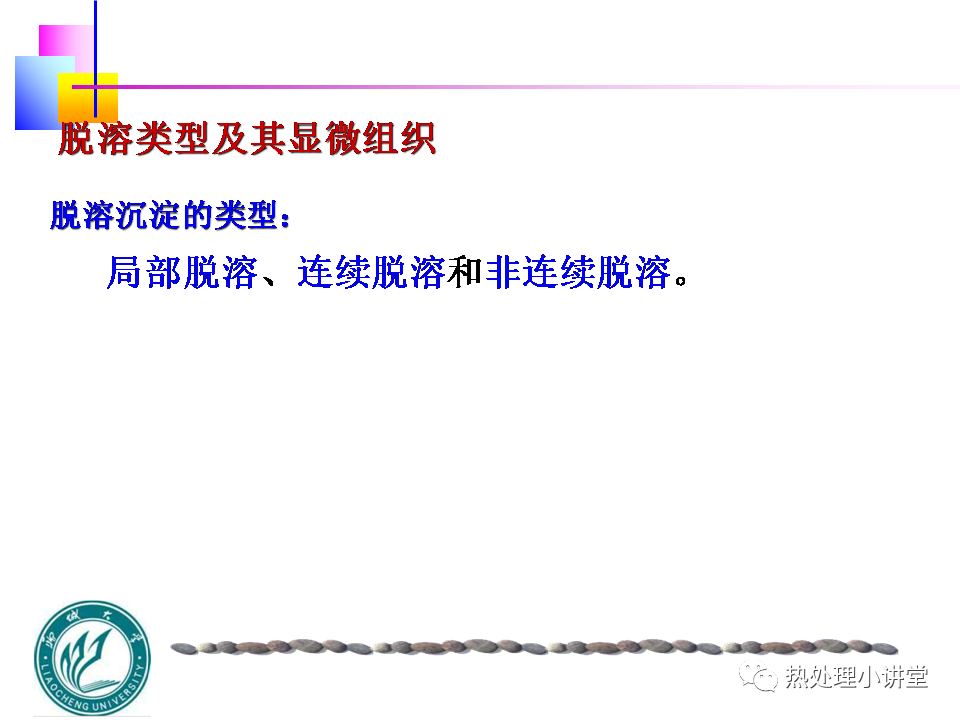

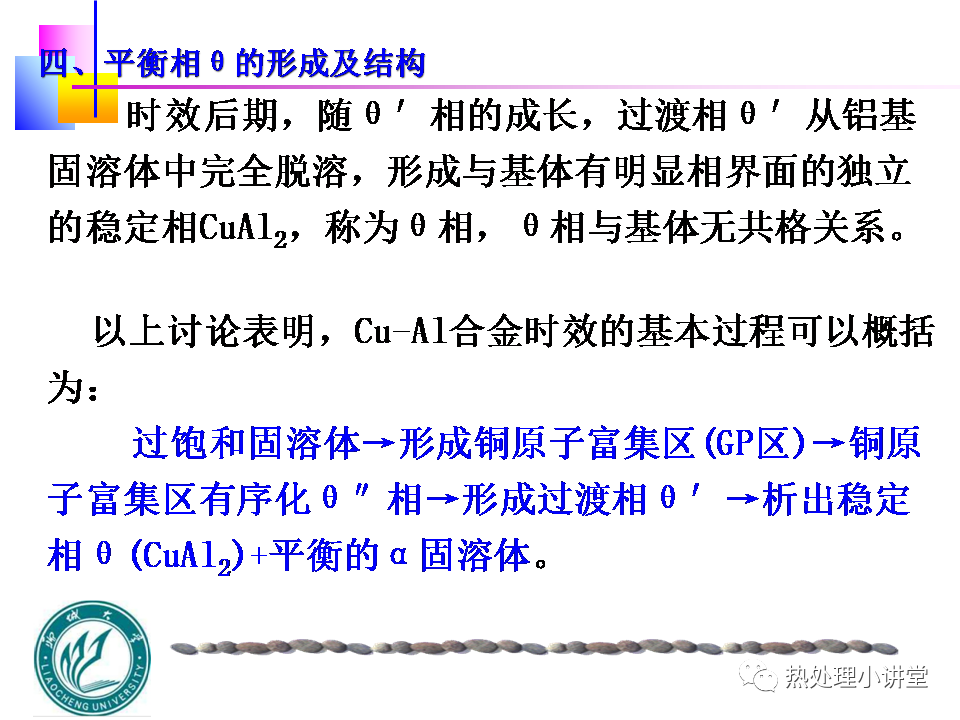

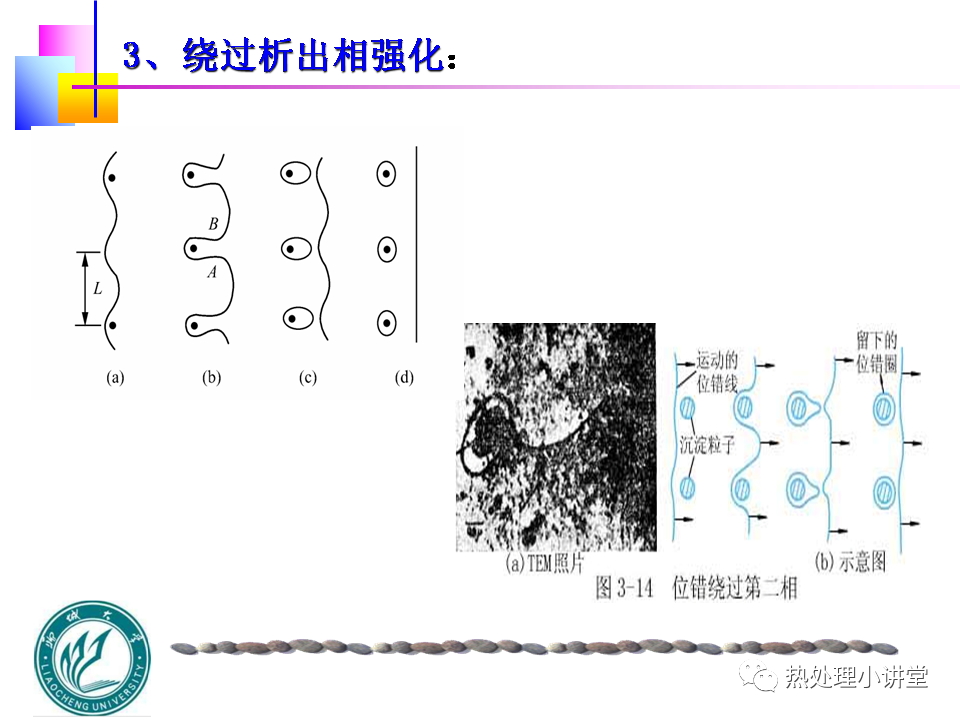

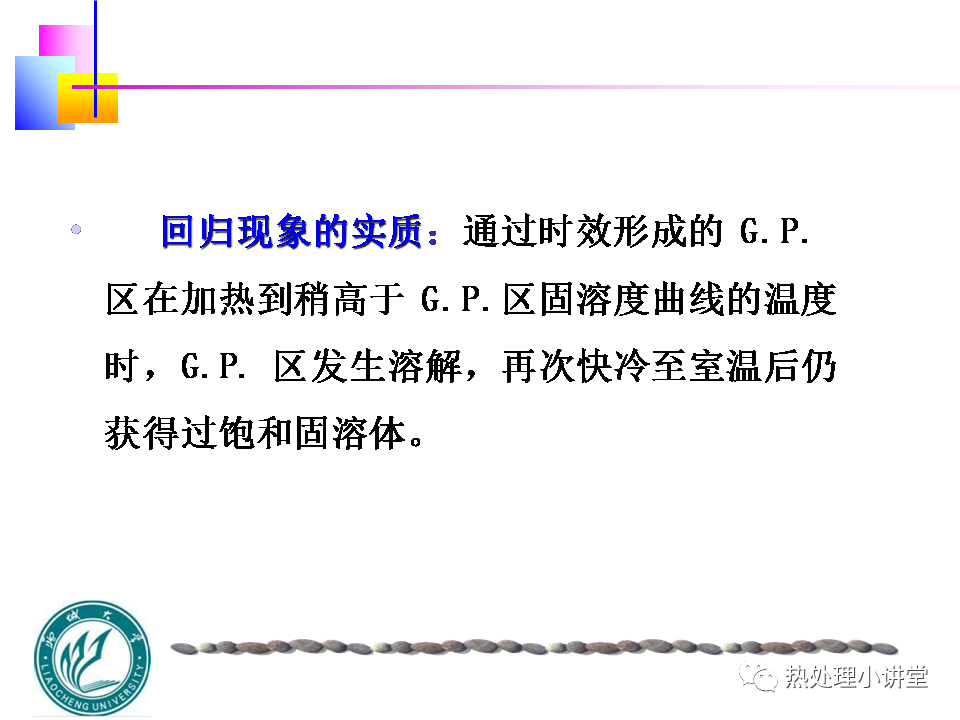

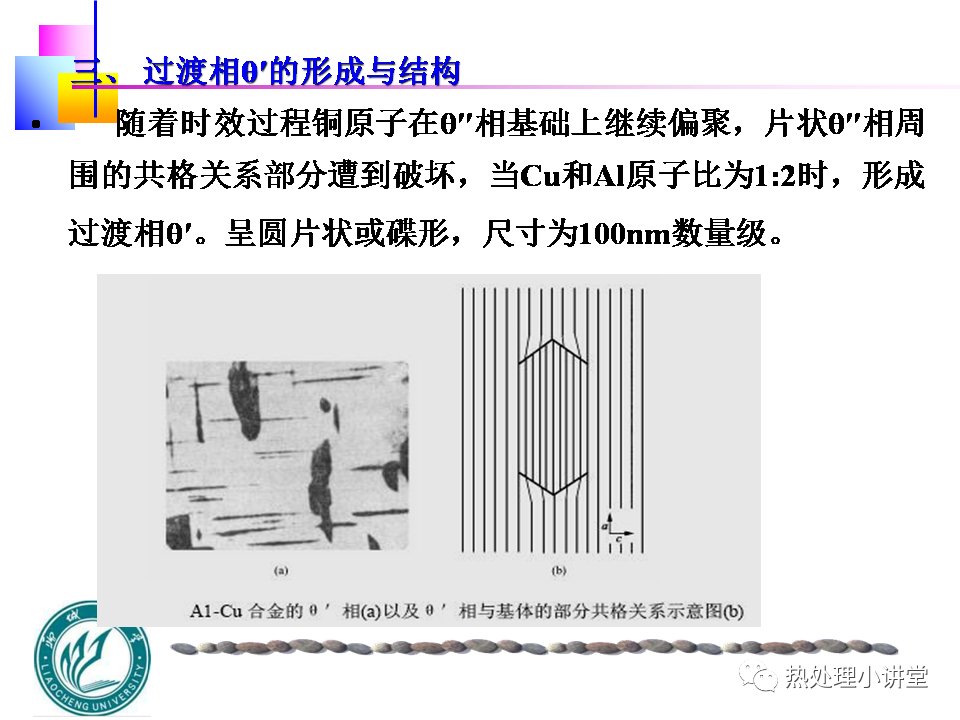

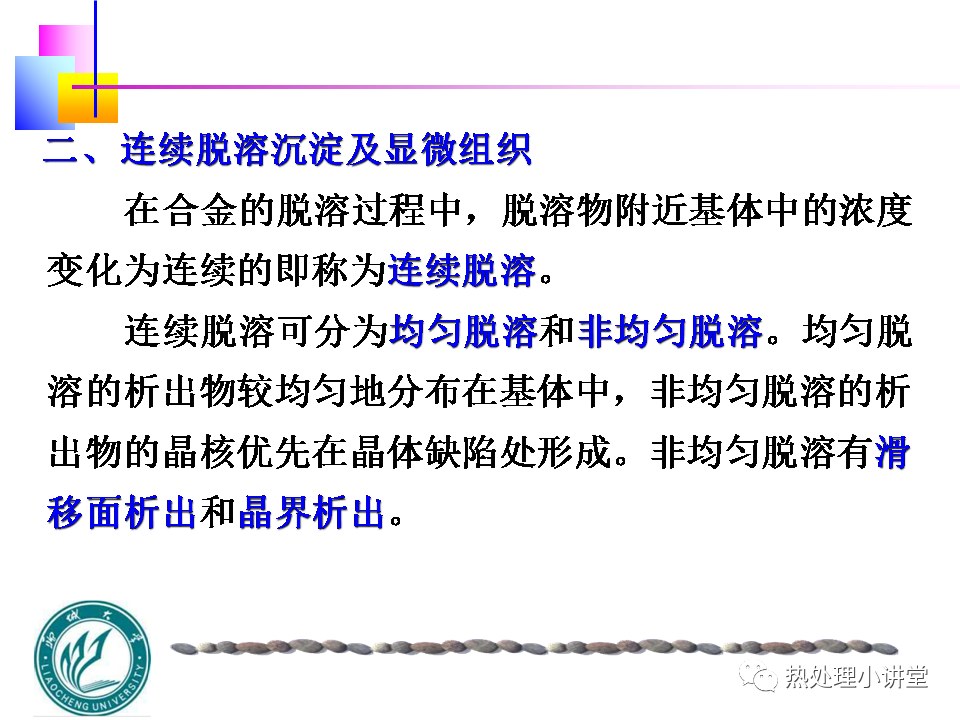

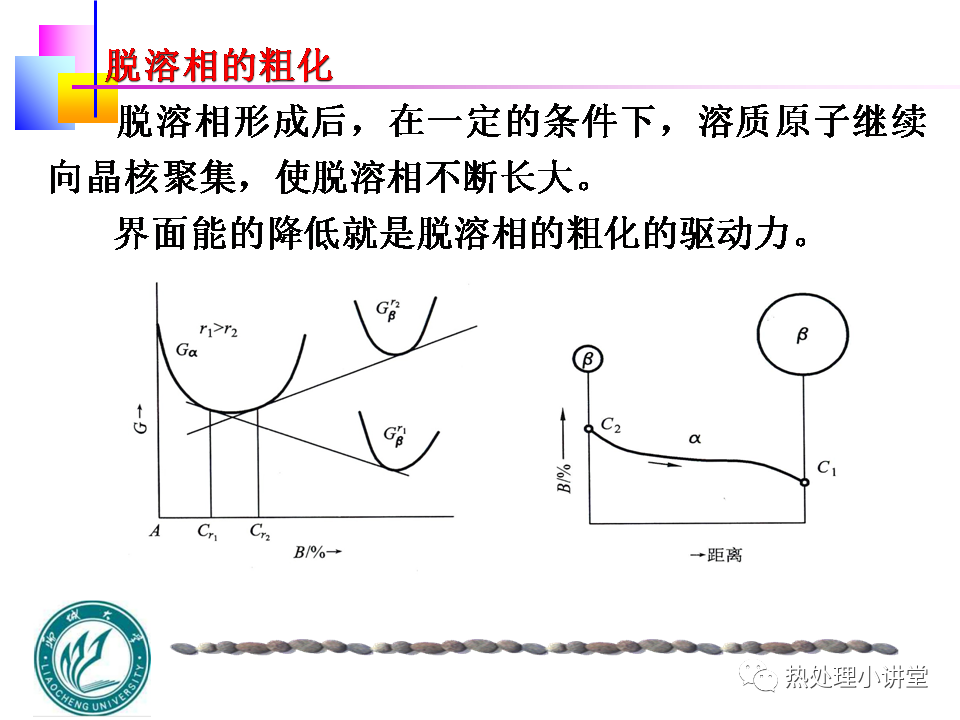

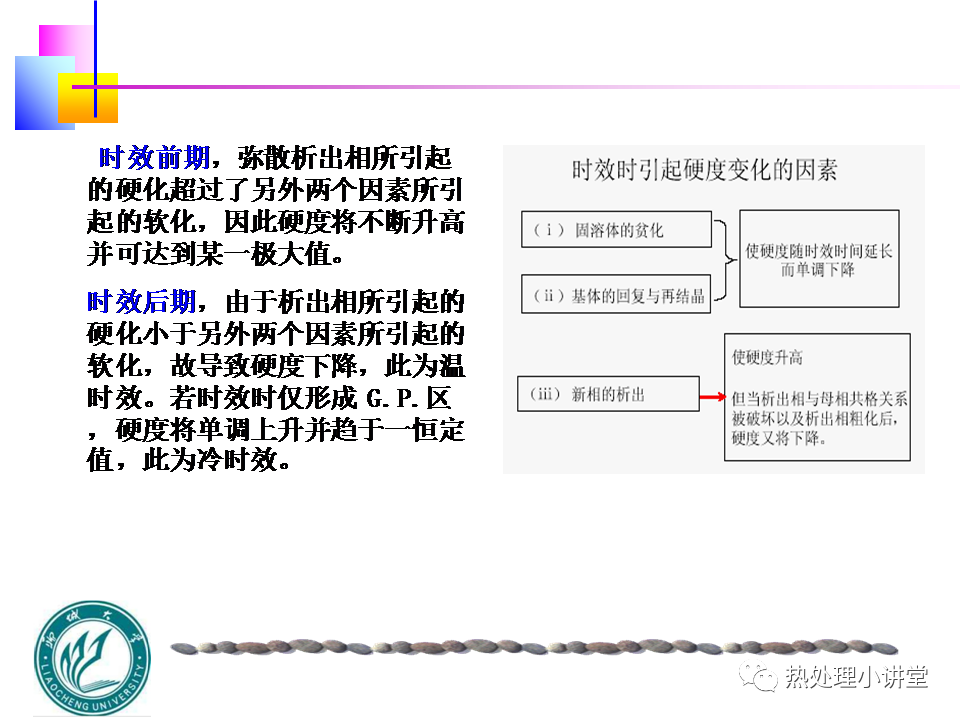

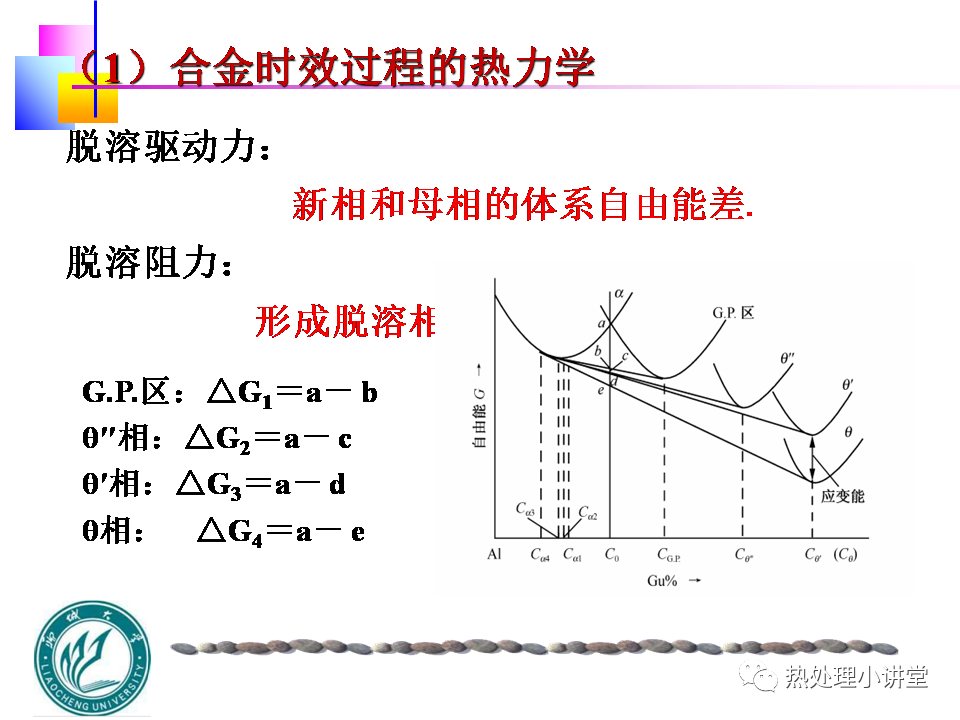

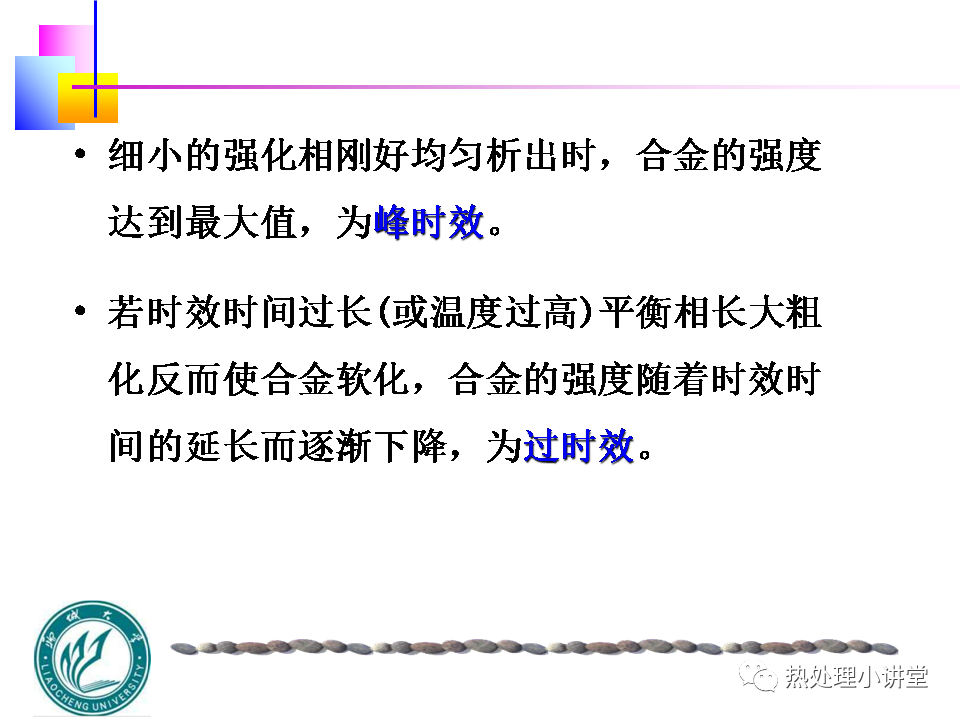

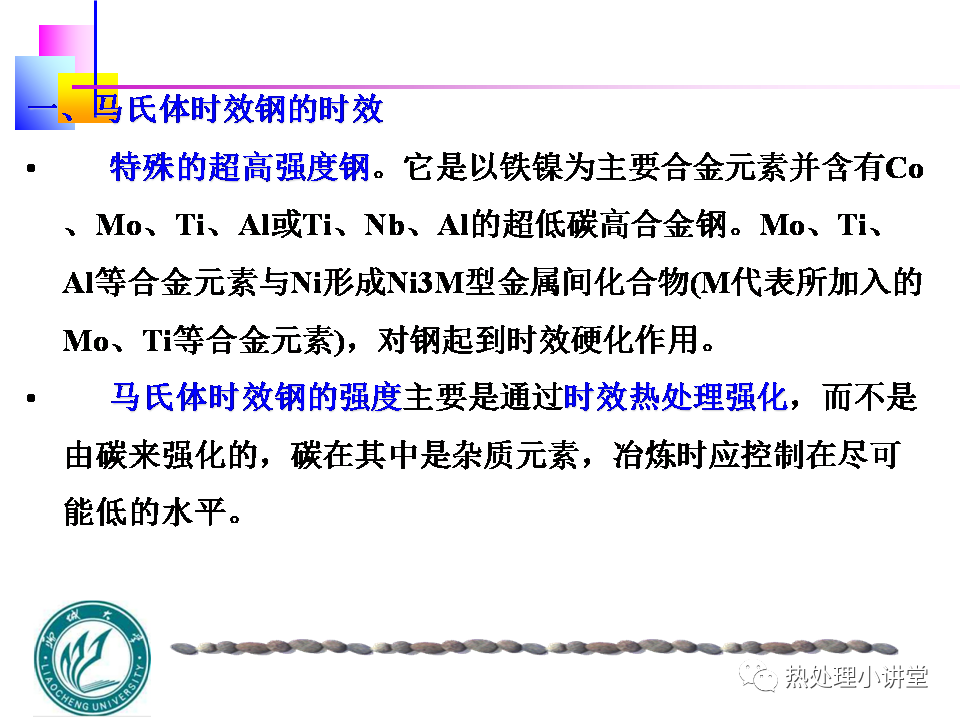

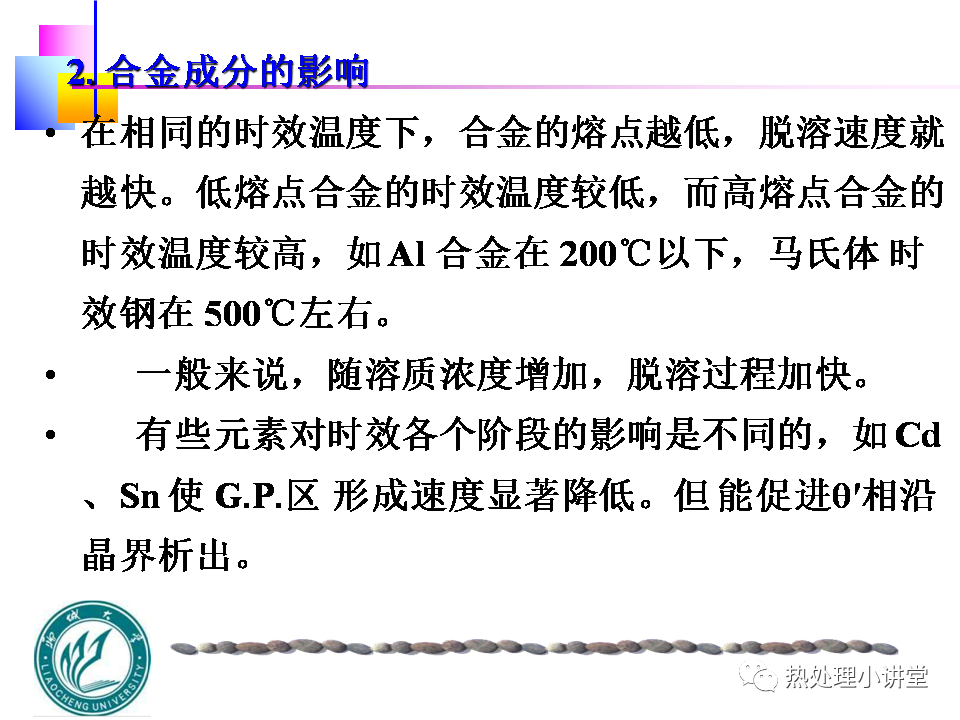

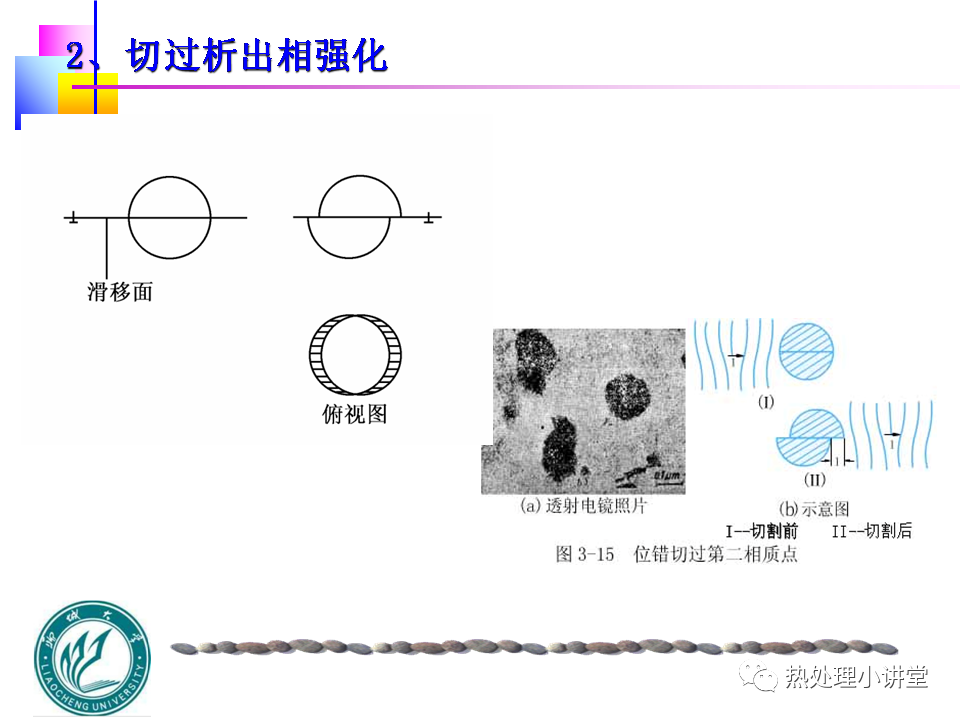

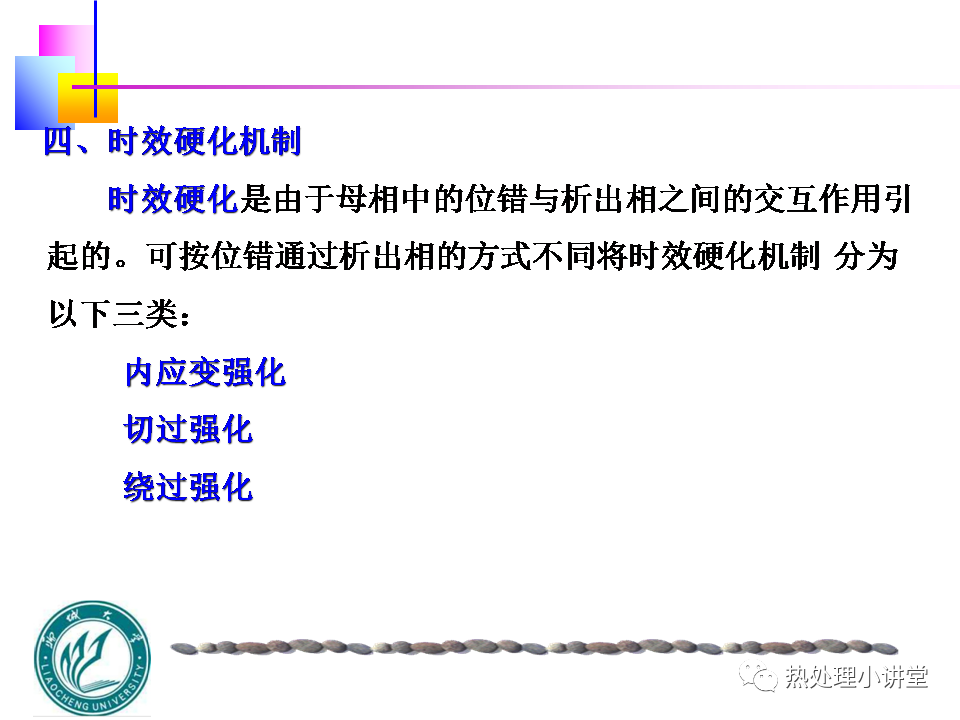

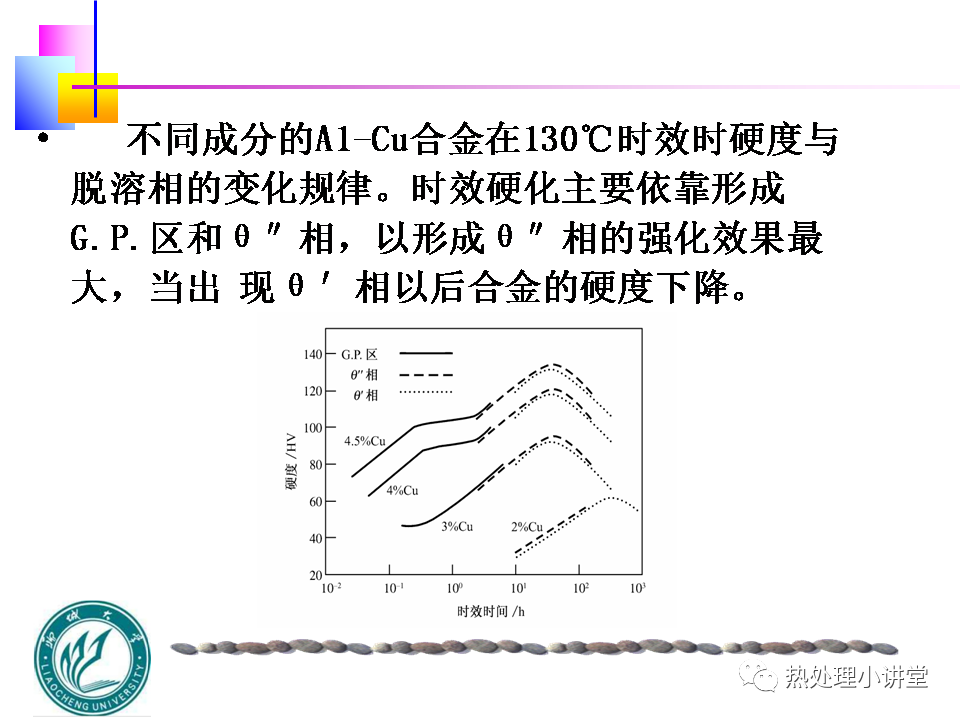

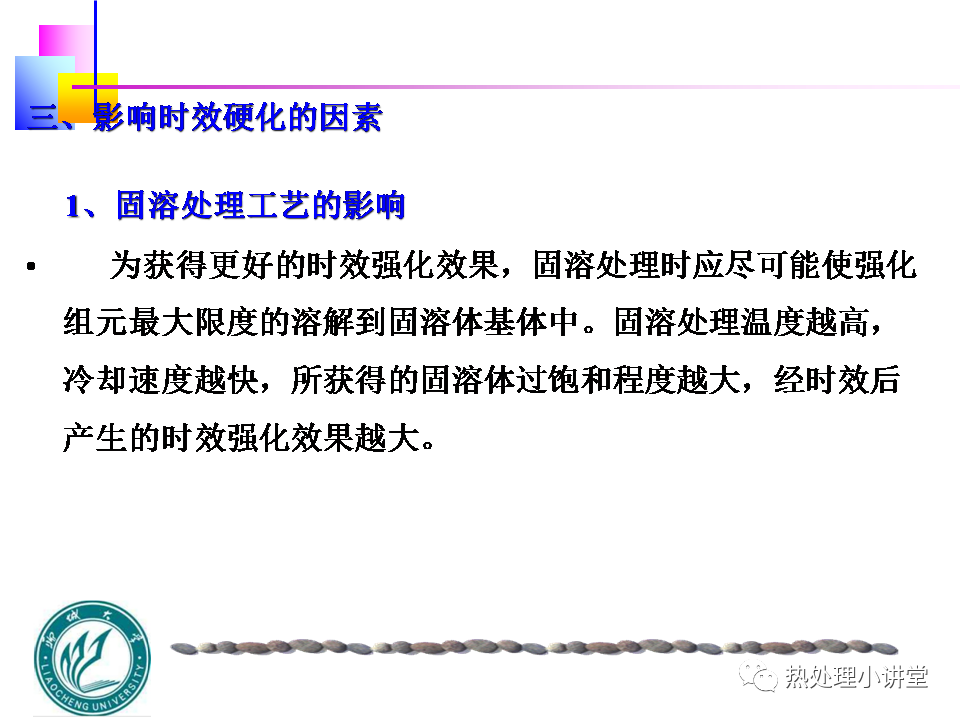

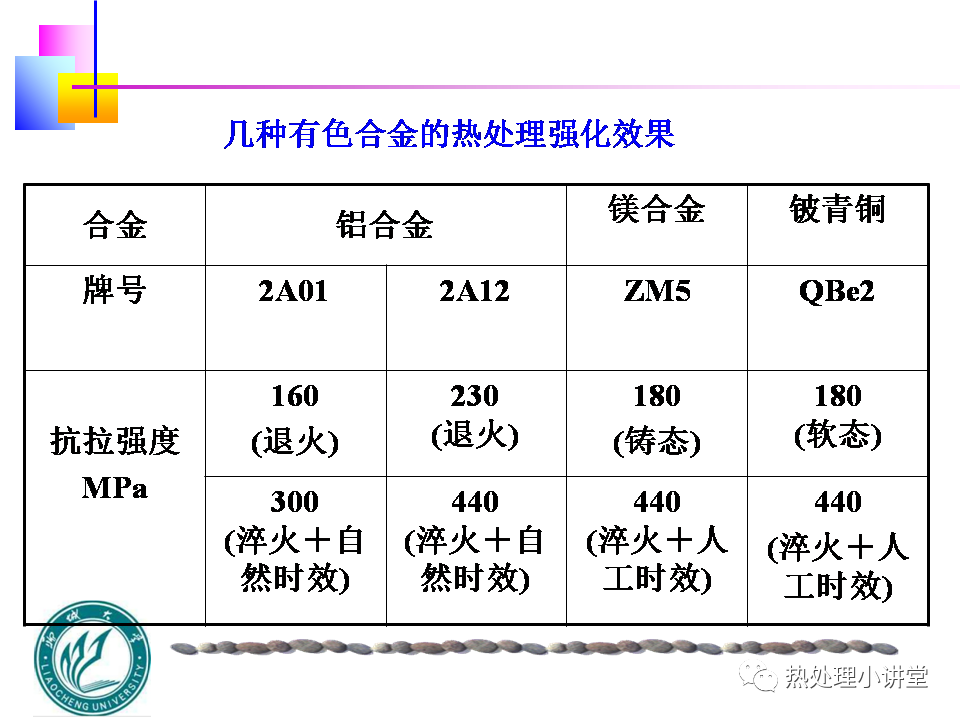

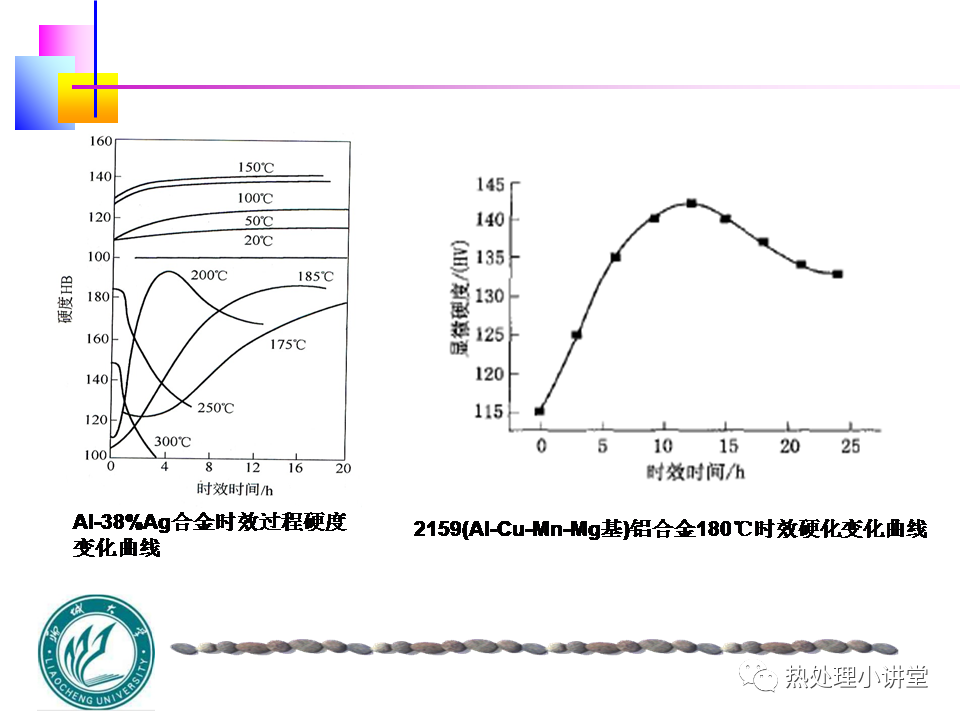

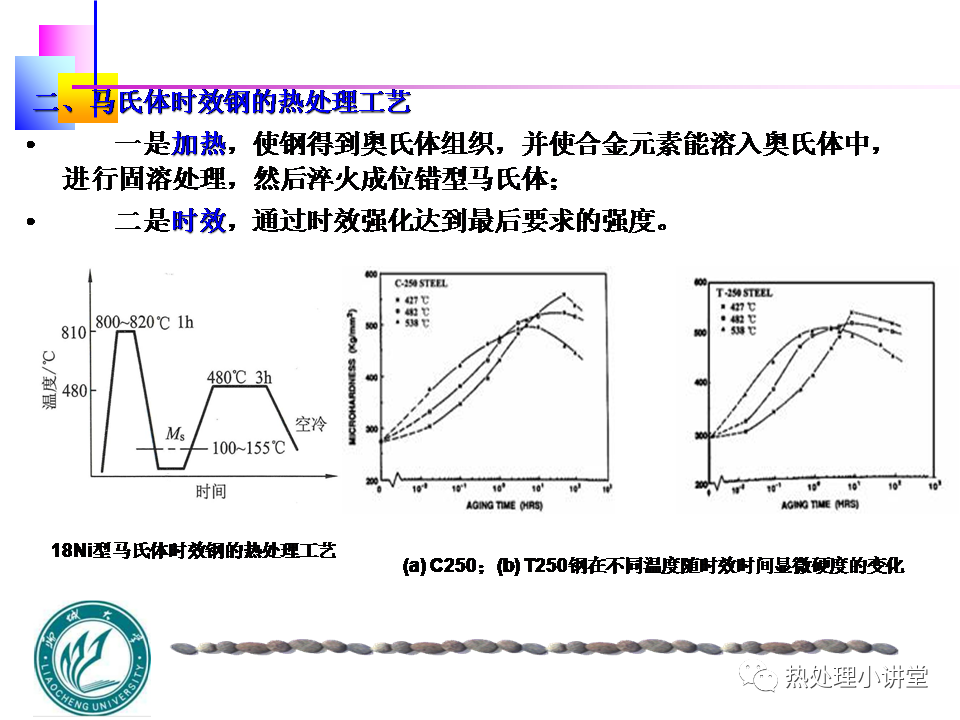

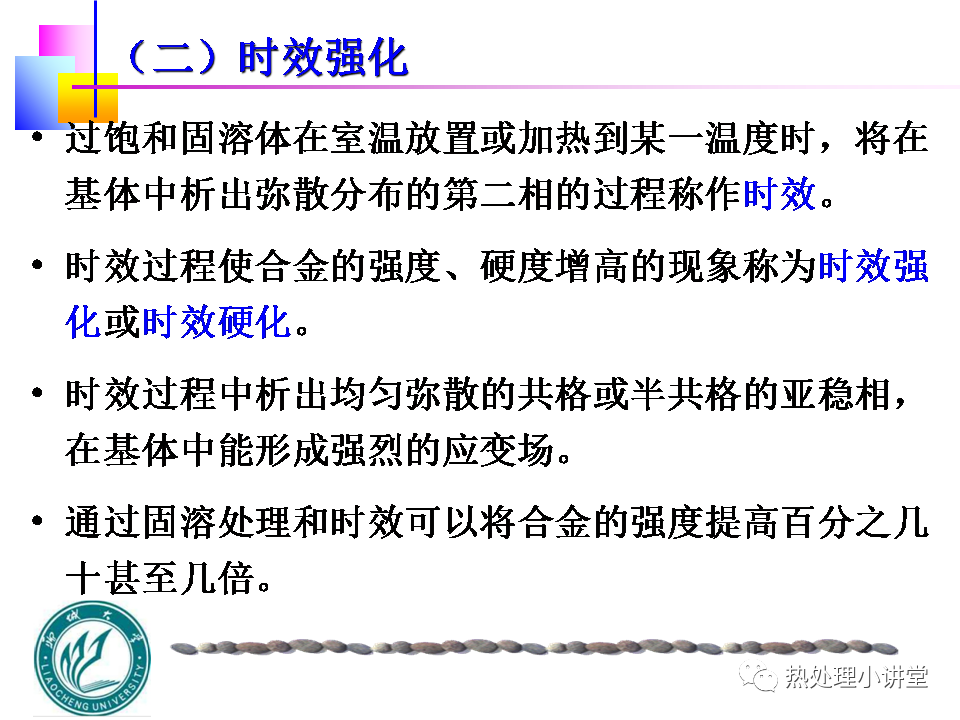

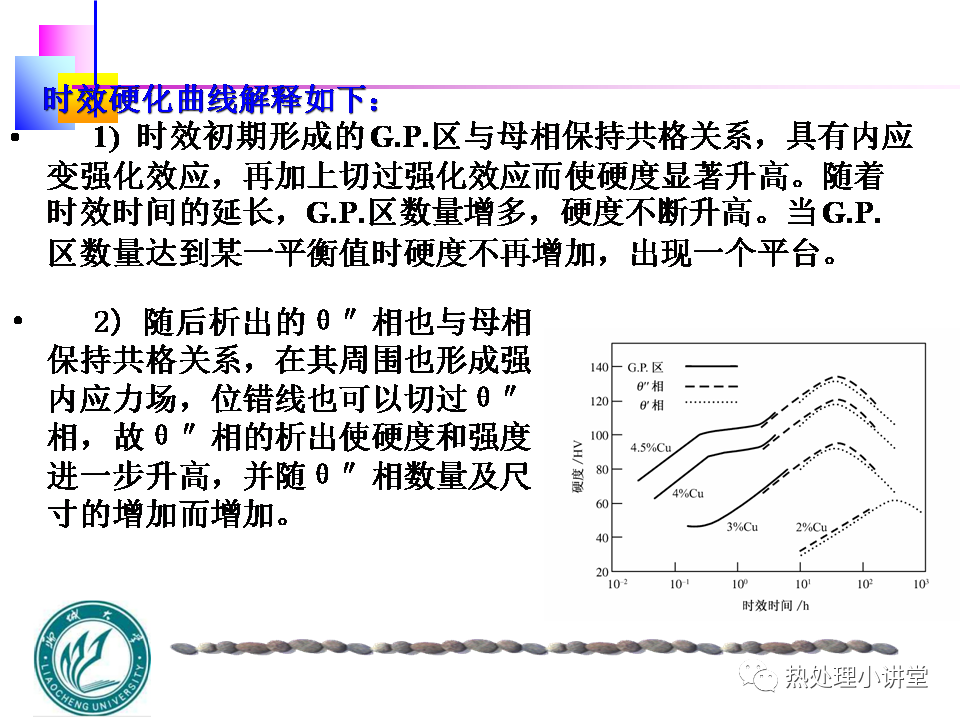

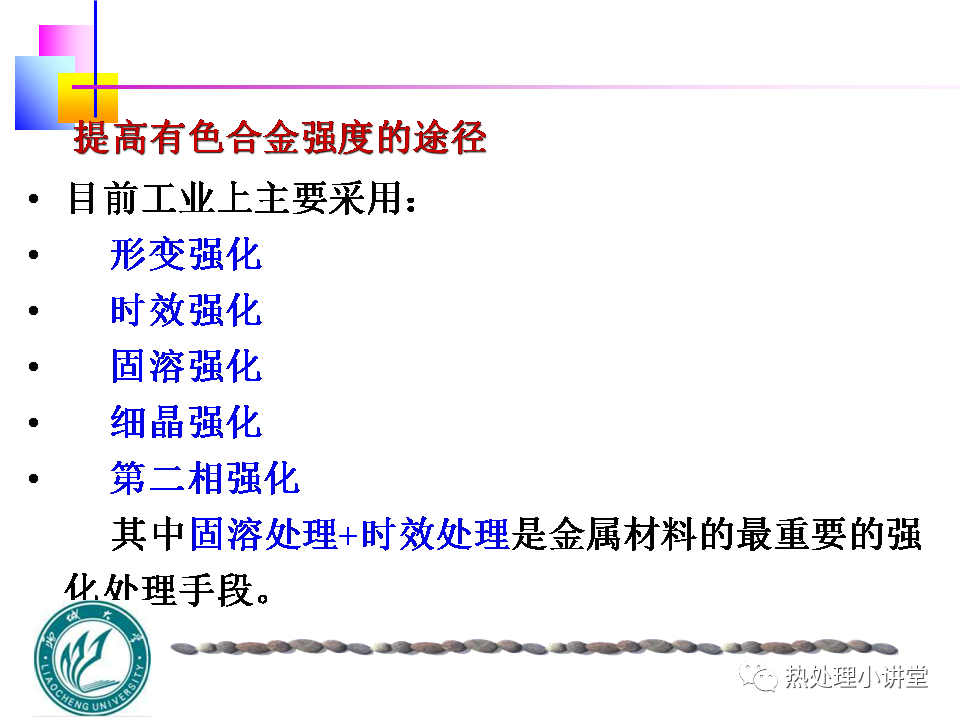

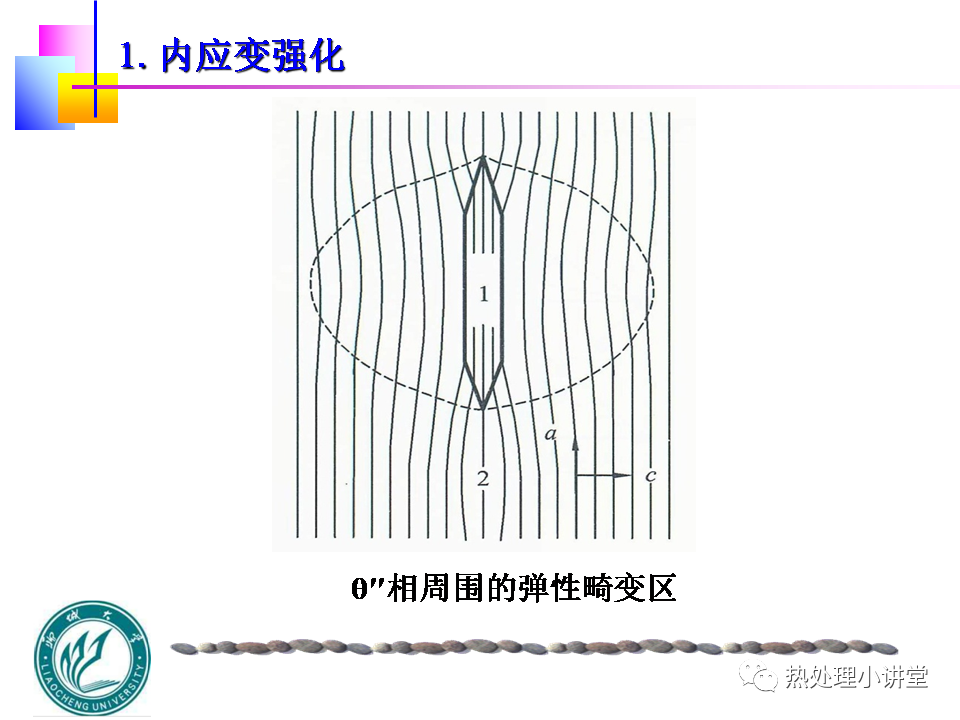

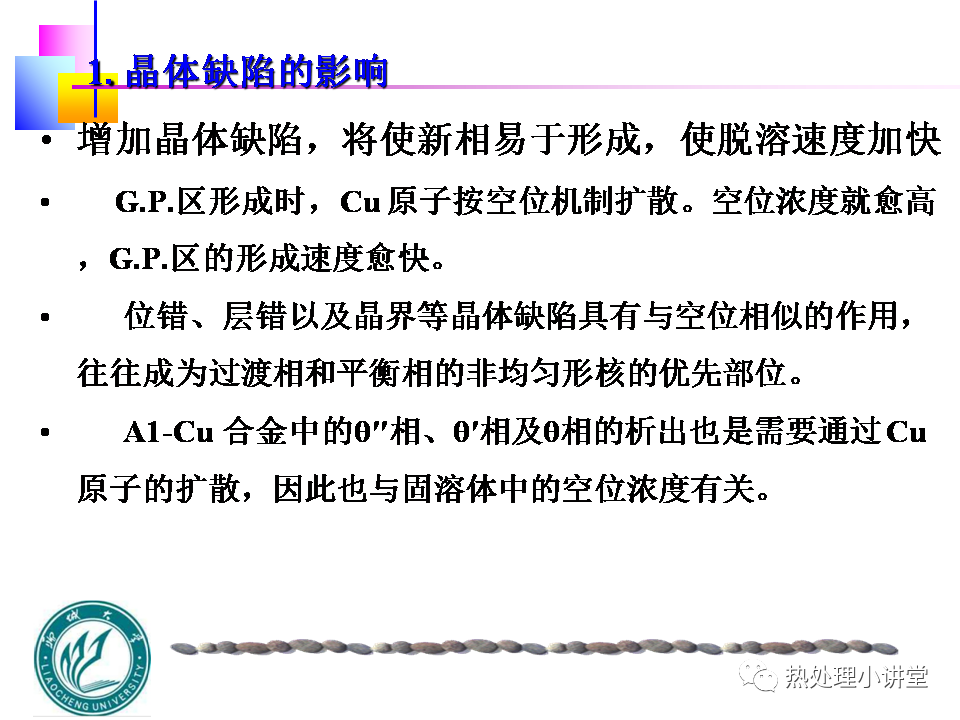

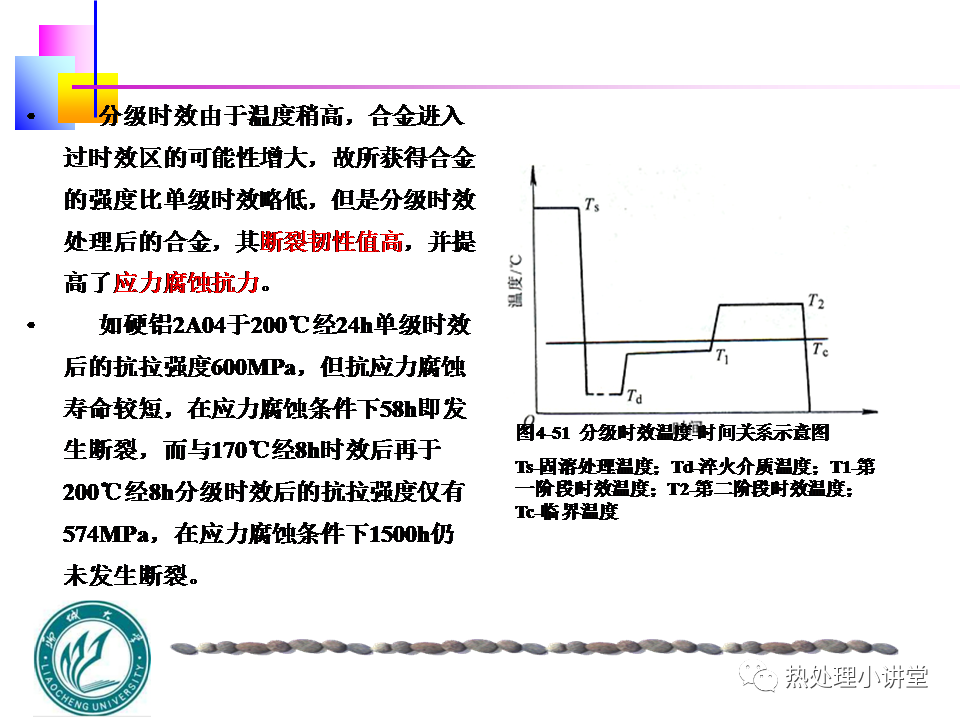

鋼（或合金）經(jīng)固溶處理（加熱固溶化后快冷，也稱淬火）后，其固溶體中的溶質(zhì)元素（合金元素）將處于過(guò)飽和狀態(tài)，如果在室溫或某一定高溫下溶質(zhì)原子仍具有一定的擴(kuò)散能力，那么隨時(shí)間的延續(xù)，過(guò)飽和固溶體中的溶質(zhì)元素將發(fā)生脫溶（或析出），從而使鋼（或合金）的力學(xué)性能發(fā)生變化，即時(shí)效，如圖1所示。如果這一變化過(guò)程是在室溫下發(fā)生的就稱為自然時(shí)效，如果是在某一定高溫下發(fā)生的就稱為人工時(shí)效。可見(jiàn)，要發(fā)生時(shí)效必須具備下列條件：

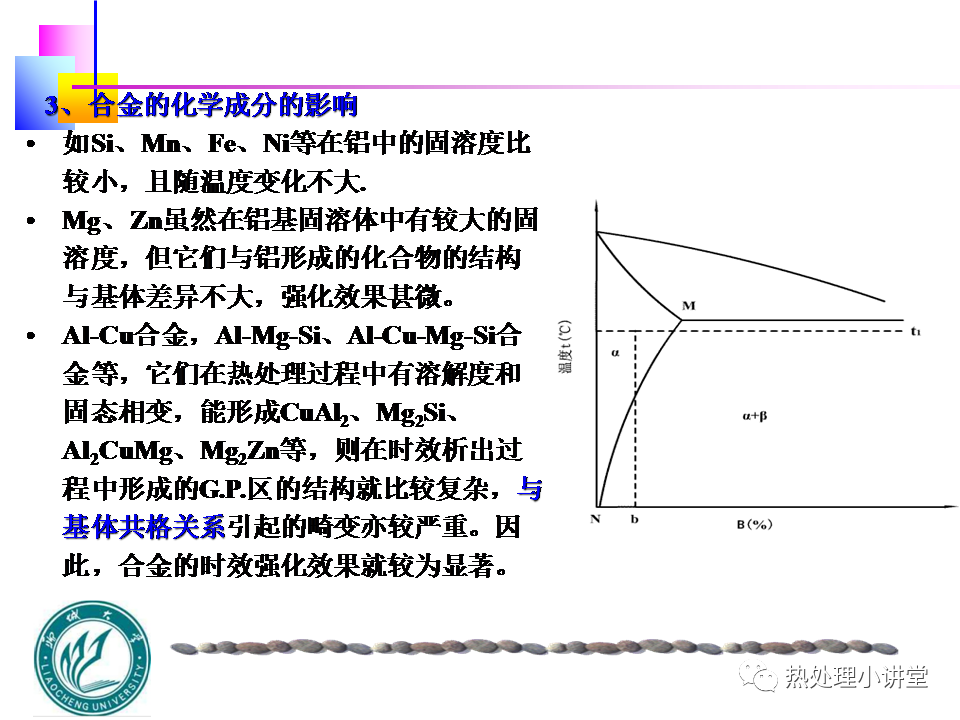

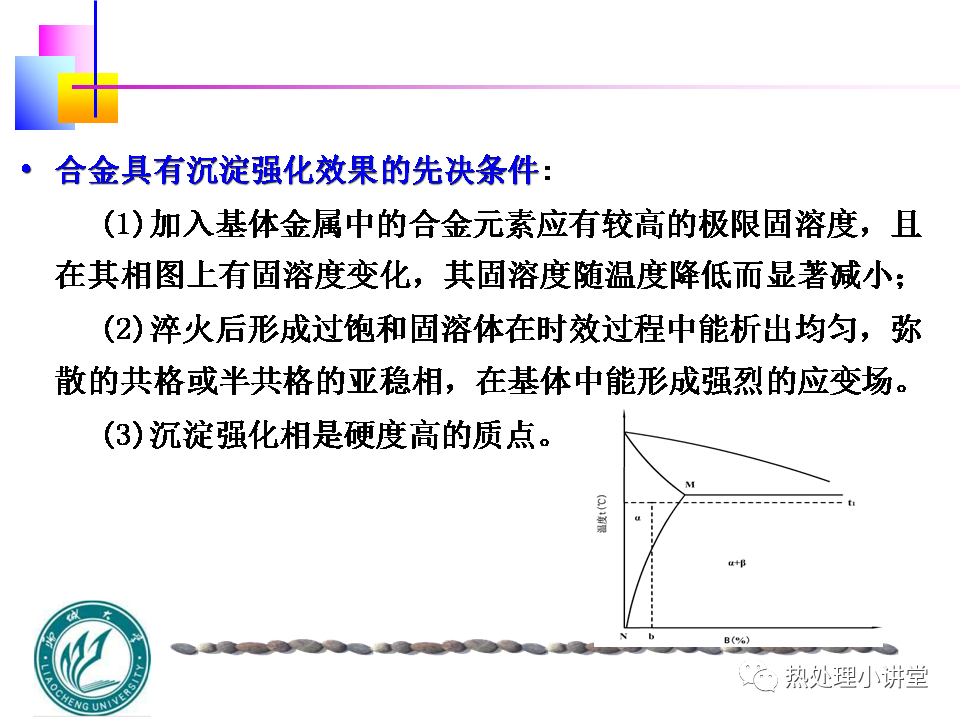

①溶質(zhì)元素在固溶體中應(yīng)具有一定的固溶度，并隨溫度下降而減小；
②經(jīng)高溫固溶處理后溶質(zhì)元素處于過(guò)飽和狀態(tài)；

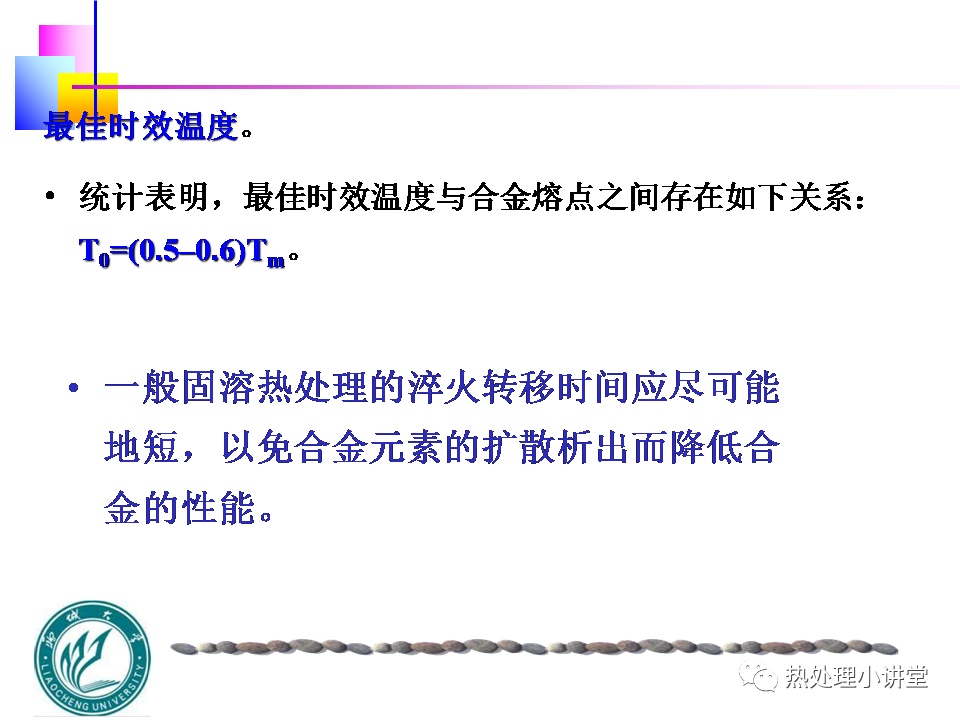

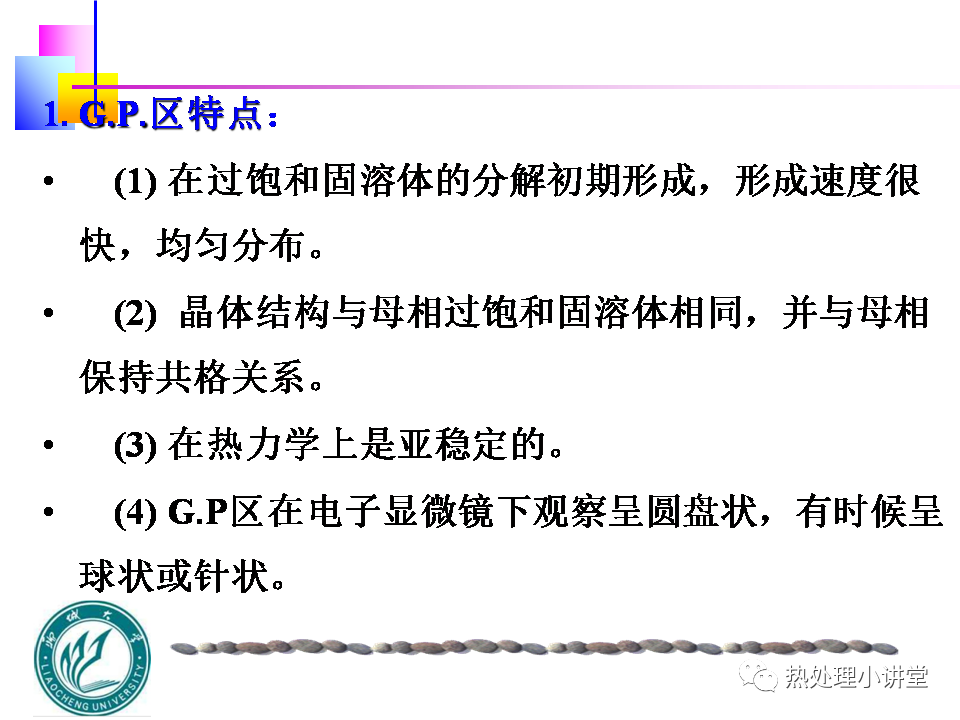

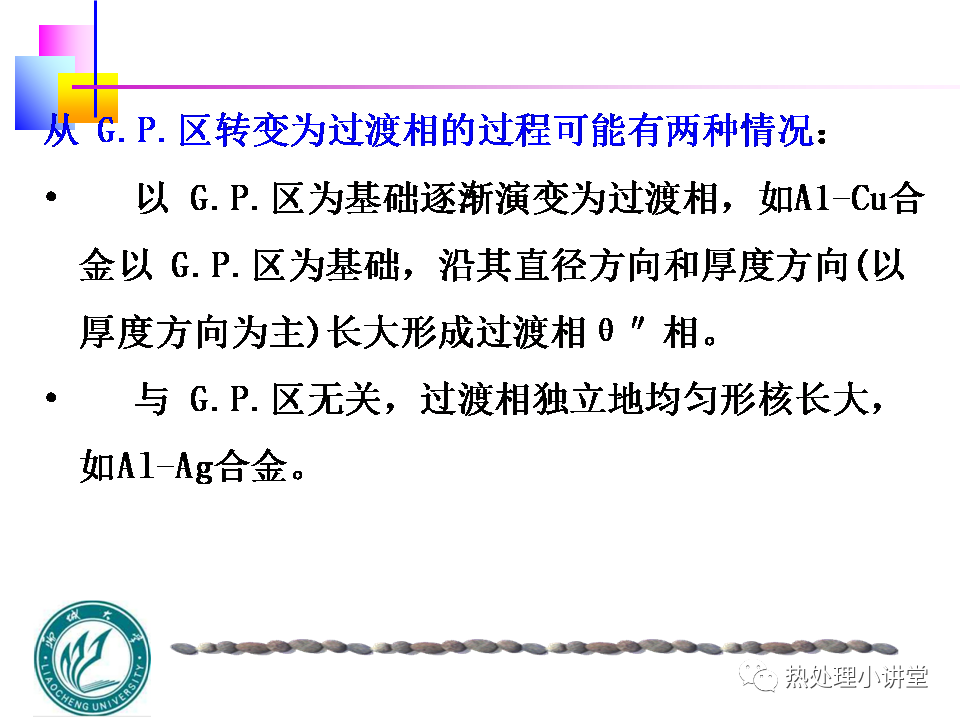

③在較低溫度（室溫或高于室溫）下，溶質(zhì)原子仍具有一定的擴(kuò)散能力。

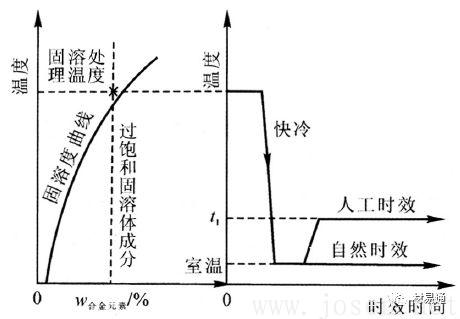

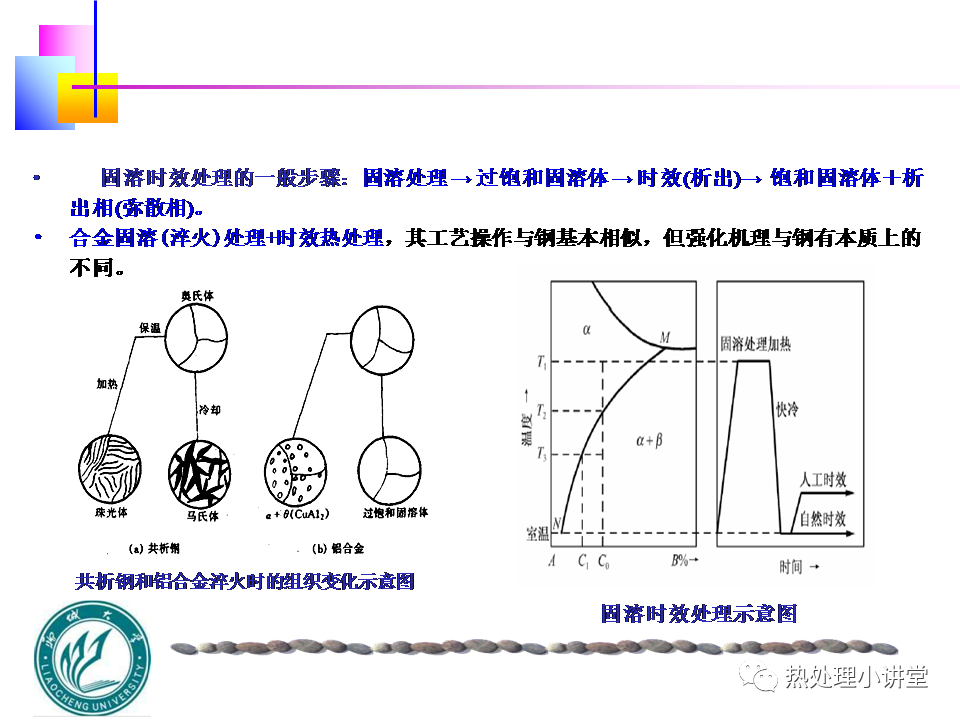

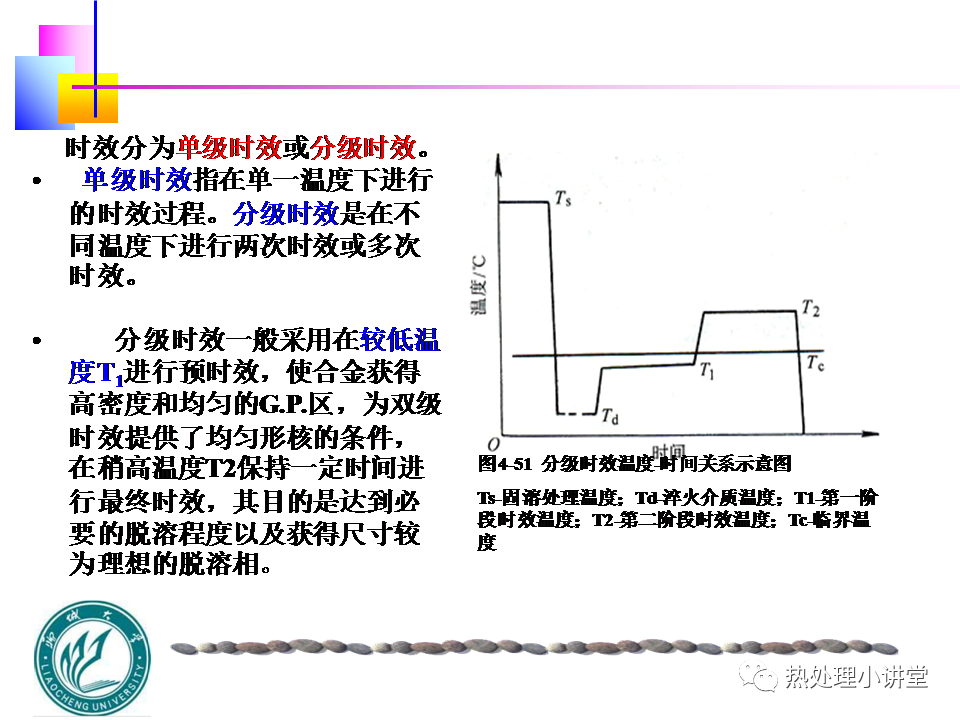

圖1 固溶處理后時(shí)效的工藝過(guò)程
來(lái)源：熱處理小講堂
相關(guān)文章:
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.jmdakun.com/Steel-Knowledge/hjsx.html
|
