熱軋無縫鋼管的穿孔|熱軋無縫鋼管的穿孔裂紋

[ 關鍵詞：熱軋無縫鋼管的穿孔　發表日期：2022-12-21 10:00:04 ]

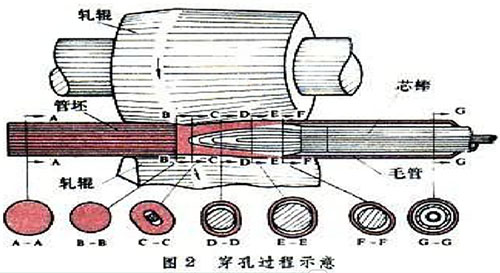

熱軋無縫鋼管的穿孔示意圖

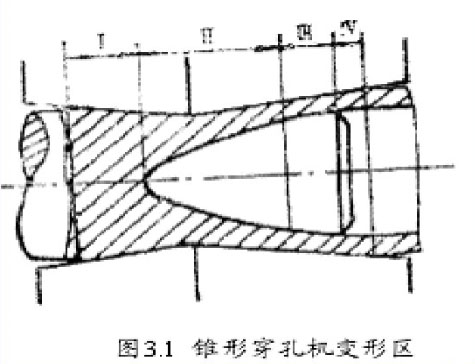

錐形穿孔機的變形區

I 區是穿孔準備區； Ⅱ區是穿孔區 ； Ⅲ區稱為輾軋區； IV區為轉圓區；

I 區的作用主要是為實現管坯穿孔做準備，以便于管 坯的順利咬入。在穿孔準備區，由于錐形軋輥入口錐角的存在，管坯從錐形穿孔機入口向出口方向直徑上 逐漸壓縮，由于受到壓縮管坯金屬就會橫向流動，從而使坯料斷面由圓形變成了橢圓形；除了橫行流動， 一部分金屬會縱向延伸 。

Ⅱ區的的主要功能是將實心的管坯穿成空心的毛管，這個區從管坯與 頂頭接觸開始到頂頭穿孔錐末端為止，該區域的變形主要是管坯內徑的 擴大。在穿孔區 ，軋輥表面跟項頭表面的距離是逐漸縮小的，從而使毛管的壁厚逐漸被減薄。穿孔區毛管內徑的擴大，也促使金屬橫行和縱向 的流動，但由于導板的存在，阻止了一部分金屬的橫行流動，因此在穿孔區的變形以縱向延伸為主 。

Ⅲ區的主要是輾軋毛管管壁，改善毛管壁厚公 差和內外表面缺陷，提高毛管管壁的尺寸精 度。頂頭的母線錐角和錐形軋輥出口錐角相差不大 ，因此輾軋區的壓縮量較小，輾軋區主要是改善毛管管壁，提高毛管質量 。 在Ⅳ區，頂頭和導板已經與管坯脫離，此時只 有軋輥與毛管接觸，該區主要是靠軋輥的旋轉 將毛管外徑轉圓。這個變形區很短，而且變形 量 也不大，一般不予以考慮 。

無縫鋼管的穿孔裂紋

產生裂紋的原因

1.穿孔時不均勻變形是開裂紋的主要原因。
2.由于化學成分控制不佳，在鋼坯中產生了約少量δ鐵素體相。軋熱穿孔過程中，變形強度沿橫截面方向分布不均勻，δ相與γ相變形能力不一致，在兩相的界面產生高于金屬斷裂強度的拉應力和切應力，從而促進微裂紋形成并擴展。
