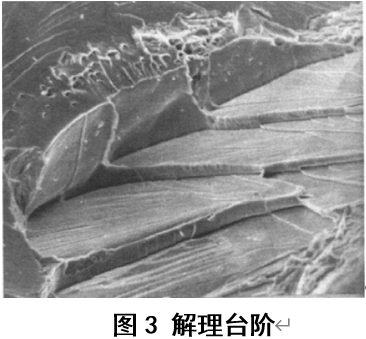

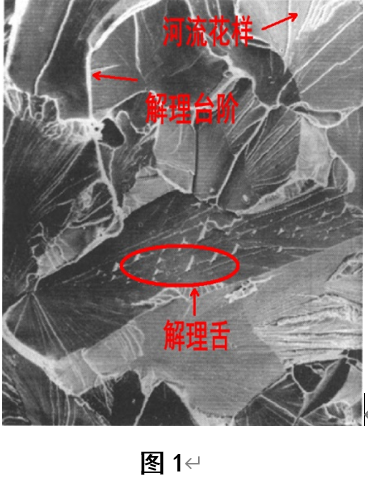

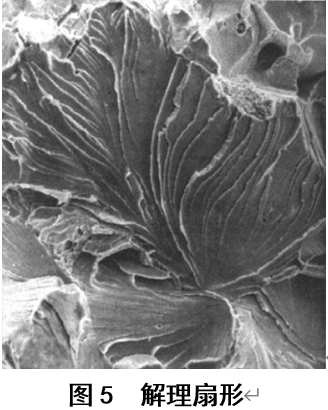

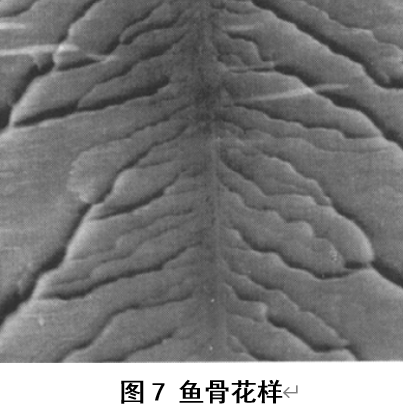

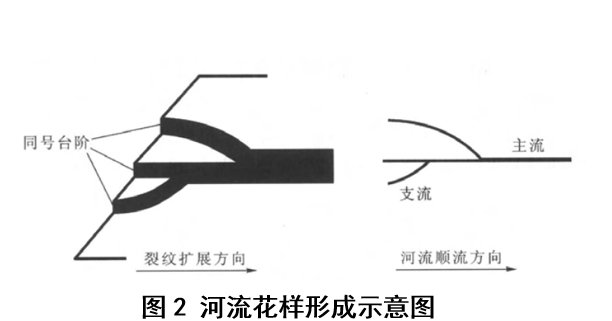

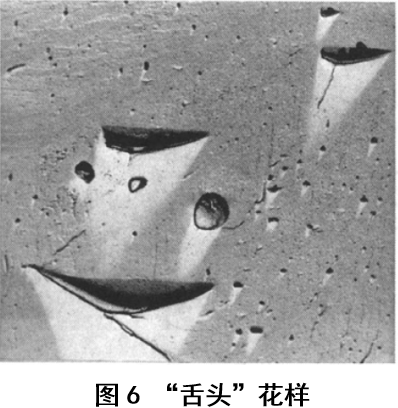

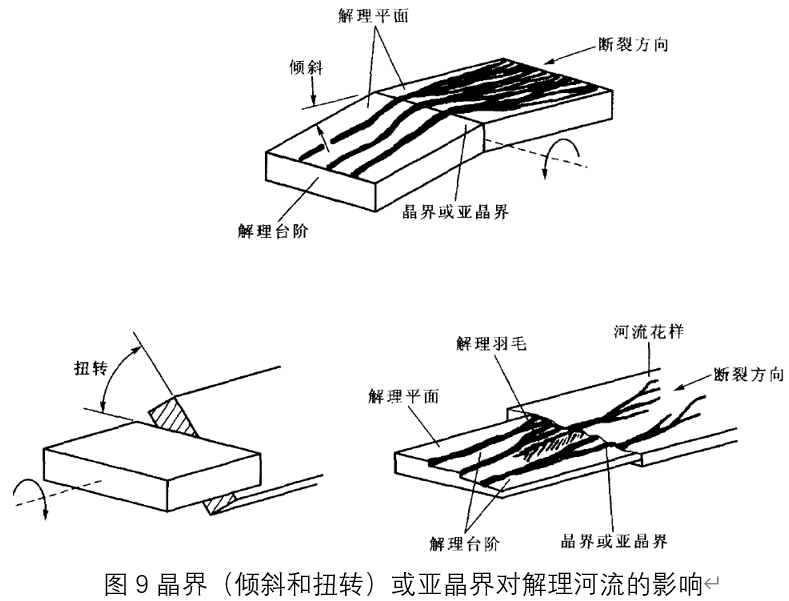

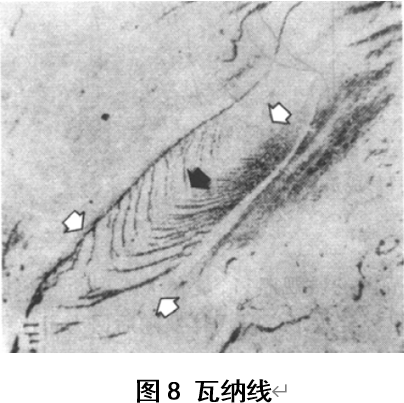

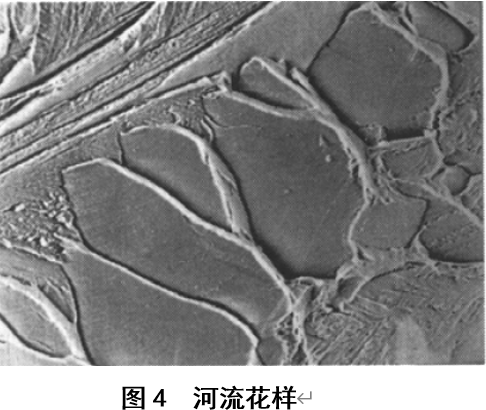

（1）解理臺階（圖3）：是兩個不同高度的解理面相交時形成的。 （2）河流花樣（圖4）：解理斷口最主要的特征是其線條的形狀與水系網格的相似性，根據他們的形狀，把這些線條稱為河流花樣。所謂的“河流”實際上是一些臺階，他們把不同的裂紋連接起來。 （3）解理扇形（圖5）： 解理裂紋通過晶界后，在新的晶粒中某一點上生核，從此處開始裂紋擴展到整個晶粒。在這個晶粒內部，河流花樣以裂紋源頭為中心，以扇形的方式向外擴展，形成解理扇形。 （4）“舌頭”、“魚骨”花樣（圖6、圖7）： 體心立方和密排六方結構金屬（金屬學及與熱處理書中第一章有介紹）中存在著機械孿晶。裂紋前沿遇到孿晶時會以孿晶和基體分離的方式而偏離原來的擴展方西，而形成解理舌花樣或魚骨花樣。 （5）瓦納線（圖8）：極脆的材料（如：玻璃）解理斷裂斷裂時，會出現一種所謂的“瓦納線”的解理特征。值得注意的是：“瓦納線”與人字紋花樣相似，但其擴展的方向恰恰相反，人字匯聚的方向為裂紋擴展方向。 3. 晶界對解理河流的影響（圖9）：解理裂紋從一個晶粒進入到相鄰晶粒時（解理裂紋通過晶界），擴展方向會發生變化。當解理裂紋前沿與一傾斜小角度晶界相遇時，河流只是簡單改變方向，在相鄰晶粒內繼續流動。
| |
|
