冷軋是指在常溫狀態(tài)下對鋼帶進行軋制，使鋼帶的厚度逐漸減薄的材料加工方法。冷軋的原料一般為熱軋退火后的鋼卷。304 不銹鋼在冷軋過程中， 亞穩(wěn)態(tài)的奧氏體組織會發(fā)生應(yīng)變誘導(dǎo)馬氏體相變， 使得鋼的強度和硬度升高、塑性下降，產(chǎn)生了明顯的加工硬化。
隨著軋制道次增多，軋制總變形率增大，加工硬化效應(yīng)越來越明顯，材料變得越來越硬。常規(guī)退火狀態(tài)下的 304 熱軋卷強度和硬度較低，塑性較好，利于軋制。若對熱軋卷不退火直接進行冷軋，可大幅降低材料生產(chǎn)成本。
本文通過對退火態(tài)和熱軋態(tài)的熱軋卷強度進行分析，確定試軋工藝參數(shù)， 并對試軋成品力學(xué)性能進行對比。
熱軋卷不退火直接冷軋的可行性分析
1.1 力學(xué)性能分析

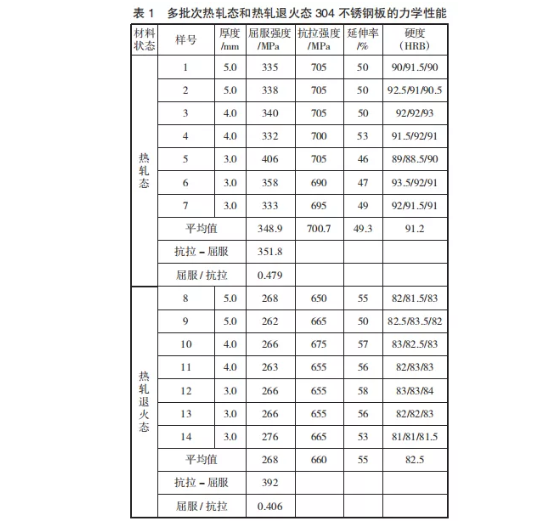

在生產(chǎn)現(xiàn)場對熱軋態(tài)和熱軋退火態(tài)的 304 不銹鋼卷取樣品，進行力學(xué)性能檢驗，結(jié)果對比如表 1 所示。對比熱軋態(tài)和熱軋退火態(tài) 304 的力學(xué)性能可見， 熱軋態(tài)與熱軋退火態(tài)相比，平均屈服強度高 80.9 MPa， 平均抗拉強度高 40.7 MPa，延伸率低 5.7%。
從力學(xué)性能來看，退火前后熱軋 304 板的強度差異不大，熱軋未退火態(tài)鋼板的硬化過程比退火狀態(tài)快一點，但并不明顯，對冷軋設(shè)備的負荷改變不大。
1.2 金相組織分析

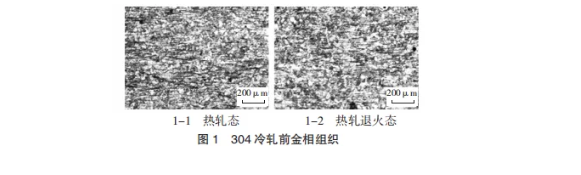

對熱軋態(tài)和熱軋退火態(tài)的 304 進行取樣，拋光并使用HCl-FeCl3 溶液侵蝕，金相組織如圖所示。由圖可見，退火后的熱軋卷晶粒已完全回復(fù)再結(jié)晶。不退火的熱軋卷也發(fā)生了部分回復(fù)。
304 不銹鋼在熱軋過程中，發(fā)生動態(tài)的晶?；貜?fù)和動態(tài)再結(jié)晶，使得熱軋變形過程中產(chǎn)生的加工硬化被不斷釋放。
在熱軋完成后，由于鋼卷依舊帶有較高的溫度并在高溫狀態(tài)下持續(xù)一定時間，這個狀態(tài)下鋼帶發(fā)生晶?；貜?fù)和再結(jié)晶，拉長的晶粒形核變成等軸晶，消除晶粒拉長形成的顯微組織和殘余應(yīng)力，可以消除一部分的加工硬化。帶鋼在熱軋空冷后，出現(xiàn)與退火處理后類似的特性。
綜合力學(xué)性能、加工硬化情況和金相組織，認為目前現(xiàn)場的 304 不銹鋼熱軋卷，可以嘗試不經(jīng)退火直接冷軋。
冷軋試驗
對未退火的 304 熱軋卷進行冷軋，冷軋機采用輥系多、剛性大的二十輥森基米爾軋機，軋制過程中通過調(diào)整支撐輥的凸度以及一中間輥的軸向控制板形， 投用 ACG 系統(tǒng)控制鋼帶厚度，同時適當增加軋制潤滑油的流量，以提高鋼帶在軋制過程中的冷卻效果。

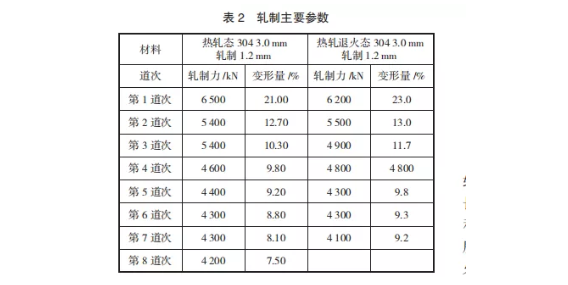

軋制第一道次時，投用 6 500 kN 壓力，比普通退火料的壓力高 300 kN，但變形率比普通退火料低 2%，后續(xù)的道次，軋制壓力均比普通退火料高，但變形率偏低，同樣的軋制總變形率，在軋制力不大幅提高的條件下，不退火直接軋制的卷比退火卷多一個軋制道次，詳見表 2。說明熱軋未退火料的變形抗力較大。
后續(xù)對冷軋后的兩種材料進行固溶退火，退火溫度在 1 050~1 150 ℃之間進行。固溶退火的目的是將析出的碳化物重新溶入奧氏體中，同時將冷軋后的條帶組織回復(fù)再結(jié)晶。

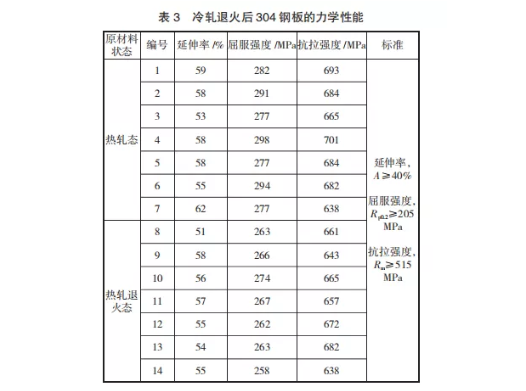

對冷軋+固溶熱處理的材料進行力學(xué)性能檢測， 結(jié)果見表 3，原料為熱軋態(tài)和熱軋退火態(tài)的冷軋成品延伸率、屈服強度、抗拉強度均達到標準，但熱軋態(tài)的延伸率略低，強度略高。

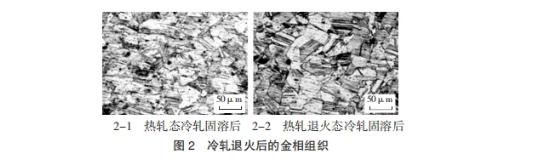

對冷軋+固溶熱處理后材料的金相如圖 2 所示，熱軋態(tài)與熱軋退火態(tài)的材料經(jīng)過冷軋固溶處理后，冷軋時被拉長的纖維組織重新形核，發(fā)生再結(jié)晶，晶粒均已完全恢復(fù)，但熱軋未退火材料的晶粒更細。
兩種工藝中析出物的固溶、析出過程相同，但熱軋不退火狀態(tài)下直接冷軋時，熱軋態(tài)的等軸晶變?yōu)殚L方形纖維組織，同時一部分的變形功以殘余應(yīng)力和點陣畸變的形式被保留下來，形成再結(jié)晶驅(qū)動力， 所以熱軋未退火的鋼卷經(jīng)冷軋后更容易進行固溶退火；而熱軋退火的鋼卷，晶粒會在固溶退火時進一步長大。所以熱軋未退火的材料在冷軋后固溶退火更容易發(fā)生，二是退火后晶粒更細化。
結(jié)論
1）304 熱軋未退火鋼卷可以直接進行冷軋，但軋制抗力比退火態(tài)材料要大。
2）304 熱軋未退火鋼卷冷軋后進行固溶退火，晶?？赏耆謴?fù)，且晶粒較細。
鋼與使用鉻廢鋼爐次在入爐條件相當時，硅耗和石灰消耗基本相當，可達到替代作用。
3） 紅泥球。AOD 爐使用紅泥球與在電爐使用本質(zhì)上是一樣的，都是利用生鐵、鉻鐵中的 Si 元素還原其中的 Fe、Cr、Ni 有價值的金屬。目前 AOD 小批量試驗測算的效益為 1 000 元/t，若能優(yōu)化入爐條件，在冶煉過程溫度富余的情況下增加使用量，效益將進一步擴大。
4） 鎳渣鋼。AOD 爐使用鎳渣鋼試驗結(jié)果和理論計算對硅耗和石灰消耗都有一定的影響，每爐使用 3 t 鎳渣鋼時，影響硅耗升高 0.2 kg/t，石灰消耗升高1.0 kg/t，合計影響成本 377 元/爐，折算廢鋼和渣鋼的差價，效益較好。
5） 鉻渣鋼?？赏耆娲t廢鋼使用，對指標影響不明顯，效益顯著。
(文章來源：山西冶金 崔汝飛；編輯：苗運平）
參考文獻
[1] 宋彥洪.煉鋼紅泥在球團生產(chǎn)中的應(yīng)用[C]// 全國球團技術(shù)協(xié)調(diào)
組.張家界：2006 年全國球團技術(shù)研討會，2006.
[2] 閆忠峰，孫貴平，王劍峰，等.優(yōu)化渣鋼入爐工藝降低鋼鐵料消 耗[C]//2014 年冶金渣處理工藝及綜合利用技術(shù)交流會匯編.武漢：河北省冶金學(xué)會、湖北省金屬學(xué)會、山東金屬學(xué)會、山西省 金屬學(xué)會、江蘇省金屬學(xué)會、陜西省金屬學(xué)會、遼寧省金屬學(xué)會，2015：17-23.
[3] 渠約軍，付衍國，孫芳.渣鋼在轉(zhuǎn)爐煉鋼中的應(yīng)用分析[J].煉鋼， 2007（4）：8.
[4] 史永林，趙海泉，陳雙兵.1～15 mm 不銹渣鋼電爐利用工藝研究
[J].山西冶金，2009（4）：14.
[5] 黃希祜.鋼鐵冶金原理[M].北京：冶金工業(yè)出版社，2002.
| |
|
? 請關(guān)注 微信公眾號: steeltuber.
轉(zhuǎn)載請保留鏈接: http://www.jmdakun.com/Steel-Knowledge/1605862251.html |
