某船用柴油機緊固螺母縱向開裂失效分析

2024年10月15日 仁成精密鋼管廠1333???3??? 鋼鐵知識 百度已收錄 № 125200
某柴油機上的緊固螺母在工作27h后出現批量性早期開裂現象，均為縱向裂紋，給生產廠家和用戶造成了嚴重的經濟損失。緊固螺母的失效將導致噴油嘴松脫和錯位，甚至?xí)绊懖裼蜋C(jī)的正常工作。緊固螺母的開裂有其自身的原因也有使用方面的因素。為找出緊固螺母出現開裂的原因，本文對開裂緊固螺母的斷口形貌、金相組織、化學成分、硬度進行檢測和綜合分析。該緊固螺母的材質為40Cr，技術要求：調質處理，硬度31~35HRC。螺紋處加工方式為車削加工。
1. 檢測方法
對開裂緊固螺母的宏觀形貌進行檢測記錄。利用掃描電子顯微鏡（Quanta 200型環境掃描電鏡）和金相顯微鏡（LECIA DM6000M）分別檢測樣品的開裂斷口微觀形貌和金相組織，然后取樣用直讀光譜儀（PDA-5500）測量其化學成分。洛氏硬度的測試在60CE型數顯洛氏硬度計上進行，所施加的載荷為150kg（1kg=9.8N），加載時間為10s。維氏硬度值的測試在LM247 AT型顯微維氏硬度檢測儀上進行，所施加的載荷為300g，加載時間為10s。
2. 檢驗結果與分析
（1）斷口宏觀觀察
圖1為樣品宏觀圖片，圖2為斷口宏觀形貌。試樣沿縱向表面出現貫穿性裂紋。將裂紋打開后超聲清洗干凈斷口。觀察發現，裂紋起始于第四顆齒的齒頂側面處，斷口新鮮、粗糙，有金屬光澤，無腐蝕痕跡。

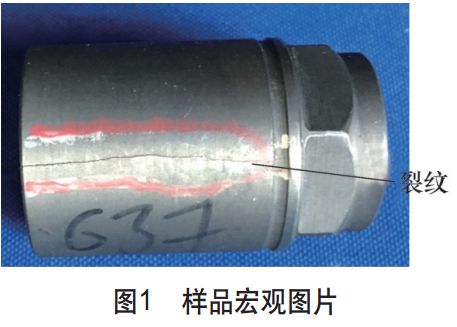

圖1  樣品宏觀圖片

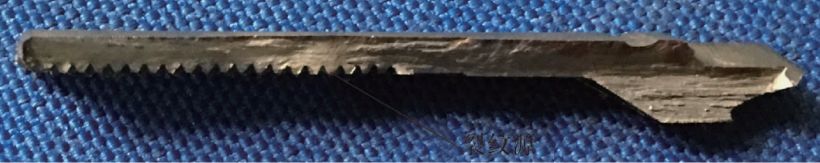

圖2  斷口宏觀形貌

（2）斷口微觀觀察

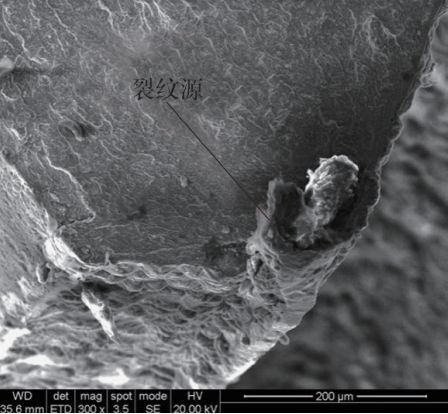

裂紋源處斷口形貌如圖3～圖6所示。裂紋起始于內表面第四顆齒靠近齒頂側面。裂紋呈放射狀向外表面擴展，基體組織呈現扭轉狀態，裂紋源處表面氧化，看不清真實形貌特征。

圖3  斷口形貌（10×）

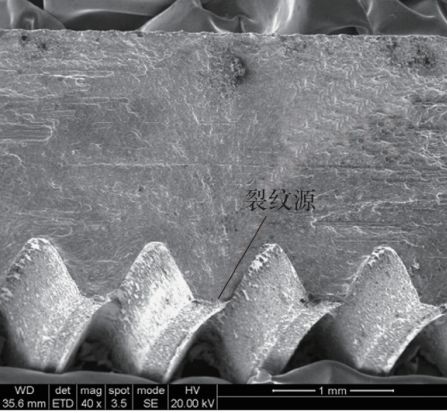

圖4 裂紋源處斷口形貌（40×）

圖5  裂紋源處斷口形貌（1300×）

圖6 裂紋源處斷口形貌（1500×）


裂紋源附近斷口形貌如圖7所示。裂紋源附近及裂紋擴展區主要為準解理形貌，為典型疲勞斷裂形貌特征，疲勞擴展區較小，約占整個斷口面積的10%，說明樣品受力較大。

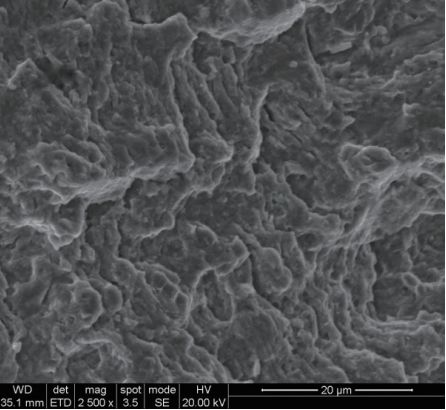

圖7 裂紋源附近斷口形貌（2500×）

快速斷裂區斷口形貌如圖8所示?？焖贁嗔褏^(qū)主要為撕裂韌窩的韌性斷裂，斷裂紋路沿縱向。對裂紋源處內表面形貌進行分析，與相鄰對應位置對比發現裂紋源處基體組織存在異常凸起，凸起組織與基體連續性不好。

圖8  快速斷裂區斷口形貌（2000×）

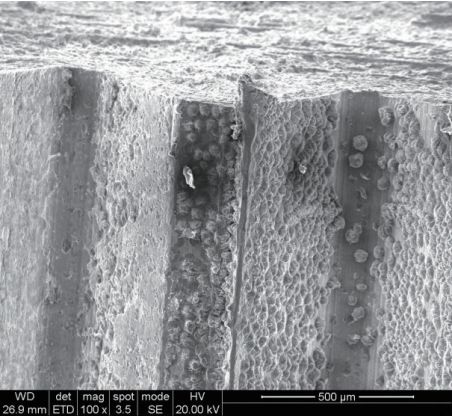

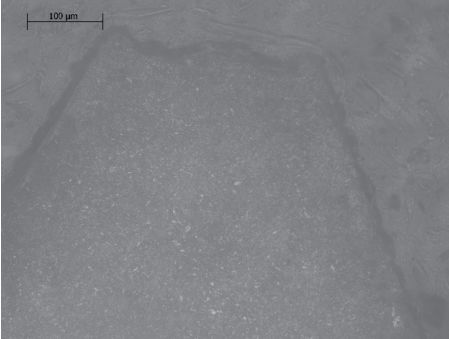

裂紋源處內表面形貌如圖9～圖11所示，正常位置內表面形貌如圖12所示。

圖9  裂紋源處內表面形貌（100×）

圖10 裂紋源處內表面形貌（250×）

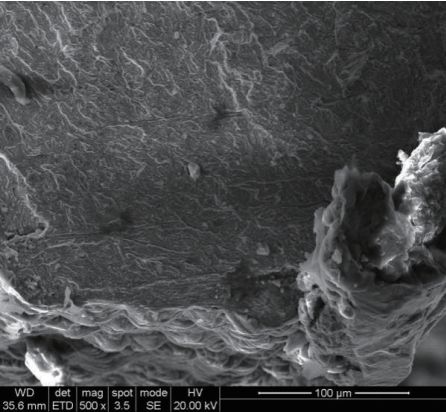

圖11  裂紋源處內表面形貌（500×）

圖12  正常位置內表面形貌（100×）
（3）非金屬夾雜物評定
對緊固螺母進行非金屬夾雜物檢測。硫化物類級別：0.5級（細系），氧化鋁類級別：0.5級（細系），硅酸鹽類級別：0.5級（細系），球狀氧化物類級別：0.5級（細系），單顆粒非金屬夾雜物級別：1級。
（4）金相組織

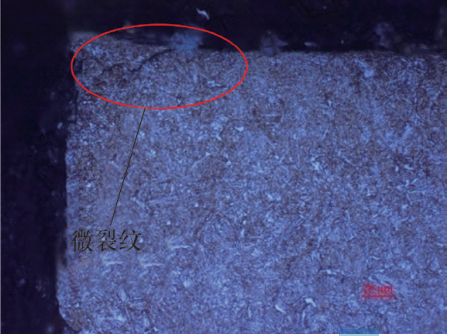

在裂紋源處取樣進行金相組織分析。在裂紋源處存在微裂紋，裂紋兩側無脫碳現象，與形貌分析存在的基體組織異常凸起吻合。所選用的腐蝕劑為4%硝酸酒精溶液。裂紋源處金相組織：回火索氏體+少量鐵素體，組織級別：2級，如圖13～圖15所示。

圖13  裂紋源處形態（100×）

圖14  裂紋源處金相組織（200×）

圖15  裂紋源處金相組織（500×）

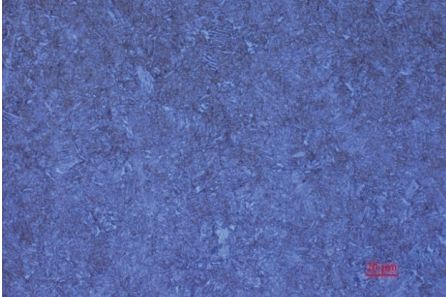

心部組織與裂紋源處組織一致，如圖16所示。帶狀組織如圖17所示，推測原材料帶狀組織為3級。

圖16  心部金相組織（500×）

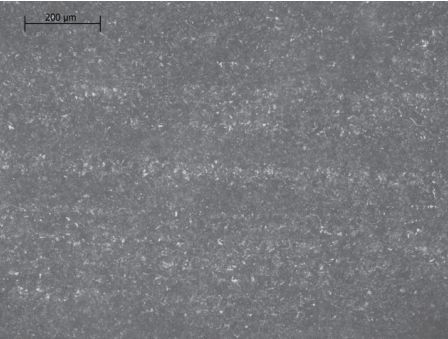

圖17 帶狀組織（100×）


螺紋牙頂金相組織為回火索氏體+少量鐵素體，與基體組織一致，如圖18、圖19所示。

圖18  螺紋牙頂處金相組織（200×）

圖19  螺紋牙頂處金相組（500×）

根據技術要求、圖樣以及相關標準的要求，該緊固螺母的金相組織合格。螺紋牙頂有明顯的異常凸起及毛刺，牙底加工正常，如圖20所示。

圖20 螺紋牙頂處異常凸起（50×）

（5）化學成分分析
對緊固螺母進行化學成分分析，結果如表1所示。可見該緊固螺母的化學成分符合40Cr鋼標準成分要求。

（6）硬度檢測
檢測了樣品心部洛氏硬度，第一點41HRC，第二點41HRC，第三點42HRC。螺紋處維氏硬度分布曲線如圖21所示。由圖21可知，在距離螺紋表面0.05~0.65mm處硬度在390HV0.3（41HRC）左右，硬度變化不大。結合螺紋處金相組織和硬度檢測，螺紋處無脫碳現象。從該緊固螺母的技術要求來看，心部和螺紋處硬度偏高。

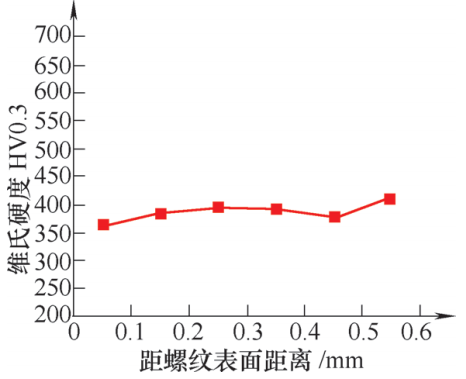

圖21  螺紋處硬度分布曲線

3. 綜合分析
由斷口及內表面形貌分析可知，裂紋起始于第四顆齒的齒頂側面，呈放射狀擴展，在靠近裂紋源區域?yàn)闇?zhǔn)解理疲勞斷裂，占斷口總面積的10%左右，疲勞擴展區域較??；快速斷裂區域主要為撕裂韌窩的韌性斷裂；由裂紋源內側表面形貌可知，裂紋源處基體組織連續性不好，應該為表面折疊裂紋。
樣品化學成分符合40Cr材料要求，硬度高于技術要求。由金相組織分析可知，在裂紋源處存在微裂紋，裂紋兩側無脫碳現象，說明裂紋為熱處理后出現，應該為熱處理后精加工成形過程中形成的表面折疊；螺紋處加工質量較差，牙頂有明顯的異常凸起；裂紋源及心部金相組織無異常。
4. 結論與建議措施
根據緊固螺母的檢測與分析，得出以下結論：
（1）樣品應該是由于在裂紋源處存在原始表面微裂紋缺陷，在外力作用下裂紋于缺陷處萌生并發生快速疲勞斷裂。
（2）螺紋位置的厚度較薄，不到2mm。最終導致螺紋缺陷在預緊力的作用下迅速沿縱向擴展，直至應力完全釋放。
（3）材料硬度高于技術要求，導致材料韌性下降。結合該緊固螺母的實際情況，提出以下改進建議：
第一，降低零件的硬度要求，控制在28~32HRC。
第二，加厚螺紋位置處的厚度。
第三，換成韌性更好的材料，如42CrMo、40CrNiMo等。
第四，提高加工質量，加強對螺紋位置的檢測。
5. 效果試驗驗證
我公司將緊固螺母的材料由40Cr更換為40CrNiMo，對螺紋精密加工，螺紋位置處的厚度加厚為2.8mm。
通過對緊固螺母的整改和試驗，驗證了上述結論，有效解決了該緊固螺母開裂故障。改進后的緊固螺母使用至今，均未發生開裂。
