怎樣正確標注直線度公差？
答：如上所述，零件上的直線要素，應根據其結構特點和功能要求不同，分別給出不同形式的直線度公差要求，以構成不同的公差帶（如兩平行直線、兩平行平面、圓柱面）o在圖樣上則應采用不同的標注方法表示出來a

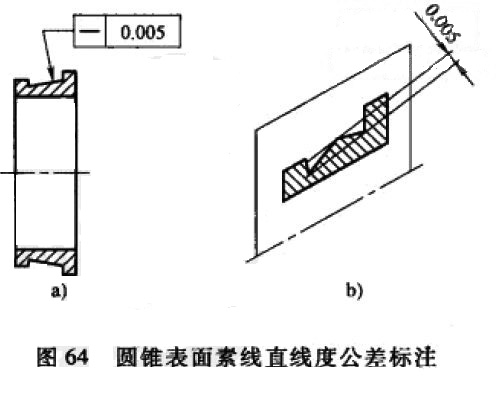

(1)給定平面直線度公差要求 通常是對零件上各種素線的精度要求。如圖64a所示圓錐滾子軸承內圈，該零件外圓錐面為滾柱的運動支承面，為保持其均勻線接觸，以達到運動平穩，受力均勻的目的，圖中給出外圓錐面素線的直線度公差要求。標注時應將框格指引線箭頭垂直指向被測要素輪廓線或其延長線上（與尺寸線明顯分開）。該要求表示；被測要素圓柱面素線的直線度公差為0.005mm，其公差帶如圖64b所示，即在軸剖面內，間距等于公差值0.005mm的兩平行直線所限定的區域。

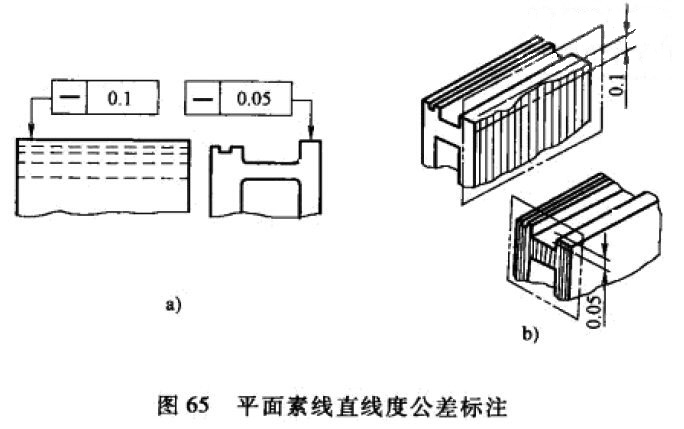

又如圖65a所示機床床身，該零件上端導軌表面為刀具移動的導向面，為保證其加工精度，要求該表面必須保持平直，為此圖中給出兩項直線度公差要求。標注時，各項要求應分別標注在相應的視圖處，且框格指引線箭頭應垂直指向被測表面輪廓線或其延長線上（與尺寸線明顯地分開）。圖中要求表示：沿導軌長向（左側視圖）直線度公差為0.1mm；沿導軌短向（右側視圖）直線度公差為0.05mm。其公差帶如圖65b所示，即沿長向縱剖面內，間距等于公差值0.1mm的兩平行直線所限定的區域；沿短向橫剖面內，距離為公差值0.05mm的兩平行直線所限定的區域。
(2)給定方向直線度公差要求 根據零件的結構特點和功能要求，有以下兩種要求形式：

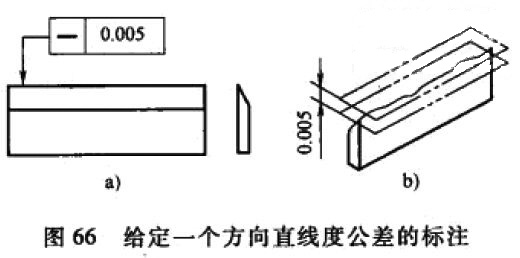

1)給定一個方向直線度公差嬰求a通常用于兩平面相交棱線要素所給出的形狀精度要求。如圖66a所示刀口尺，其上端刃部是由兩平面相交產生的棱線，其功用是作為直線度誤差檢測基準，要求其在測量方向上具有很高的直線度精度，為此圖中給出沿其測量工作方向上的直線度公差要求。標注時，應在相應視圖（圖中左側長向）處標注公差框格，并將指引線沿被測方向指向被測輪廓線或其延長線上。圖中要求表示：在圖示方向上，刃部直線度公差為0.005mm。其公差帶如圖66b所示，即在給定方向上，間距等于公差值0.005mm的兩平行平面所限定的區域。

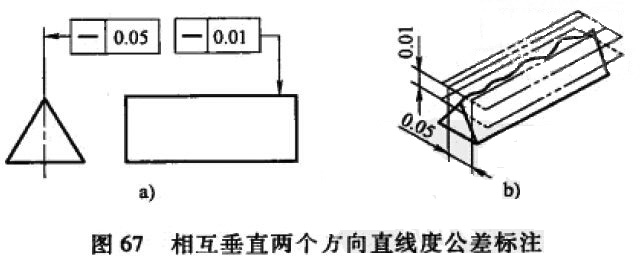

2)給定相互垂直兩個方向的直線度公差要求。如圖67a所示三棱直尺棱邊直線，其功用是檢測直線度誤差的基準，為此應給出直線度公差要求，除沿其測量工作方向給出較高精度的直線度公差外，沿其垂直方向（圖示水平方向）的誤差也將給測量精度產生影響，故同時給出該方向上的直線度公差D標注時，應在視圖相應位置處，分別作出框格標注，并將指引線箭頭沿被測方向指向被瀏要素輪廓線或其延長線上。圖中要求表示：三棱直尺棱邊線沿垂直方向直線度公差為0.01mm；沿水平方向直線度公差為0.05mm。其公差帶如圖67b所示，即在垂直方向上，間距等于公差值0.01mm兩平行平面所限定的區域；在水平方向上，間距等于公差值0.05mm兩平行平面所限定的區域。

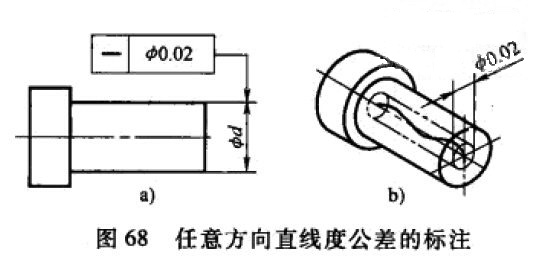

3)任意方向直線度公差要求。通常是對軸線的直線度誤差的控制要求，從其構造上講軸線為一空間要素，其沿任意方向上均可產生誤差，且其對零件工作性能的影響是相同的，為此因?qū)ζ淙我夥较虻恼`差均應規定相同的限制要求a如圖68a所示圓柱銷，該零件的功用是保持兩聯接件間正確的位置，故要求其軸線在任何方向均保持正直，為此圖中給出任意方向直線度公差要求。標注時，應在公差值前加注“φ”（即表示圓柱形公差帶的直徑），同時指引線箭頭皮與被測要索尺寸線對齊。圖中要求表示：圓柱銷軸線直線度公差在任意方向上均為0.02 mm，其公差帶如圖68b所示，即在直徑為公差值0.02mm的圓柱面所限定的區域。

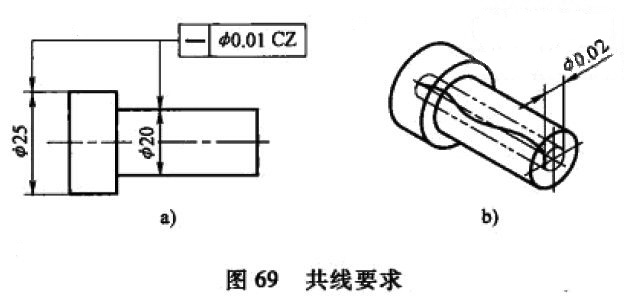

4)共線要求：是指在同一軸線上的兩個或兩個以上圓柱（錐）面的軸線，其公共軸線的直線度公差要求。如圖69a所示控制閥柱塞，該零件上φ20mm和φ25mm兩圓柱面均與相應座孔嚴密配合，為保證工作時沿軸向移動靈活，且保持配合面間配合嚴密，故要求兩圓柱面的軸線必須保持在同一直線上（即共線），為此圖樣上給出兩軸線的公共公差帶的要求，即由同一個直線度公差帶，同時控制兩個或兩個以上圓柱（錐）面軸線的直線度誤差。標注時，應由同一框格引出多個指引線箭頭，分別指向各被測要素尺寸線，在公差值前加注“φ”，并在框格內公差值后面注出“CZ”字樣a圖69中要求表示φ20mm和φ25mm柱面的公共軸線直線度公差為0.02mm。其公差帶如圖69b所示，即直徑為0.02mm．長度為所有被測軸線范圍內圓柱面所限定的區域。

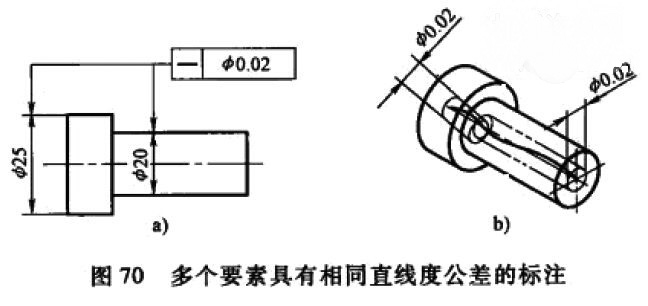

應特別指出：上述共線要求的標注方法，與多個要素具有相同直線度公差要求的標注基本相同，其區別在于框格內公差值后面有無“CZ”字樣，但兩者的含意完全不同。如圖70a所示，
要求φ20mm和φ25mm圓柱面軸線的直線度，公差值均為0.02mm．而兩者之間沒有控制關系，其公差帶應在各自圓柱帶范圍內控制，如圖70b所示，兩個獨立的公差帶可能會出現不在一個方位狀況。
什么是直線度？直線度公差有啊些不同形式的要求?
答：直線度是表示零件上的直線要素保持理想直線的狀態，即通常所說的平直程度。直線度公差是實際線對理想直線所允許的最大變動量。零件上的直線要素有多種多樣形式，常見有圓柱（錐）面及平面的素線、圓柱（錐）筒的軸線、平面與平面相交的棱線，以及平面上指定的直線（如標尺刻線）等。各種直線要素具有不同的結構特點和功能要求，因此，圖樣上應根據需要給出不同形式的直線度公差要求。
常見直線度公差要求有以下幾種形式：
(1)給定平面內 是指對圖樣上限定平面內的直線要素給出的直線度公差要求a如常見的圓柱（錐）面素線是指其軸剖面與圓柱（錐）表面的交線；平面素線是指視圖所示垂直剖面與被測平面的交線；平面上所指定的刻線是指該指定平面上的直線等。上述直線要素都是由給定平面（如軸剖面、垂直剖面等）所限定，故其公差帶應是給定平面內間距等于公差值I的兩平行直線所限定的區域。
( 2)給定方向上 是指圖樣上所限定方向上給出的直線度公差。此時，被測直線要素應為一空間要素，其直線度誤差可沿空間任意方向上變動。根據零件的功能要求，可控制其在一個或兩個相互垂直方向上的誤差變動范圍。
1)給定一個方向：是指圖樣上所限定的一個方向上給出直線度公差。該公差只要求控制被測直線要素在給定方向上的誤差變動量，而對其他方向不加控制，故其公差帶應是：沿給定方向上間距等于公差值t的兩平行平面所限定的區域。
2)給定兩個垂直方向：是指圖樣上所限定的兩個相互垂直方向上，分別給出直線度公差D如同上述給定一個方向上直線度公差要求一樣，將兩個垂直方向分別進行控制。其公差帶為：沿給定方向間距等于公差值t1的兩平行平面所限定的區域及沿與其垂直方向間距等于公差值t2的兩平行平面所限定的區域。被測要素直線度誤差則由上述兩組公差帶分別進行控制。
3)任意方向：是指被測直線要求沿空間任意方向給出相同的直線度公差要素。該公差要求被測要素通常是指軸線，因軸線為一空間要素，它可沿空間任意方向發生變動，從功能要求上講，任意方向上的誤差變動對其產生相同影響，故應對其給出任意方向的直線度公差要求。該直線度公差帶為：直徑為公差值t的圓柱面所限定的區域。
擴展閱讀

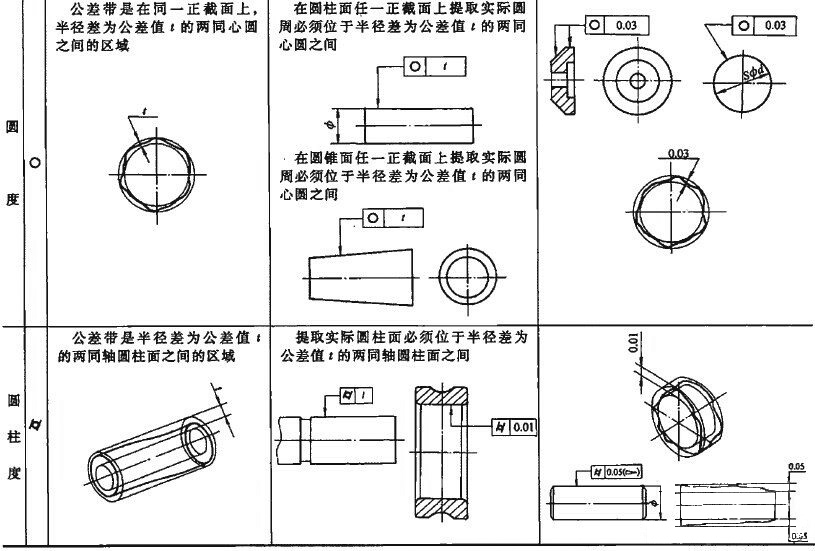

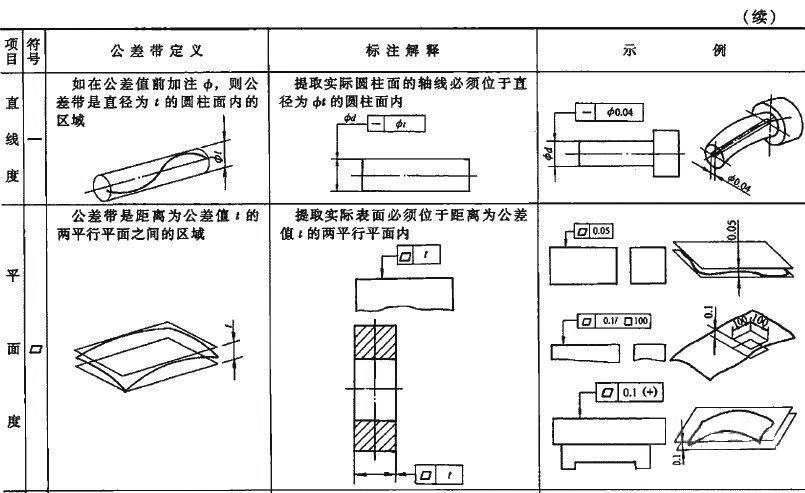

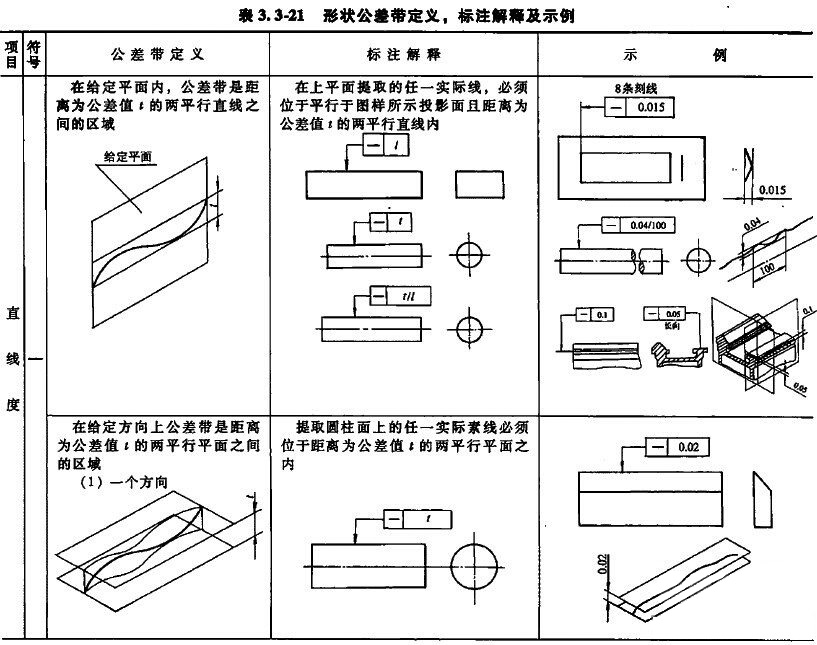

形狀公差(直線度、平面度、圓度、圓柱度)公差帶的定義、標注解釋及示例：
| |
|
